一、产品简介
厦门才茂工业级Zigbee MODEM，型号CM201，按照工业控制应用恶劣环境要求设计，具有极强的抗干扰能力，功耗低，组网灵活，性能可靠稳定等优点和特性。产品内置信号放大功能，极大增强信号强度，最大传输距离可达2000米。产品支持RS232接口或者RS485接口，CM201可以将带RS232串口/RS485接口的设备，转换为Zigbee无线网络通信的双向转换传输设备。才茂Zigbee MODEM CM201设备支持3种数据传输协议，根据用户自己的实际需要进行选定，Zigbee CM201包括三种类型分别为：协调器(Coordinator)、 路由器(Router)、终端节点（End Device）。三种类型模式具备不同的网络功能：当协调器模式时，CM201设备成为网络的中心节点，负责网络的发起组织、网络维护和管理功能；当路由器模式时，CM201设备负责数据的路由中继转发；当终端节点模式时，CM201设备只进行本节点数据的发送和接收。在一个Zigbee应用网络中，需要一个协调器和多个路由器或者终端节点组成。
该产品整机采用工业级设计，满足苛刻的工业环境使用：产品工作温度范围达到-40ºC~+85ºC；产品通过了电力行业3000KV电力测试，有良好的电磁兼容性和良好的电磁抗干扰性；产品具有低功耗等特性，满足适应低功耗环境。公司2010年被评为：“中国工控行业客户满意最佳供应商”。
本产品已广泛应用于电力集中抄表、水表集中抄表、车库管理、热网监控、燃气监控、水利监控、环保检测、石油检测、安防监控、气象检测以及地震监测等行业。

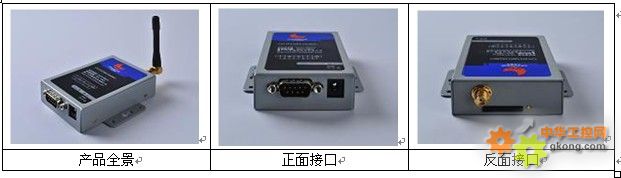

产品接口图：
产品配件图片：
注：产品所配天线数为1条
二、产品特性
工业级设计：
Ø 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。
Ø 实时操作系统：内置实时操作系统。
Ø 强化电路板：PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠。
Ø 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
Ø 工业级电源：宽压电源设计，电源适应范围为DC5V~DC32V，内置电源反向保护和过压过流保护。
Ø 串口ESD保护：串口RS232/RS485内置15KV ESD保护。
Ø 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域。
稳定可靠：
Ø 完善的协议栈：采用802.15.4，Zigbee2007pro无线协议栈。
Ø 多种工作模式选择，使用方便、灵活。
Ø AT指令的系统配置和维护接口。
Ø EMC性能优异：特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意最佳供应商”。
简单易用：
Ø 产品出厂配置默认参数，客户只需修改个别参数，就可以实现快速使用设备。
Ø 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。
Ø 产品说明书提供快速配置说明，可以快速使用设备。
Ø 检查软件：通过串口调试软件，提供不同的调试等级输出，方便客户查看各种信息，快速找出问题。
Ø 支持AT指令
Ø 设备功能完善同时简单易用。
三、技术参数
接口类型：
|
项目 |
内容 |
|
串口 |
1个RS232串口
数据位： 8位
停止位：1、2位
校验位：无校验、奇校验、偶校验
串口速率：600bps ~ 115200bps
流控位：无流控、硬流控 |
|
RS485 |
支持双线RS485通信接口 |
|
天线接口 |
标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
|
电源接口 |
标准的3芯火车头电源插座 |
|
指示灯 |
具有电源及通信指示灯 |
供电情况：
|
项目 |
内容 |
|
供电电压 |
宽电压设计，DC 5V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
|
|
DC9V/500mA |
|
通信电流 |
通信平均电流30mA@9V
峰值电流<50mA@9V |
注：可支持电池供电
物理特性：
|
项目 |
内容 |
|
外壳 |
采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域 |
|
产品外形尺寸 |
81*55*20mm（不包括天线及固定件） |
|
产品包装尺寸 |
298x226x60mm |
|
重量 |
0.41kg |
无线参数：
|
项目 |
内容 |
|
无线模块 |
采用工业级无线模块 |
|
射频频段 |
2405MHz～2480MHz |
|
通讯协议 |
IEEE 802.15.4 Zigbee2007pro |
|
网络结构 |
点对点，点对多点，网状 |
|
调制方式 |
DSSS(O-QPSK) |
|
传输速率 |
250Kbps |
|
通信范围 |
空旷场合2000m(最大) |
|
寻址方式 |
64位IEEE地址，8位网络地址 |
|
数据加密 |
128bit AES |
|
错误校验 |
CRC16/32 |
|
信道接入方式 |
CSMA-CA和时隙化的CSMA-CA |
|
信道数量 |
16 |
|
发射功率 |
<20dBm |
|
接收灵敏度 |
<-98.8dBm |
其他参数：
|
项目 |
内容 |
|
工作温度 |
-40 ºC ~+80ºC |
|
储存温度 |
-40 ºC ~+85ºC |
|
相对湿度 |
95%(无凝结) |

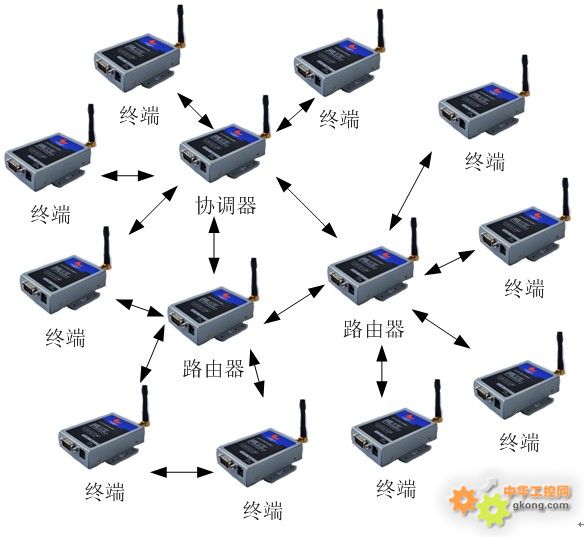

四、Zigbee 典型组网方式（网状）：
五、典型应用
六、公司资质
|
内容 |
情况指标 |
|
公司荣誉 |
2011年被评为“中国工控行业客户满意最佳供应商”；公司GPRS DTU产品被评为“创新产品奖” |
|
高新科技企业 |
2010年被国家认定的高新科技企业 |
|
双软企业 |
2010年被国家认定的双软企业 |
|
著作版权 |
公司拥有1项保持设备稳定的专利技术证书和8个软件著作版权证书 |
|
办事处 |
全国设立了9大区域办事处，方便为客户提供近距离贴心服务 |
|
注册资本 |
公司注册资本500万；是厦门市重点扶持高新科技企业 |
|
历史沉淀 |
11年的行业研发积累和行业应用考验 |
