一、产品简介
厦门才茂工业级嵌入式ZIGBEE模块，型号CM200，是厦门才茂推出的一款嵌入式Zigbee模块，基于ZigBee2007 PRO标准；它具有：体积小，功耗低，组网灵活，稳定性好，使用方便等优点。CM200模块适合应用于内嵌仪器仪表及其他设备，实现设备ZIGBEE无线通信。模块工作在免费的2.4G频段，数字IO接口全部引出，用处广泛；模块免除了客户射频开发的困难；软件方面支持TI-MAC，SimpliciTI，Z-Stack，RemoTI等软件包，方便客户开发符合IEEE 802.15.4、ZigBee 2007、ZigBee Pro和ZigBee RF4CE等标准或其他非标的产品。模块内置我们自主研发的基于ZigBee2007 PRO协议的无线网络通信软件，可以帮助客户实现点对点、点对多点之间无线网络通信。才茂Zigbee模块支持3种数据传输协议，根据用户自己的实际需要进行选定。才茂Zigbee模块包括三种类型：协调器(Coordinator)、 路由器(Router)、终端节点（End Device），这三类设备具备不同的网络功能，协调器时网络的中心节点，负责网络的发起组织、网络维护和管理功能；路由器负责数据的路由中继转发；终端节点只进行本节点数据的发送和接收。在一个Zigbee应用网络中，需要一个协调器和多个路由器或者终端节点组成。
该产品整机采用工业级设计，满足苛刻的工业环境使用：产品工作温度范围达到-40ºC~+85ºC；有良好的电磁兼容性和良好的电磁抗干扰性；产品具有低功耗等特性，满足适应低功耗环境。公司2010年被评为：“中国工控行业客户满意最佳供应商”。
本产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、医疗行业、石油检测、安防监控、气象检测以及地震监测等行业。

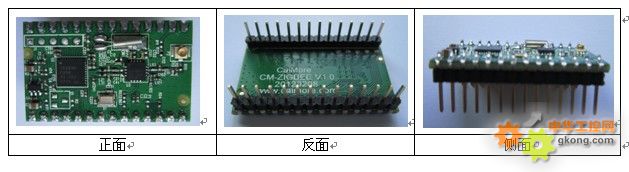

实际模块图：
二、产品特性
工业级设计：
Ø 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定
Ø 强化电路板：PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠。
Ø 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
Ø 方便快捷的开发环境：开发工具使用IAR Embedded Workbench for MCS-51，开发调试方便快捷。
稳定可靠：
Ø 完善的协议栈：采用802.15.4，Zigbee2007pro无线协议栈。
Ø 多种工作模式选择，使用方便、灵活。
Ø AT指令的系统配置和维护接口。
简单易用：
Ø 产品出厂配置默认参数，客户只需修改个别参数，就可以实现快速使用设备。
Ø 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。
Ø 检查软件：通过串口调试软件，提供不同的调试等级输出，方便客户查看各种信息，快速找出问题。
Ø 支持AT指令
Ø 设备功能完善同时简单易用。
三、技术参数
无线参数：
|
项目 |
内容 |
|
无线模块 |
采用工业级无线模块 |
|
射频频段 |
2405MHz～2480MHz |
|
通讯协议 |
IEEE 802.15.4 Zigbee2007pro |
|
网络结构 |
点对点，点对多点，网状 |
|
调制方式 |
DSSS(O-QPSK) |
|
传输速率 |
250Kbps |
|
通信范围 |
空旷场合2000m(最大) |
|
寻址方式 |
64位IEEE地址，8位网络地址 |
|
数据加密 |
128bit AES |
|
错误校验 |
CRC16/32 |
|
信道接入方式 |
CSMA-CA和时隙化的CSMA-CA |
|
信道数量 |
16 |
|
发射功率 |
<20dBm |
|
接收灵敏度 |
<-98.8dBm |
模块引出管脚定义：

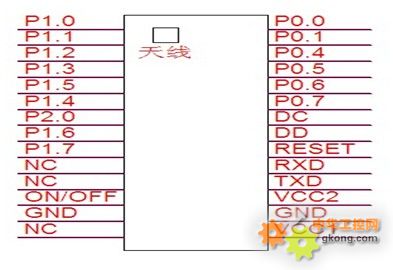

CM200 V1.0引出管脚图：
|
管脚定义 |
管脚功能 |
|
P1.0 |
IO脚P1.0 |
|
P1.1 |
IO脚P1.1 |
|
P1.3 |
IO脚P1.3 |
|
P1.5 |
IO脚P1.5 |
|
P1.4 |
IO脚P1.4 |
|
P2.0 |
上线指示引脚 |
|
P1.6 |
IO脚P1.6 |
|
P1.7 |
IO脚P1.7 |
|
NC |
无定义 |
|
ON/OFF |
高电平上电，低电平断电 |
|
GND |
地线 |
|
P0.0 |
IO脚P0.0 |
|
P0.1 |
IO脚P0.1 |
|
P0.4 |
IO脚P0.4 |
|
P0.5 |
IO脚P0.5 |
|
P0.6 |
IO脚P0.6 |
|
P0.7 |
IO脚P0.7 |
|
DC |
程序升级接口 |
|
DD |
程序升级接口 |
|
RESET |
复位脚，低电平有效\程序升级接口 |
|
RXD |
UART的RXD |
|
TXD |
UART的TXD |
|
VCC2 |
DC3.3V电源线, |
|
VCC1 |
DC4V-16V电源线（VCC1和VCC2只要接一路电源，不用同时接） |
|
天线 |
ipex接口 |
其他参数：
|
项目 |
内容 |
|
工作温度 |
-40 ºC ~+80ºC |
|
储存温度 |
-40 ºC ~+85ºC |
|
相对湿度 |
95%(无凝结) |
|
物理尺寸 |
23mm * 37mm*5mm |

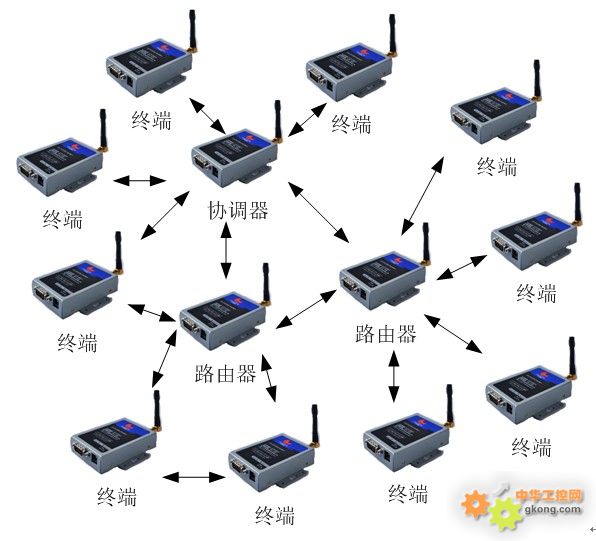

四、Zigbee 典型组网方式（网状）：
下图为基于CM-ZIGBEE模块开发的CM210 Zigbee组网方式图：
五、典型应用
六、公司资质
|
内容 |
情况指标 |
|
公司荣誉 |
2011年被评为“中国工控行业客户满意最佳供应商”；公司GPRS DTU产品被评为“创新产品奖” |
|
高新科技企业 |
2010年被国家认定的高新科技企业 |
|
双软企业 |
2010年被国家认定的双软企业 |
|
著作版权 |
公司拥有1项保持设备稳定的专利技术证书和8个软件著作版权证书 |
|
办事处 |
全国设立了9大区域办事处，方便为客户提供近距离贴心服务 |
|
注册资本 |
公司注册资本500万；是厦门市重点扶持高新科技企业 |
|
历史沉淀 |
11年的行业研发积累和行业应用考验 |
