JetNet5018G，网管型工业以太网交换机专为工业应用环境而设计，特别是满足现场安装条件有限，却有多设备接入的需求，各接入端口共享更高单机带宽，更低转发延时和更有效处理上行传输。此外，所有端口都可以通过单一的管理Agent进行管理。JetNet 5018G配备16个10/100TX快速以太网端口和2个1000Base-T/Gigabit SFP combo可选模块。SFP端口支持各种类型的千兆SFP光纤收发器模块，包括 Gigabit SX, LX, LHX, ZX和XD，满足不同界面及传输距离需求。16+2G组合端口设计可组成8个百兆环网和1个千兆环网，是独一无二的Korenix专利环网技术。

JetNet 5018G采用铝合金外壳设计，具备出色的散热性能，支持宽范围工作温度。JetNet 5018G支持巨帧(Jumbo frame)高达9,216bytes，满足大文件传输需求，这也是未来工业应用需求的新趋势。交换机支持RSTP快速生成树和MSR(Multiple Super Ring)多环冗余技术。此外，JetNet 5018G还支持全面的2层交换机网管功能，例如 VLAN，IGMP Snooping，LACP等网络控制功能，及SNMP，LLDP等网络管理功能。安全访问控制则包含：Port Security，802.1x和灵活的L2/4 ACL访问控制列表。JetNet 5018G不仅可以满足技术类需求，同时也是工业应用环境中的最佳解决方案。

高带宽，高品质

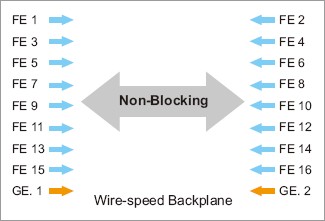

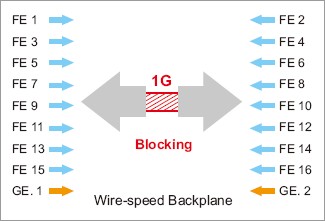

JetNet 5018G配备16个100M快速以太网和2个千兆以太网口，合计需要至少7.2G 背板带宽满足线速，双向数据交换。为了满足此需求，提供2种系统处理机制- 无阻塞(non-blocking)和阻塞(blocking)机制。在无阻塞(non-blocking)机制下，交换矩阵提供较端口需求更高的带宽。无论是点对点或网状交叉传输，吞吐量始终保持100%，而无丢包情况发生。在阻塞(blocking)机制下，通常应用于非单芯片解决方案。在各端口间有大流量传输时，有限的背板带宽可能会导致通讯阻塞。JetNet 5018G内建12.8G背板带宽，较系统需求更高。所有流量均可以无阻塞无丢包进行交换。支持高达9K巨帧(Jumbo frame)传输，可降低封包数量，便于传输大文件。高带宽及高性能方案能够保障产品的各项功能。

Korenix科洛理思(北尔电子集团) JetNet 5018G/5018G-w 16+2G千兆网管型工业以太网交换机

什么是巨帧(Jumbo Frame)?

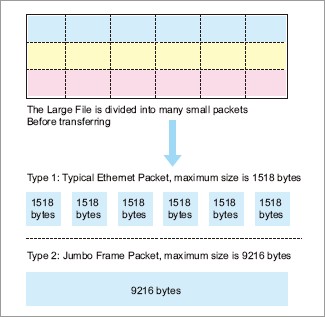

典型的以太网数据帧大小范围是64～1518bytes。适合常规应用。然而，当用户需要传输大文件时，文件会被分成许多很小的数据包，则会降低传输速率，9KBytes巨帧传输则可以解决这个问题。

Jumbo Frame示例:
大文件传输应用很广泛，如LCD的电路位图最大可达800 MB。网络服务器通常需要备份大量大文件。

巨帧环网

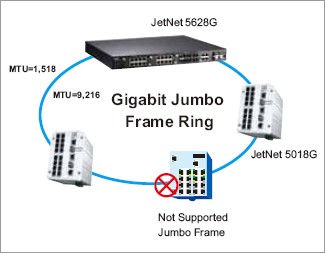

需要在工业环网环境中启动Jumbo Frame巨帧传输，则环中所有交换机必须支持巨帧。如果环上有交换机不支持巨帧(Jumbo Frame)，则所有巨帧会被丢弃。Korenix提供全面支持巨帧传输的交换机，此交换机可帮助用户轻松建立巨帧环网。选用JetNet机架式交换机安装在控制机房，而选用JetNet 5018G/5012G/3018G导轨式交换机做为现场级巨帧交换机。

千兆SFP端口

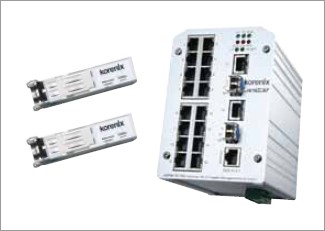

JetNet 5018G配备2个千兆RJ-45/SFP Combo可选端口。当端口密度较高的交换机连接多路设备时，上连端口带宽通常成为通讯的瓶颈。千兆Combo可选端口可做为上连或下连端口，用户可选择电口连接或不同距离的光纤连接。

JetNet 5018G的SFP插槽支持1000Base-X SFP光收发器模块。用户可以根据需要，例如应用环境，通讯距离的不同，或根据已安装的光纤线材类型，为交换机选择正确的SFP光收发器模块，包括多模、单模模块。

Multiple Super Ring多环冗余功能

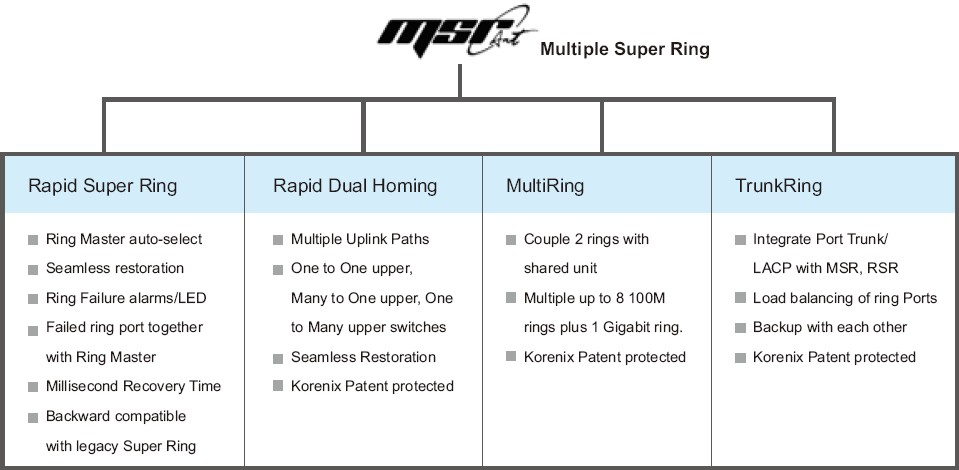

JetNet 5018G支持新一代环网冗余技术 – MSR^TM，包含多项新功能，适合不同需求及结构的网络冗余应用。JetNet 5018G最多可组成9个RSR快速自愈环网，包括8个快速环网和1个千兆环网。Korenix专利保护的技术，可简化您的网络规划。

Korenix科洛理思(北尔电子集团) JetNet 5018G/5018G-w 16+2G千兆网管型工业以太网交换机

通过LLDP及JetView Pro实施管理

LLDP (Link Layer Discover Protocol)链路层发现协议，已由IEEE 802.1AB-2005正是批准。LLDP是一个2层协议，可用于记录相邻网络设备的拓扑连接，管理信息，身份及主要特性，在本地网络中接收建立管理架构。在工业环境中，大多数厂商仅提供私有的设备发现协议，Windows工具或其它软件来管理交换机。LLDP是一个公共协议，使用LLDP协议，用户可以轻松检索网络设备，为有关站点建立网络信息管理计划。

JetNet 5018G支持SNMP，LLDP协议和JetView网管，通过Korenix网络管理系统JetView Pro或其它支持SNMP和LLDP的网管软件，用户可轻松检索端口及环网状态，并可以自动绘制拓扑图。此网管软件能帮助管理员高效便捷的管理网络系统。

Korenix科洛理思(北尔电子集团) JetNet 4510 10口网管型工业以太网交换机

JetNet 5018G外观

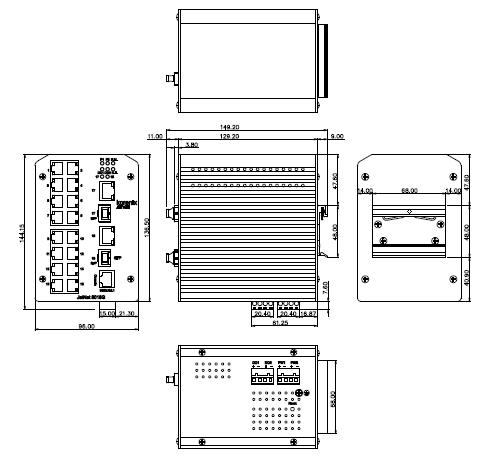

尺寸(单位:mm)

TOP

规格

技术

标准

IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-TX
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and Back-pressure
IEEE 802.1p class of service
IEEE 802.1Q VLAN and GVRP
IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
IEEE802.3ad Link Aggregation Control Protocol (LACP)
IEEE802.1X Port based Network Access Control
IEEE802.1AB Link Layer Discovery Protocol (LLDP)

性能

交换技术

存储转发交换技术, 12.8Gbps交换矩阵

系统吞吐量

10M Ethernet:14,880 pps
100M Fast Ethernet :148,800 pps
Gigabit Ethernet : 1,488,100 pps

传输封包大小

典型: 64 bytes~1536 bytes

支持巨帧(Jumbo Frame)

最高达9,216bytes

MAC地址列表

8K MAC

封包缓存

2Mbits

网管

设置

Cisco-Like CLI, Web, SSL, SSH, JetView, Backup/Restore, DHCP Client, 热启动,
恢复出厂设置, Admin password, Port Speed/Duplex control, 状态显示, 数据统计,
MAC地址列表显示, Static MAC, Aging time, Dual Firmware images

启动/关闭Jumbo Frame支持

最高达到9,216KBytes

LLDP

链路层发现协议用于记录相邻网络设备的拓扑连接和管理信息

SNMP

SNMP v1, v2c, v3 ,Traps

SNMP MIB

MIB-II, Bridge MIB, VLAN MIB, SNMP MIB, RMON和Private MIB

SNTP

简单网络时钟协议用于同步时钟

端口镜像

在线流量监控

端口聚合

支持静态聚合和802.3ad LACP动态聚合，最多12个聚合组，每个聚合组包含2-8个端口

速率控制

入栈及出栈速率限制

VLAN

IEEE802.1Q VLAN, GVRP. 最多255个VLAN组

私有VLAN

可将下端端口分割成isolated/community VLAN，仅与上连端口相通

QinQ

二次封装VLAN技术，一个以太帧包含2个Tag

QoS

每个端口支持4个优先级,支持IEEE802.1p COS及 Layer 3 TOS/DiffServ

IGMP Snooping

IGMP Snooping V1/V2 用于多播过滤及IGMP Query

DHCP Server

支持255个动态IP

DHCP Option 82

支持中继远程server的DHCP请求

802.1x

Port_based网络访问控制

端口安全管理

为特定端口定义授权MAC地址

Radius

可使用Radius账号/密码登入，可与Radius服务器做认证

IP安全管理

防止非法访问

GMRP

GARP多播注册协议

E-mail报警

自动对指定事件进行报警

系统日志

使用server/client模式记录相关事件信息

网络冗余

MSTP

IEEE 802.1s MSTP, MSTP Instance可与VLAN整合

RSTP

802.1D-2004 RSTP，向下兼容传统STP协议

MSR

Korenix冗余环网技术，包括Rapid Super Ring, Rapid Dual Homing, TrunkRing, MultiRing

RDH

提供多条上连链路到一台或多台上层交换机

TrunkRing

采用端口聚合技术提升环网的带宽和可靠度

Multiple Ring

在一台交换机上串接一个或多个环网，最多支持8个100M环和1个千兆环

传统Super Ring

向下兼容(client模式)

界面

端口数量

10/100Base-TX: 16个RJ-45端口, 自适应MDI/MDI-X, 自动协商
10/100/1000Base-TX: 2个RJ-45, SFP combo可选端口
1000Base-X: 2个SFP支持热插拔

线缆

10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable (100m)
100 Base-TX: 2/4-pair UTP/STP Cat. 5 cable (100m)
1000 Base-T: 4-pair UTP/STP Cat. 5 cable (100m)

LED状态指示灯

系统:
Power 1, Power 2, Ring Master (绿灯),
Relay 1, Relay 2, Ring Failure (红灯)
10/100 RJ-45:
Link / Activity (绿灯/绿灯闪烁)
Full Duplex /Collision (黄灯/黄灯闪烁)
1000Base-T RJ-45:
Link / Activity (绿灯/绿灯闪烁)
Full Duplex /Collision (黄灯/黄灯闪烁)
Gigabit SFP:
Link/Activity (绿灯/绿灯闪烁)

RS232控制端口

RJ-45 type, Pin: (2: TxD, 3: RxD, 5:GND)

电源

2路DC输入

报警

2路继电器报警输出

电源需求

系统电源

冗余24V (12-48V) DC电源输入

功耗

最高 15 Watts

机械规格

安装

导轨或壁挂安装

外壳

铝合金外壳满足IP31工业防护等级

尺寸

137mm(H) x 96mm (W) x 129mm (D) OC

单重

1.5 kg(含包装)

工作环境

工作温度

-25 ~ 70°C

工作湿度

5% ~ 95% (无凝露)

存储温度

-40 ~ 85°C

通过认证

EMI

FCC Class A, CE/EN55022. Class A

EMS

EN61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-8

冲击测试

IEC60068-2-27

自由落体测试

IEC60068-2-32

振动测试

IEC60068-2-6

质保

5年

TOP

订购讯息

JetNet 5018G 16+2G千兆网管型工业以太网交换机
JetNet 5018G-w 16+2G千兆网管型工业以太网交换机，宽温版-40 ~ 70°C
包含：

JetNet 5018G/JetNet 5018G-w (不含SFP模块)

导轨安装配件

用户手册光盘

快速安装向导

控制线缆

TOP

可选配件

Gigabit SFP:

SFPGSX	1000Base-SX 多模光纤收发器 550m , 工作温度范围, -10~70°C
SFPGSX-w	1000Base-SX 多模光纤收发器 550m , 工作温度范围, -40~85°C
SFPGSX2	1000Base-SX 多模光纤收发器 2km , 工作温度范围, -10~70°C
SFPGSX2-w	1000Base-SX 多模光纤收发器 2km , 工作温度范围, -40~85°C
SFPGLX10	1000Base-LX 单模光纤收发器 10Km , 工作温度范围, -10~70°C
SFPGLX10-w	1000Base-LX 单模光纤收发器 10Km , 工作温度范围, -40~85°C
SFPGLHX30	1000Base-LHX 单模光纤收发器 30Km , 工作温度范围, -10~70°C
SFPGLHX30-w	1000Base-LHX 单模光纤收发器 30Km , 工作温度范围, -40~85°C
SFPGXD50	1000Base-XD 单模光纤收发器 50Km , 工作温度范围, -10~70°C
SFPGXD50-w	1000Base-XD 单模光纤收发器 50Km , 工作温度范围, -40~85°C
SFPGZX70	1000Base-ZX 单模光纤收发器 70Km , 工作温度范围, -10~70°C
SFPGZX70-w	1000Base-ZX 单模光纤收发器 70Km , 工作温度范围, -40~85°C

SFP Gigabit BIDI/WDM:

SFPGLX10B13	1000Base-LX BIDI 单模光纤收发器 10km, -10~70°C
SFPGLX10B13-w	1000Base-LX BIDI 单模光纤收发器 10km, -40~85°C
SFPGLX10B15	1000Base-LX BIDI 单模光纤收发器 10km, -10~70°C
SFPGLX10B15-w	1000Base-LX BIDI 单模光纤收发器 10km, -40~85°C
SFPGLX20B13	1000Base-LX BIDI 单模光纤收发器 20km, -10~70°C
SFPGLX20B13-w	1000Base-LX BIDI 单模光纤收发器 20km, -40~85°C
SFPGLX20B15	1000Base-LX BIDI 单模光纤收发器 20km, -10~70°C
SFPGLX20B15-w	1000Base-LX BIDI 单模光纤收发器 20km, -40~85°C
SFPGLX40B13	1000Base-LX BIDI 单模光纤收发器 40km, -10~70°C
SFPGLX40B13-w	1000Base-LX BIDI 单模光纤收发器 40km, -40~85°C
SFPGLX40B15	1000Base-LX BIDI 单模光纤收发器 40km, -10~70°C
SFPGLX40B15-w	1000Base-LX BIDI 单模光纤收发器 40km, -40~85°C
SFPGLX60B13	1000Base-LX BIDI 单模光纤收发器 60km, -10~70°C
SFPGLX60B13-w	1000Base-LX BIDI 单模光纤收发器 60km, -40~85°C
