巴歇尔槽(Parshall flume)的原型是文丘里水槽,后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。1922年F.L.Parshall对此进行了根本性的变革,制作了现在通用的巴歇尔槽。以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽。巴歇尔槽名字是1929年美国土木学会命名的。此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中最普及的水槽。
巴歇尔槽的特点：几乎不受管壁粗糙度等条件变化的影响，测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小；
【巴歇尔槽材质】
常见的巴歇尔槽材质有：玻璃钢（玻璃纤维不饱和聚酯复合材料）；不锈钢；PVC；聚丙烯
【巴歇尔槽结构】

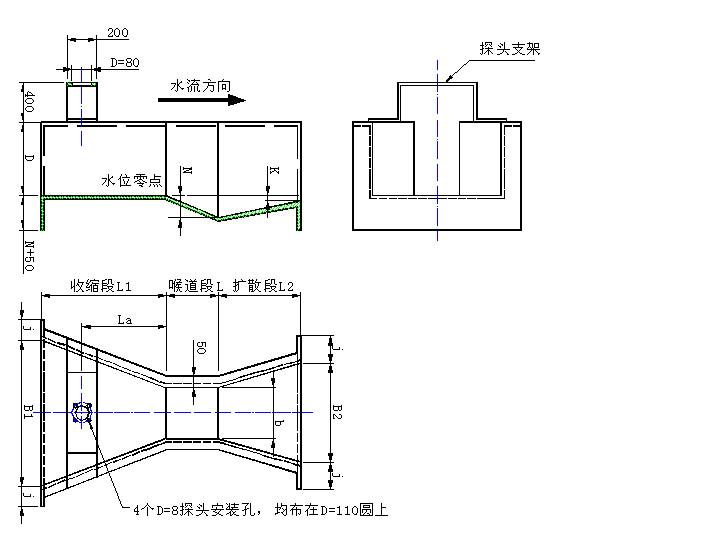

巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的最大流量，从“附录一巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇尔槽尺寸：（摘自JJG 711-90）
|
类
别 |
序
号 |
喉道段（m） |
收缩段（m） |
扩散段（m） |
墙高
（m） |
|
b(mm) |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
|
小
型 |
1 |
25 |
0.076 |
0.029 |
0.167 |
0.356 |
0.237 |
0.093 |
0.203 |
0.019 |
0.23 |
|
2 |
51 |
0.114 |
0.043 |
0.214 |
0.406 |
0.271 |
0135 |
0.254 |
0.022 |
0.26 |
|
3 |
76 |
0.152 |
0.057 |
0.259 |
0.457 |
0.305 |
0.178 |
0.305 |
0.025 |
0.46 |
|
4 |
152 |
0.305 |
0.114 |
0.400 |
0.610 |
0.407 |
0.394 |
0.610 |
0.076 |
0.61 |
|
5 |
228 |
0.305 |
0.114 |
0.575 |
0.864 |
0.576 |
0.381 |
0.457 |
0.076 |
0.77 |
|
标
准
型 |
6 |
250 |
0.60 |
0.23 |
0.78 |
1.325 |
0.883 |
0.55 |
0.92 |
0.08 |
0.80 |
|
7 |
300 |
0.60 |
0.23 |
0.84 |
1.350 |
0.902 |
0.60 |
0.92 |
0.08 |
0.95 |
|
8 |
450 |
0.60 |
0.23 |
1.02 |
1.425 |
0.948 |
0.75 |
0.92 |
0.08 |
0.95 |
|
9 |
600 |
0.60 |
0.23 |
1.20 |
1.500 |
1.0 |
0.90 |
0.92 |
0.08 |
0.95 |
|
10 |
750 |
0.60 |
0.23 |
1.38 |
1.575 |
1.053 |
1.05 |
0.92 |
0.08 |
0.95 |
|
11 |
900 |
0.60 |
0.23 |
1.56 |
1.650 |
1.099 |
1.20 |
0.92 |
0.08 |
0.95 |
|
12 |
1000 |
0.60 |
0.23 |
1.68 |
1.705 |
1.139 |
1.30 |
0.92 |
0.08 |
1.0 |
|
13 |
1200 |
0.60 |
0.23 |
1.92 |
1.800 |
1.203 |
1.50 |
0.92 |
0.08 |
1.0 |
|
14 |
1500 |
0.60 |
0.23 |
2.28 |
1.95 |
1.303 |
1.80 |
0.92 |
0.08 |
1.0 |
|
15 |
1800 |
0.60 |
0.23 |
2.64 |
2.10 |
1.399 |
2.10 |
0.92 |
0.08 |
1.0 |
|
16 |
2100 |
0.60 |
0.23 |
3.00 |
2.25 |
1.504 |
2.40 |
0.92 |
0.08 |
1.0 |
|
17 |
2400 |
060 |
0.23 |
3.36 |
2.40 |
1.604 |
2.70 |
0.92 |
0.08 |
1.0 |
【巴歇尔槽安装注意事项】
第一步：巴歇尔槽放入明渠中，保持槽子水平，巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。
（2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。
（3)必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。
第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。
要求：巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位，巴歇尔槽的计量部位是槽内喉道段。

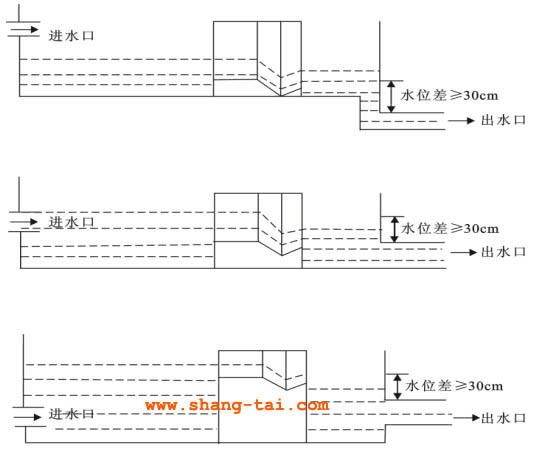

【巴歇尔槽常见安装方式】
【巴歇尔槽常用流量范围】
┌───────────────────────┐
│规格(喉道mm)│流量范围（T/h）
├───────────────────────┤
│小型1号(b=25)│0.32～20
├───────────────────────┤
│小型2号(b=51)│0.65～50
├───────────────────────┤
│小型3号(b=76)│2.77～115
├───────────────────────┤
│小型4号(b=152)│5.40～400
├───────────────────────┤
│小型5号(b=228│9.00～903
├───────────────────────┤
│标准6号(b=250│10.08～900
├───────────────────────┤
│标准7号(b=300)│12.6～1440
├───────────────────────┤
│标准8号(b=450)│16.2～2268
├───────────────────────┤
│标准9号(b=600)│45.0～3060
├───────────────────────┤
│标准10号(b=750)│90.0～3960
├───────────────────────┤
│标准11号(b=900)│108.0～4500
├───────────────────────┤
│标准12号(b=1000)│108.0～5400
├───────────────────────┤
│标准13号(b=1200)│126.0～7200
├───────────────────────┤
│标准14号(b=150)│162.0～9000
├───────────────────────┤
│标准15号(b=1800)│288.0～10800
└───────────────────────┘
