日本神视SU-7J,SU-7,SU-7P分离式光电开关
检测头(通用)
| 种 类 |
超薄型 |
超小型 |
| 透过型 |
扩散反射型 |
透过型 |
扩散反射型 |
| 正面检测 |
侧面检测 |
红色LED |
绿色LED |
红色LED |
| 型号 |
SH-21 |
SH-21E |
SH-22 |
SH-31R |
SH-31G |
SH-33R |
SH-32R |
| 适用放大器 |
SU-7系列 |
| 检测距离 |
300mm |
50mm(注1) |
1m |
100mm |
2m |
100mm(注1) |
| 检测物体 |
最小φ 0.3mm不透明体
(在最佳状态下)
(注2) |
最小φ 0.3mm
的铜线
3mm设定距离和最大灵敏度时 |
最小φ1mm的不透明体
1m设定距离和最大灵敏度时(注3) |
最小φ1mm的不透明体
100mm设定距离和最大灵敏度时(注3) |
最小φ1mm的不透明体
2m设定距离和最大灵敏度时(注3) |
不透明体，半透明体或透明体 |
| 应差 |
－ |
工作距离的
15%以下 |
－ |
工作距离的
15%以下 |
重复精度
(垂直于检测轴) |
0.03mm以下 |
0.15mm以下 |
0.1mm以下 |
0.5mm以下 |
| 工作状态指示灯 |
－ |
红色LED( 当放大器的检测输出为ON时亮起，装备在
透过型检测头的投光器上。 ) |
环
境
性
能 |
保护构造 |
IP62(IEC) |
IP66(IEC) |
| 周围温度 |
－10～＋60°C(注意不可结露，结冰)，
存储：－20～＋70°C |
－25～＋60°C(注意不可结露，结冰)，
存储：－30～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽光：受光面照明度3,500 x |
| 耐振动 |
频率：10～55Hz，双振幅：1.5mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50 G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED
(调制式) |
红色LED
(调制式) |
绿色LED
(调制式) |
红色LED
(调制式) |
| 投光波峰波长 |
880μm |
700μm |
570μm |
680μm |
700μm |
| 材质 |
外壳：聚碳酸酯(加固性玻璃纤维) |
外壳：ABS，透镜：聚碳酸酯 |
| 电缆 |
0.089mm2(超薄型：0.057mm2)单芯(扩散反射型：两根平行单芯线)屏蔽电缆，长3m |
| 电缆延长 |
用同等的电缆全长可延长至5m(超小型：10m)(透过型：投光器和受光器各1根) |
| 重量 |
投光器：约12g
受光器：约12g |
约24g |
投光器：约10g
受光器：约10g |
约20g |
| 附件 |
检测头安装螺丝：2套(SH-22：1套) |
－ |
注：
1) 扩散反射型传感器检测距离是以白色无光泽纸(50×50mm)为检测物体的。
2) 最佳状态是指在受光状态下的一定距离，调节灵敏度至工作状态指示灯刚好亮起时的状态。
3) 最大灵敏度是指在受光状态下使工作状态指示灯刚好亮起时的灵敏度水平。
检测头(通用)
| 种 类 |
耐化学品型 |
标记传感器 |
玻璃电路板
检测传感器 |
| 透过型 |
针点 |
行聚焦 |
| 红色LED |
绿色LED |
| 型号 |
SH-61R |
SH-82R |
SH-82G |
SH-84R |
SH-72 |
| 适用放大器 |
SU-7系列 |
| 检测距离 |
2.5m
当安装了另售的安装支架(MS-SH6-2)
并用作限定反射型时为5～80mm
(中心：25mm)(注2) |
10～14mm
(中心：12mm)
[光点直径：φ 0.7mm]
(注1) |
10～14mm
(中心：12mm)
[光点直径：φ 1mm]
(注1) |
17～23mm
(中心：20mm)
[光点直径：1×4mm]
(注1) |
0.5～7.5mm
(透明玻璃电路板) |
| 检测物体 |
最小φ5mm的透明体当安装了另售的安装支架(MS-SH6-2)并用作限定反射型时为最小φ1mm的钢线
设定距离为25mm且
为最大灵敏度(注3) |
最小φ 0.07mm宽白纸上的黑线
设定距离为12mm，且为最大灵敏度(注3) |
最小φ 0.2mm宽白纸上的黑线
设定距离为12mm，且为最大灵敏度(注3) |
最小φ 0.07mm宽白纸上的黑线(注4)
设定距离为20mm，
且为最大灵敏度(注3) |
□24mm以上的透明玻璃，铝制干燥镜等 |
| 应差 |
当安装了另售的安装并用作限定反射型时为支架(MS-SH6-2)操作距离的15%以下
(注2) |
工作距离的 10%以下 |
工作距离的5%以下 |
重复精度
(垂直于检测轴) |
0.1mm以下当安装了另售的安装支架(MS-SH6-2)并用作限定反射型时为工作距离的0.1mm以下
设定距离为25mm且为最大灵敏度(注3) |
0.02mm以下 |
0.03mm以下 |
0.03mm以下(注5) |
0.03mm以下
(沿检测轴) |
| 工作状态指示灯 |
橙色LED
当放大器的检测输出ON时亮起，且装备在投光器上 |
红色LED
(放大器检测输出ON时亮起) |
－ |
环
境
性
能 |
保护构造 |
IP67(IEC) |
－ |
| 周围温度 |
－10～＋55°C(注意不可结露，结冰)，存储：－20～＋70°C |
－10～＋60°C
(注意不可结露，结冰)
存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽光：受光面照明度3,500x(SH-61R：2,000x) |
| 耐振动 |
频率：10～500Hz，双振幅：3mm(SH-72：频率：10～55Hz，双振幅：1.5mm)，X，Y，Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50 G)，X，Y和Z各方向3次 |
| 投光二极体 |
红色LED(调制式) |
绿色LED(调制式) |
红色LED(调制式) |
红外线LED(调制式) |
| 投光波峰波长 |
644μm |
680μm |
570μm |
680μm |
880μm |
| 材质 |
外壳：氟化树脂
电缆被覆：氟化树脂 |
外壳：聚碳酸酯，透镜：丙烯 |
外壳：聚碳酸酯 |
| 电缆 |
0.089mm2单芯，双线(SH-61R：0.089mm2单芯)屏蔽电缆，长2m(SH-72：长3m) |
| 电缆延长 |
用同等的电缆全长可延长至5m(SH-61R：投光器和受光器各1根) |
| 重量 |
投光器：约15g
受光器：约15g |
约20g |
约25g |
| 附件 |
MS-SH6-1(检测头安
装支架)：2个 |
－ |
注：
1) 传感器的检测距离是以白色无光泽纸(50×50mm)为检测物体的。
2) 用于限定反射模式的耐化学品型传感器的检测距离是以白色无光泽纸(150×150mm)为检测物体的。
3) 最大灵敏度是指在受光状态下使工作状态指示灯刚好亮起时的灵敏度水平。
4) SH-84R的最小检测物体是指根据以下显示的光点传感器检测一条黑线的情况。
5) SH-84R的重复精度是指当检测物体如下所示靠近光点旁边时的情况(如果从上或从下靠近时，应为0.12mm)。
放大器
| 种 类 |
NPN输出型 |
PNP输出型 |
| 标准型 |
外部同步输入型 |
遥控灵敏度设定型 |
遥控灵敏度选择型 |
标准型 |
| 型号 |
SU-7(J) |
SU-75 |
SU-77 |
SU-79 |
SU-7P |
| 适用检测头 |
SH系列 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
35mA以下 |
| 检测输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(检测输出和0V之间)
·剩余电压： 1.0V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) | |
PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下
(检测输出和＋0V之间)
·剩余电压：2.0V以下
(源电流为100mA时)
1.0V以下
(源电流为16mA时) |
| 输出工作 |
用ON和OFF按钮选择检测时ON或非检测时ON(SU-77可用外部输入选择) |
| 短路保护 |
装备 |
| 自我诊断输出 |
NP N开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下(检测输出和0V之间)
·剩余电压： 1.0V以下(流入电流为50mA时)
0.4V以下(流入电流为16mA时) | |
PNP开路集电极晶体管
·最大源电流：50mA
·外加电压：30V DC以下
(自我诊断输出和＋0V之间)
·剩余电压：2.0V以下
(源电流为：50mA时)
1.0V以下
(源电流为16mA时) |
| 输出工作 |
不稳定检测ON状态(约40ms后自动恢复)，或检测输出短路(短路矫正后恢复)
(对于遥控灵敏度调整型，在约40ms时或接受遥控灵敏度输入时转为ON) |
| 短路保护 |
0.6ms以下(使用防干扰功能时0.8ms以下) |
| 反应时间 |
红色LED(当检测输出ON时亮起) |
| 工作状态指示灯 |
－ |
| 稳定指示灯 |
| 绿色LED |
“RUN” 模式：在稳定入光或稳定非入光时亮起。
“SET” 模式：在设定灵敏度时，当ON和OFF状态间的差别大于应差时，闪烁2次，但当等于或小于应差时，闪烁15次。在设置防干扰功能后也闪烁2次
“SET” 模式 →选择“SIF”或“RUN”模式：根据灵敏度余量闪烁0～5次 | |
| 投光停止功能 |
－ |
装备 |
－ |
－ |
－ |
| 外部同步功能 |
－ |
装备
(可选择期间同
步或微分同步) |
－ |
－ |
－ |
| 遥控灵敏度设定功能 |
－ |
－ |
装备 |
－ |
－ |
| 遥控灵敏度选择功能 |
－ |
－ |
－ |
装备
(保存4档灵敏度) |
－ |
| 灵敏度转换和限定灵敏度设定功能 |
转换设定的灵敏度水平 |
| 防干扰功能 |
装备 |
| 定时功能 |
ON延迟/OFF延迟定时器(0～5秒可变) |
－ |
ON延迟/OFF延迟定时器(0～5秒可变) |
环
境
性
能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：100m/s2(约10G)，X，Y和Z各方向5次 |
| 材质 |
外壳：耐热ABC，罩：聚碳酸酯，电缆固定杆：PPS |
| 电缆 |
0.15mm2 6芯(SU-7和SU-7P：0.2mm2 4芯)橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m。 |
| 重量 |
约65g |
| 附件 |
MS-DIN-2(放大器安装支架)：1套，SU-CT1(剥线器)：1个 |
| 注：SU-7J为连接器型。 |
I/O电路图和线路图

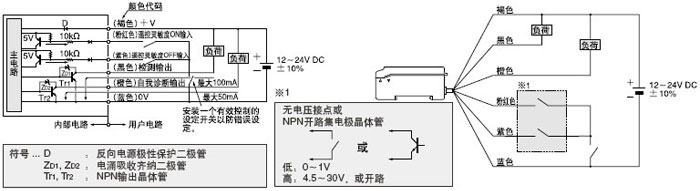

SU-75 外部同步输入型

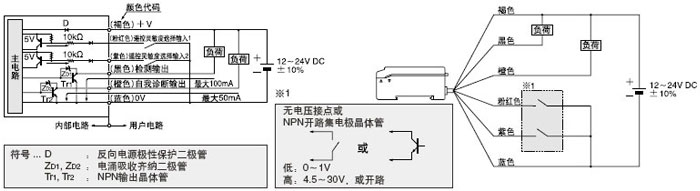

SU-77 遥控灵敏度设定型

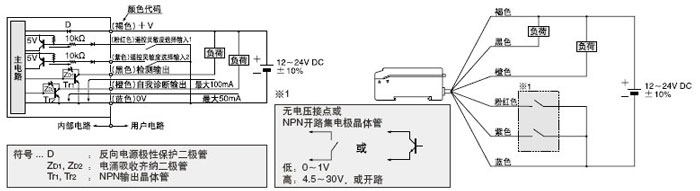

SU-79 遥控灵敏度选择型
SU-7P 标准型·PNP输出型
