omron欧姆龙固态继电器G3PB-225B-VD

SSR的内部电路构成例

负载规格	过零触发功能	绝缘方式	电路构成	型号
交流负载用	有＊1	光电耦合器		G3H G3B G3F G3NA（AC输入）
	无	光电三端双向可控硅开关		G3NE G3J G3F G3H G3TA-OA
	有＊1	光电三端双向可控硅开关		G3PA-VD G3PB（单相） G3NA（DC输入） G3NE

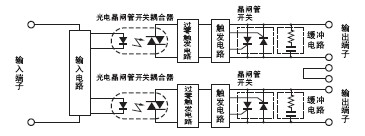

	有＊1	光电三端双向可控硅开关		G3PB-2（N）（三相）＊2

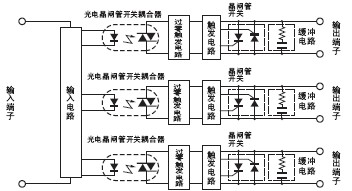

	有＊1	光电三端双向可控硅开关		G3PB-3（N）（三相）＊2
	有＊1	光电耦合器		G3NA-4□□B型 G3NH G3PA-4□□B型 G3PB-5□□B型
直流负载用	——	光电耦合器		G3FD、 G3HD G3BD G3TA-OD G3NA-D
交流·直流负载用	无	光电·霍尔·耦合器		G3FM

＊1. 过零触发功能
具有过零触发功能的SSR在交流负载电压为零或接近零时动作。
具有过零触发功能的SSR有以下效果。
·减小负载接通时的爆裂噪声。
·在灯、加热器、马达等的负载中由于抑制了接通电流，可以减轻对电源的影响，还可以减小接通电流保护电路。
＊2. 200V型的输出开关元件上使用了晶闸管。
