E485GA光隔离中继器用于实现对RS485和RS422信号的隔离和中继放大，当RS485/422的通讯距离超过1.2km时需使用该中继器对信号进行放大，以达到延长通讯距离的目的。该产品具有高速、双向延长、信号流向自动切换、波特率自动适应等特点，产品全部选用抗静电、抗雷击的工业级器件，能稳定工作于恶劣的工业环境。
主要技术指标：
★ 中继距离可达2km（9.6Kbps时）、1km（115.2Kbps时）
★ 光隔离电压： 1000VDC （最高可做到 3000VDC ，订货时需声明）
★ 通讯速率：0～500Kbps自适应
★ 总线上可挂64个RS485收发器
★ 工作方式：二线制半双工（RS485）和四线制全双工（RS422）任选，自动识别RS485信号流向，零延时双向自动切换
★ 限斜率驱动器,使电磁干扰减到最小,并能减少传输线终端不匹配引起的反射
★ 传输线：截面积为0.75mm2 以上，特性阻抗为120欧双绞线
★ 内置600W抗雷击保护器和1500V抗静电保护器
★ 外接5V，1W直流电源，内部DC/DC隔离供电
★ 工作温度：-20℃～+75℃
★ 外形尺寸：85×55×25
★ 安装方式：35mm标准导轨安装和螺栓孔安装
★ 重量：100克

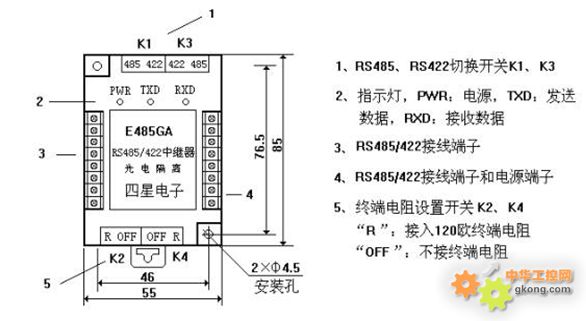

产品外形和端子信号定义：

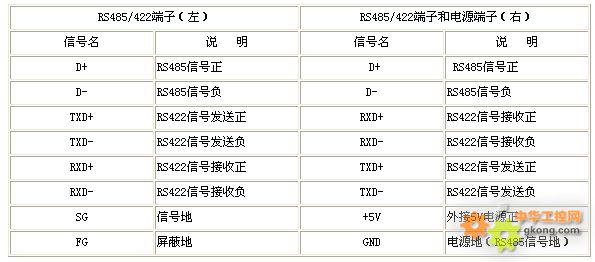

接线端子信号定义：
E485GA用作二线半双工RS485中继器：
将E485GA上的RS485、RS422切换开关K1和K3拨到"485"位置，将终端电阻设置开关K2和K4拨到"R"（接入120欧终端电阻）。按下图接线，可双向延长通信距离2km。
图中的120Ω电阻为终端电阻，是为防止信号在线路中引起反射而设置的，1K电阻是电平拉高电阻，作用是保证线路在空隙时为逻辑"1"，使数据位处于停止位防止接收到误码。用户必须在线路的终端按图中所示接入以上电阻。
E485GA除用于信号中继外，也可作为RS485隔离器使用，其信号隔离速率可高达500Kbps，优于其它同类产品。

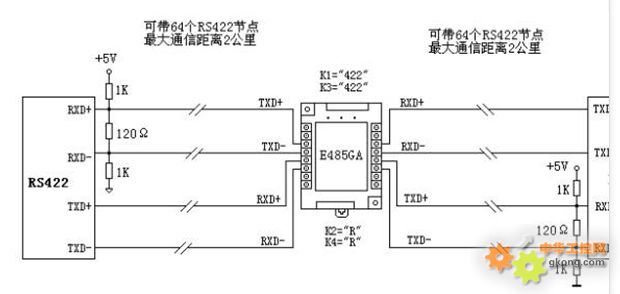

E485GA用作四线全双工RS422中继器：
将E485GA上的RS485、RS422切换开关K1和K3拨到“422”位置，将终端电阻设置开关K2和K4拨到“R”（接入120欧终端电阻）。按下图接线，可双向延长通信距离2km，并支持全双工多机通信。
图中的120Ω电阻为终端电阻，是为防止信号在线路中引起反射而设置的，1K电阻是电平拉高电阻，作用是保证线路在空隙时为逻辑"1"，使数据位处于停止位防止接收到误码。用户必须在线路的终端按图中所示接入以上电阻。
E485GA除用于信号中继外，也可作为RS422隔离器使用，其信号隔离速率可高达500Kbps，优于其它同类产品。
E485GA也可作为RS422到RS485或RS485到RS422的双向转换器使用。
