工控产品-西门子412H系统套件-6ES7 400-0HR00-4AB0

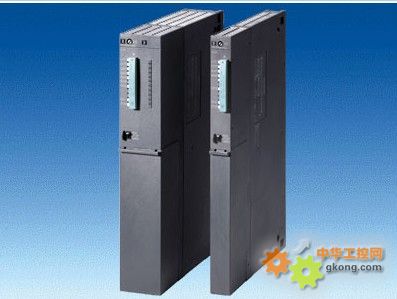

SIMATIC S7-400H，412-3H系统捆绑 H-SYSTEM，带2 X MC 1MB RAM，1 X UR2-H，2 X PS407 UC120/230V，10A4 X 同步模块 10M2 X 同步电缆 1M2 X CPU 412-3H4 X 后备电池

答长远行更远

上海励辉自动化科技有限公司（西门子最佳合作伙伴）

上海励辉主要经营：

西门子 PLC------S7-200系列（优势热销产品）
           ------S7-300系列（优势热销产品）
           ------S7-400系列（优势热销产品）

数控系统-802S系统（经济型热销产品）
          -802C系统（经济型首选产品）
          -808D系统（替代型全新产品）
          -828D系统（替代型全新中端产品）
          -802Dsl系统（实用型常用产品）
          840D系统   （强大型高端旗舰产品）

触摸屏   MP277系列
          TP177系列
          OP277系列
          全新Smart700
          全新TP精智系列

变频器   MM420系列
          MM430水泵专用系列
          MM440系列
          G120系列

软起动器 3RW40经济型
3RW44高端型

伺服控制系统
V60系列
V80系列

电线电缆
profibus总线电缆
DP总线接头

CPU 41xH作为PROFIBUS DP主站

要求

必须组态相关CPU接口，将其用作PROFIBUS DP主站。这意味着必须在STEP 7中进行以下设置：

分配网络
将CPU组态为PROFIBUS DP主站
分配一个PROFIBUS地址
选择工作模式(S7兼容或DPV1)
缺省设置为DPV1

将DP从站链接到DP主站系统

提示

其中一个PROFIBUS DP从站是CPU 31x或CPU 41x吗？

如果是，则它将作为“预组态站”列出在PROFIBUS DP目录中。在PROFIBUS DP主站中给此DP从站CPU分配一个从站诊断地址。将PROFIBUS DP主站链接到DP从站CPU，并指定用于与DP从站CPU进行数据交换的地址区。

通过PROFIBUS监视/修改、编程

如果不使用MPI，可以使用PROFIBUS DP接口来对CPU进行编程或执行监视/修改编程设备功能。

提示

如果通过PROFIBUS DP接口执行，“编程”或“监视/修改”应用程序会使DP周期延长。

DP主站系统启动

使用以下参数设置PROFIBUS DP主站的启动时间监视：

来自模块的准备就绪消息
向模块传送参数

这意味着DP从站必须在设定时间内启动，并且CPU(用作PROFIBUS DP主站)必须对其进行参数化。

PROFIBUS DP主站的PROFIBUS地址

允许使用所有PROFIBUS地址。

从IEC 61158到DPV1

用于分布式I/O的IEC 61158标准已进一步得到了增强。增强内容已并入IEC 61158/IEC 61784–1:2002 Ed1 CP 3/1中。SIMATIC文档在此上下文中使用术语“DPV1”。新版本有了许多扩展和简化。

SIEMENS自动化组件具有DPV1功能。要使用这些新功能，首先应对系统进行一些修改。有关从IEC 61158移植到DPV1的完整说明，请参见客户支持Internet网站上名为“从IEC 61158移植到DPV1”的FAQ部分，FAQ条目ID为7027576。

支持PROFIBUS DPV1功能的组件

DPV1主站

集成了DP接口的S7-400 CPU。
CP 443-5，订货号6GK7 443–5DX03–0XE0、
6GK7 443–5DX04–0XE0。

DPV1从站

STEP 7硬件目录中相应系列名称下列出的DP从站在信息文本中可被识别为DPV1从站。
通过V3或更高版本GSD文件集成在STEP 7中的DP从站。

DPV1组件有哪些操作模式？

S7兼容模式
在此模式下，组件与IEC 61158兼容。但不能充分利用DPV1功能。
DPV1模式
在此模式下，组件可充分利用DPV1功能。站中不支持DPV1的自动化组件仍可像以前一样使用。

DPV1和IEC 61158是否兼容

在转换为DPV1后，可继续使用所有现有从站。但它们不支持DPV1的增强功能。

不转换到DPV1模式也可以使用DPV1从站。这种情况下，它们像常规从站那样运行。 SIEMENS DPV1从站可以在S7兼容模式下运行。要集成来自其他制造商的DPV1从站，需要符合V3版本之前IEC 61158标准的GSD文件。

使用SFC 103“DP_TOPOL”确定DP主站系统的总线拓扑

如果在运行期间发生故障，诊断中继器可以帮助更容易地确定中断模块或DP电缆中断位置。此模块是一个从站，用于识别PROFIBUS子网的拓扑和检测其引起的所有问题。

可使用SFC 103“DP_TOPOL”来触发诊断中继器确定DP主站系统的总线拓扑。 SFC 103在相应的在线帮助和《系统和标准功能》手册中有介绍。有关诊断中继器的信息，请参见《用于PROFIBUS DP的诊断中继器》手册，订货号为6ES7972–0AB00–8BA0。
