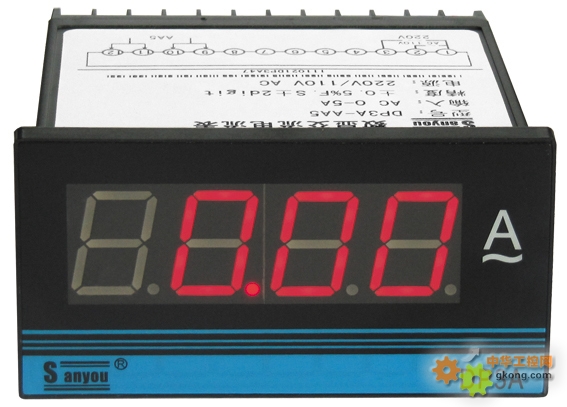

| DP3A三位半数显电压表、电流表 |
| 1.特点 |
|
·红色0.8寸大数码管显示，清晰直观.
·采样速度2.5次/秒
·外型尺寸48H×96mm显示范围±1999
|
| |
| 2.型号说明 |
|
输入信号 AA:交流电流；AV:交流电压；DA:直流电流；DV:直流电压； |
| 电流输出：缺省无，I:4-20mA输出 |
| 电源：缺省220VAC,E:12-30VAC/DC |
| 缺省尺寸：48H×96×100了5：48H×96W×80L |
| 3位半数字表 |
| |
| *选型示例：测量交流电流表，量程200A配200：5A互感器，选型为DP3-AA200. |
| 3.规格特征 |
[1]交流数字电压表 |
| 型号 |
量程 |
分辨力 |
电压互感器变比PT |
精度 |
最大允许输入 |
| DP3A-AV2 |
2V |
1mV |
直接输入 |
±0.5%F.S±2Digit |
10V |
| DP3A-AV20 |
20V |
10mV |
直接输入 |
±0.5%F.S±2Digit |
50V |
| DP3A-AV200 |
200V |
100mV |
直接输入 |
±0.5%F.S±2Digit |
500V |
| DP3A-AV600 |
600V |
1mV |
直接输入 |
±1%F.S±2Digit |
1000V |
| DP3A-AV10K |
10KV |
10V |
10KV:100V |
±0.5%F.S±2Digit |
100V |
|
| [2]直流数字电压表 |
| 型号 |
量程 |
分辨力 |
精度 |
最大允许输入 |
| DP3A-DV0.2 |
200mV |
100uV |
±0.5%F.S±2Digit |
10V |
| DP3A-DV2 |
2V |
1mV |
±0.5%F.S±2Digit |
50V |
| DP3A-DV20 |
20V |
10mV |
±0.5%F.S±2Digit |
500V |
| DP3A-DV200 |
200V |
100mV |
±0.5%F.S±2Digit |
750V |
|
| [3]交流数字电流表 |
| 型号 |
量程 |
分辨力 |
电流互感CT |
精度 |
最大允许输入 |
| DP3A-AA0.2 |
200mA |
10uA |
直接输入 |
±0.5%F.S±2Digit |
500mA |
| DP3A-AA2 |
2A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
| DP3A-AA20 |
20A |
10mA |
20A:5A |
±0.5%F.S±2Digit |
1.2F.S |
| DP3A-AA200 |
200A |
100mA |
200A:5A |
±0.5%F.S±2Digit |
1.2F.S |
| DP3A-AA2000 |
2000A |
1A |
2000A:5A |
±0.5%F.S±2Digit |
1.2F.S |
|
| [4]交流数字电流表 |
| 型号 |
量程 |
分辨力 |
分流器变比DT |
精度 |
最大允许输入 |
| DP3A-DA0.0002 |
200uA |
100nA |
直接输入 |
±0.5%F.S±2Digit |
10mA |
| DP3A-DA0.002 |
2mA |
1uA |
直接输入 |
±0.5%F.S±2Digit |
100mA |
| DP3A-DA0.02 |
20mA |
10uA |
直接输入 |
±0.5%F.S±2Digit |
500mA |
| DP3A-DA0.2 |
200mA |
100uA |
直接输入 |
±0.5%F.S±2Digit |
1A |
| DP3A-DA2 |
2A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
| DP3A-DA20 |
20A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
| DP3A-DA200 |
200A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
| DP3A-DA2000 |
2000A |
1A |
2000A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
|
| 4.说明 |
1.测量精度测试环境条件为：温度20±2℃ 相对湿度35-85％.
2.任意量程的交直流电压、电流表均可按用户要求供货.
3.配电流互感器其二次额定电流为5A，交流电压互感其其二次额定电压为100V,直流电流分流器其二次额定电压为75mV.
4.根据用户要求仪表与电流互感器、分流器可以配套。 |
| |
| 5.技术参数 |
| 最大显示 |
1999（AD 显示有效值） |
| 频率范围 |
40-200Hz(仅对交流) |
| 溢出显示 |
“-1”or“1” |
| 极性显示 |
只显示“-”仅对直流 |
| 显示 |
红色数码管（14.2mmH） |
| 电源 |
AC 110/220V ±10% 50/60HZ,功耗 ≤5VA |
| 耐压 |
AC 1500V 1min |
| 绝缘电阻 |
DC 500V ≥100MΩ |
| 重量 |
约500g |
|
| 6.安装尺寸 |
 |
| 型号 |
A
|
B
|
L
|
C
|
D
|
|
DP3
|
48
|
96
|
100
|
45+0.5
|
91+0.5
|
|
DP3A
|
48
|
96
|
80
|
45+0.5
|
91+0.5
|
|
| 7.端子安装 |
|
| 注：接线如有变动，以出厂仪表接线为准确. |
| 8.注意事项 |
1.使用前，仪表需通电预热15分钟.
2.适宜使用环境温度0～40℃，相对温度35～85％.
3.本仪表校准时间间隔为一年.
4.尽量避免在尘埃较多及有腐蚀性气体的地方使用.
5.避免在强感应干扰及其它对仪表产生不良影响的地方使用. |
