一、项目应用概述
供水管网远程智能监测系统能够对整个地区供水系统的输配水管道流量、压力进行监测，以便于科学、准确的进行供水调度。系统建设目标如下：
1）在供水公司调度室设立监测中心，对供水管网的流量、压力进行监测。
2）现场配置管网监测终端设备，采集流量、压力数据，并传输至监控中心。
3）鉴于监测点分布广、散，数据传输频繁等特点，系统采用无线网络通讯。
二、总体方案设计

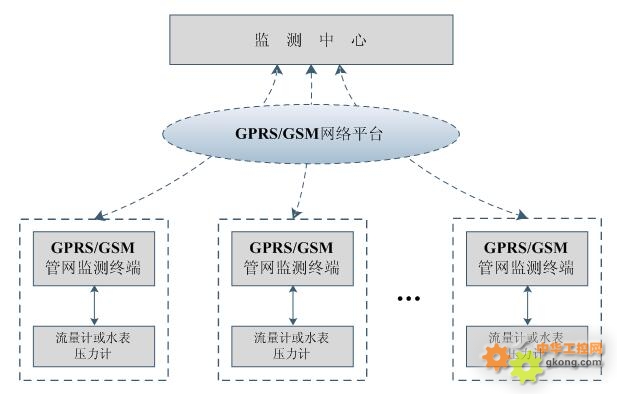

GPRS无线抄表管理系统主要由四部分组成：
1）供水公司监测中心；
2）无线数据传输通信平台；
3）管网监测终端：多种类型测控终端，满足不同的供电、安装环境。
4）流量计或水表、压力传感器。
本系统通讯主要采用GPRS方式。借助移动公司GPRS网络平台传输数据，只要有GPRS信号的地方就可以进行无线传输，对于GPRS信号不强的地方还可以采用短消息方式通讯。
在监测中心配置服务器，安装供水管网远程智能监测系统软件；在各监测点安装管网监测终端，监测供水管道流量、压力情况，终端内配置一张数据卡（可在当地移动公司办理），通过GPRS网络平台将监测数据传输至监测中心，在软件界面上显示出来。
三、供水监测中心
1、硬件配置要求
◆ 服务器
◆ 打印机
◆ 无线传输设备：DATA-6101型GPRS无线数据传输器
功能说明：用于与管网监测终端传输数据，用于远程维护终端设备。
2、软件功能介绍
供水管网远程智能监测系统的设计是基于GPRS数据传输技术和Web网络技术之上的，各部门、各级别管理人员可以通过网络访问管理系统进行相关信息查询、管理。具体功能特点如下：
◆ B/S结构软件设计，支持网络（因特网、局域网）浏览、操作。
系统软件采用Web技术，局域网用户可通过内网访问，经认证用户名和密码后进入相应级别管理系统。监测中心具备公网上固定IP时，广域网用户可通过公网访问系统。
◆ 系统软件支持SQL数据库，可存储不少于三年的各种历史数据。
◆ 主界面——地图显示
1）主界面以厂区地图为背景，显示所有监测点位置分布情况。
2）用户可以通过鼠标拖动自行编辑监测点的位置。
3）将鼠标置于监测点上，可以显示监测点的基本信息及最新监测数据，单击测点可进入该测点的实时监测界面，查看详细数据。
◆ 软件支持定时问询+即时召测
定时问询是指软件定时下发采集命令，采集现场所有水表、电表数据，采集时钟基准统一为计算机时钟，保证数据同时性。
即时召测是指用户在需要时，通过软件下发命令，采集指定测点当前数据。
◆ 软件功能模块化设计，同时支持GPRS、短消息通信方式。
主要功能模块包括：系统信息管理、监测点信息管理、巡检报修管理、实时监测、历史数据查询、图形分析、报表管理等功能模块。
◆ 系统扩展方便
当需要增加水表、电表监测点时，只需在现场加装一套无线抄表终端，在监测系统软件上添加一个测点即可。
四、在线型管网监测终端
1、功能说明
LED数码管显示各项监测数据，如：流量、压力等。
通过无线网络与监控中心通讯，具有长期在线、即时通讯特点。
1）主要通过GPRS方式传输数据，
2）具有GSM短信备用信道，对于GPRS信号不强的地方可以采用短消息方式通讯。
3）终端支持同多个监测中心通讯。
适用于数据实时性要求高，有即时召测需求的系统。
采集供水管道流量、压力。
监测终端的箱门状态（开/关）、市电供电型监测终端的供电状态（AC220/蓄电池）。
支持上位机定时问讯、即时召测，及监测终端定时主动上报。
支持告警主动上报。
1）管道压力超限（低于下限、高于上限），主动上报告警信息。
2）终端箱门状态变化、供电状态变化时，主动上报告警信息。
各项工作参数支持通过计算机直接设置、修改，方便现场调试。
各项工作参数支持远程设置、修改，方便用户远程维护终端设备。
多种供电方式，适应不同的安装环境条件。
1）市电（AC220V）与蓄电池联合供电
市电（AC220V）与蓄电池联合供电，保证外部断电情况下测控终端可以继续运行一段时间。
2）太阳能与蓄电池联合供电，适用于现场无供电条件、要求即时通讯的环境。
2、主要配置
市电供电型监测终端主要配置:
DATA-6100型GSM/GPRS无线数据传输器 1台
DATA-7201型水资源控制器 1台
开关电源（带充电功能） 1个
蓄电池（用户自备） 1个
金属防护箱（室内、室外型可选） 1套
其它配件（空开、端子、线材、附件等 1套
太阳能供电型监测终端主要配置:
DATA-6100型GSM/GPRS无线数据传输器 1台
DATA-7201型水资源控制器 1台
20W太阳能电池板（用户自备，参考） 1套
太阳能充电控制器（用户自备） 1个
蓄电池（用户自备） 1个
金属防护箱（室内、室外型可选） 1套
其它配件（空开、端子、
五、定时上报型管网监测终端
1、功能说明
通过无线网络与监控中心通讯，实现远程监测。
1）主要通过GPRS方式传输数据。
2）具有GSM短信备用信道，对于GPRS信号不强的地方可以采用短消息方式通讯。
3）支持向多个监测中心上报数据。
为降低设备功耗，采取定时采集、主动上报的工作模式。
产品防护等级高，更适用于无外部电源供电、安装条件恶劣的工作环境。
采集供水管道流量、压力，监测终端箱门状态（开/关）。
支持告警主动上报。
1）管道压力超限（低于下限、高于上限），主动上报告警信息。
2）终端箱门状态变化、供电状态变化时，主动上报告警信息。
各项工作参数支持通过计算机直接设置、修改，方便现场调试。
多种供电方式，适应不同的安装环境条件。
1）市电（AC220V）与蓄电池联合供电
市电（AC220V）与蓄电池联合供电，保证外部断电情况下测控终端可以继续运行一段时间。
特点：适用于现场具备供电条件，但工作环境恶劣的场所，如：潮湿、粉尘大的环境。
2）太阳能与蓄电池联合供电。
特点：适用于现场无供电条件，不需要即时召测，但对数据上报频率要求高的系统。
3）电池组供电。
特点：适用于现场无供电条件，不需要即时召测，但对数据上报频率要求不高的系统。
2、主要配置
市电供电型监测终端主要配置:
DATA-6211型低功耗无线抄表器 1台
开关电源（带充电功能） 1个
蓄电池（用户自备） 1个
金属防护箱（室内、室外型可选） 1套
其它配件（空开、端子、线材、附件等） 1套
太阳能供电型监测终端主要配置
DATA-6211型低功耗无线抄表器 1台
10W太阳能电池板（用户自备，参考） 1套
太阳能充电控制器（用户自备） 1个
蓄电池（用户自备） 1个
金属防护箱（室内、室外型可选） 1套
其它配件（空开、端子、线材、附件等） 1套
电池组供电型监测终端主要配置
DATA-6211型低功耗无线抄表器 1台
锂电池组 1套
抄表器防水外罩 1套
六、通讯平台及系统运行分析
本系统支持多种无线传输组网方式，下面介绍两种组网方案供用户选择：公网专线组网、VPN专网组网。
公网专线系统通信网络采用中国移动公司GPRS网络和Internet公网。要求监测中心具备宽带（类型：光纤、ADSL等），并具有一个Internet网络上的固定IP。监测点无线终端中GPRS无线数据传输器内配置一张开通GPRS功能的SIM卡。
无线终端通过其内部的GPRS无线数据传输器与监测中心服务器组成一个通信网络，实现系统的远程数据传输。
公网专线组网适用于监测点数量多，数据传输频率高、实时性要求强的系统。
移动专网也叫VPN专网，是移动公司提供的虚拟局域网络平台，该网络数据安全性好，稳定性高。移动公司分配的专门的APN接入点，在网络侧对SIM卡和APN及IP进行绑定，只有属于指定APN的SIM卡才能访问此网络。
无线终端内部、监测中心均配置GPRS无线数据传输模块，模块内安装一张开通GPRS功能并具有VPN专网固定IP的SIM卡。无线终端与监测中心通过GPRS无线数据传输器组成一个通信网络，实现系统的远程数据传输。
VPN专网组网适用于监测点数量不多，数据传输频率高、实时性要求强、网络安全性要求高的系统。
