米朗MTL3高压油缸内置式磁致伸缩位移传感器
MTL3高压油缸内置式磁致伸缩位移传感器原理：
磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
米朗MTL3高压油缸内置式磁致伸缩位移传感器，有效行程80mm～3000mm，有电压（0~5V或者0~10V）、电流（4~20mA）、RS485数字输出、start-stop数字输出。可选接线方式有：防水电缆接头、航空插头与赫斯曼插头，产品型号有普通型、防爆型。内置进口波导丝作为测量单元，具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。不用重新标定，也不用定期维护。位移传感器由磁环、测量导管、信号单元、电子单元、接线盒及安装件组成，安装时磁环与机械设备活塞连接。并沿测量导管上下移动，导管内装有测量元件，它可以在外磁作用下将被测位移信号转换成比例关系的标准模拟信号输出或者数字信号。
产品主要技术参数：
★量程范围:30～5000mm
★供电电压: +24VDC
★输出形式/模拟信号：4〜20mADC、0〜5VDC、1〜5VDC、0〜10VDC 数字信号：RS485、MODBUS
★负载能力: 电压信号输出负载≥4KΩ 电流信号输出负载≤500Ω
★非线性误差: ±0.05%FS；200mm以下最大误差100μm
★重复性误差: 优于0.005%FS
★分辨率: 优于0.005%FS
★迟滞: 优于0.002%FS
★工作温度: 0〜+70℃ -15〜+60℃ -25〜+70℃ -40〜+85℃
★测杆材料: 0Cr18Ni9（304）316不锈钢（特殊定制）
★电子仓外壳材料:0Cr18Ni9（304）316不锈钢（特殊定制）
★引线方式: PVC屏蔽电缆线（默认长度：1m，也可根据用户要求提供）
★外壳防护等级: IP67

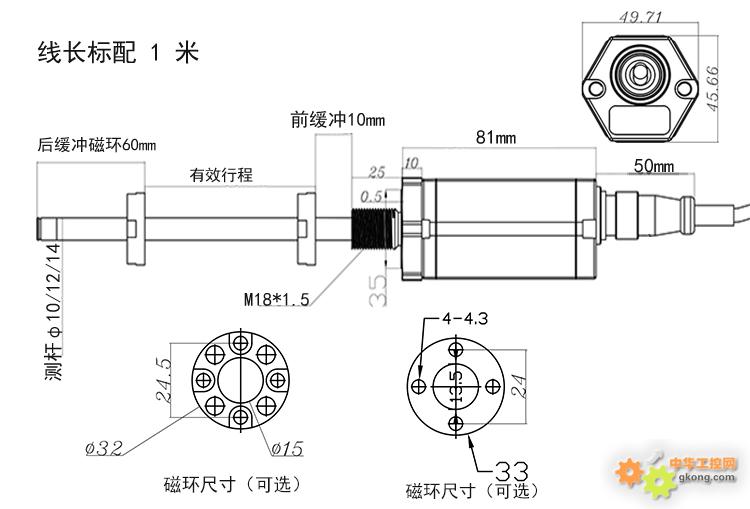

位移传感器安装尺寸图：

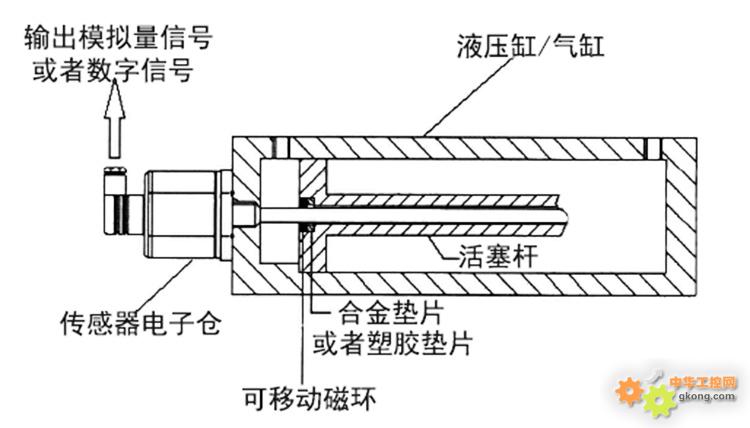

位移传感器安装示意图及安装说明：
产品默认配置为O型密封圈，适用于油缸压力1MPa以内场合；1MPa-10MPa应配置聚四氟乙烯密封圈（选型时应向厂家业务人员说明）；10MPa-35MPa应配置紫铜密封圈（选型时应向厂家业务人员说明）。
外置使用安装方法：
对测量范围小于1000mm的传感器，建议选用安装附件；大于1000mm的，选用测杆支架安装。
1．用液位传感器支架将传感器卡住，并用锁紧螺母将支架固定在传感器的螺纹上。
2．将磁环用内六角螺钉M3×12固定在磁环支架上，当将磁环装在测杆时，螺钉头部应朝向电子仓侧；磁环应尽量与测杆同心且无接触，但磁环稍有偏心不会影响传感器的性能。
3．将固定板条紧绕在测杆的最末端，并用两个M3×8螺钉和两个M3螺母固定好。注意：安装附件只提供一根固定板条，将其固定在距测杆末端50mm以内；测杆支架安装方式附件有三根固定板条，安装方法为：一根固定在距末端约25mm以内，另外两根均布在测杆上。
4．最后将整个初装好的传感器根据安装要求用自制螺钉固定好即可。
内置使用安装方法：
1、内置安装时，将传感器旋入M18x1.5安装孔，应注意O型圈的安装，防止应安装问题造成使用中安装孔处泄露。
2、根据磁环的位置，在自制的活塞上钻4个螺纹孔，将磁环用内六角螺钉M4x10固定好。螺钉头部应朝向传感器的电子仓方向。安装中磁环应尽量与测杆保持同心（安装导致的磁环偏心问题不会对测量精度造成影响）。如果设备在使用中有振动因素的影响，可在磁环与活塞之间加装聚四氟乙烯导向套。
3、如果活塞为导磁材料制作，需要再磁环与活塞之间加装非导磁垫圈，避免对测量数据造成干扰。
MTL3高压油缸内置式磁致伸缩位移传感器选型说明：
