1、产品概述
恒星物联排水管网一体化闸站监控终端是一款集成度较高的智能测控产品，一体化闸站监控终端采用丰富的接口设计，支持模拟量、开关量、数字量等信号输入，具备本机高清触摸屏实时监控。一体化闸站监控终端可通过4G、以太网方式将数据实时传输到泵站监控系统平台，实现对排水泵站环境监控，实现水泵启停远程控制，实现无人值守。
恒星物联排水管网一体化闸站监控终端广泛应用于城镇排水等领域。
2、功能概述
1.泵站环境监控
恒星物联排水管网一体化闸站监控终端具备多种通讯接口，可支持对温湿度传感器、水浸传感器、流量传感器、压力传感器、电力监测仪表等数据进行采集，实现对泵站环境的实时监测、告警。
2.水泵远程监控
一体化闸站监控终端 集成高清监控触摸屏，通过触摸屏对水泵运行状态监测及控制，可通过手动、自动、远程方式对水泵进行控制，并根据监测传感器数据及控制工艺流程要求实现对水泵联动控制。
3.参数远程配置
一体化闸站监控终端 支持以太网、4G、WiFi多种上行通讯方式，满足各种排水泵站场景需求。通过简单、易用的参数配置软件可实现设备参数远程配置，使用简单，维护方便。
4.设备远程升级
一体化闸站监控终端 支持数据加密、数据存储功能，支持设备程序远程升级及远程运维管理。
3、产品特点
1.接口丰富
一体化闸站监控终端 采用采用丰富的接口设计，支持以太网、4G、Wifi等多种通讯方式，支持开关量、模拟量、数字量等信号输入。
2.扩展性强
一体化闸站监控终端 具备良好的可扩展性，可根据监控泵站规模及水泵数量需求对信号采集模块进行灵活扩展；可根据监测要求对新增加安装的各类传感器进行快速接入。
3.功能完善
一体化闸站监控终端 功能完善，支持本机触摸屏实时监控，实现水泵、泵房远程监控，可对水泵启停、能耗、故障、运行状态等进行实时监测。
4.可靠性高
一体化闸站监控终端 采用工业级器件设计，具备较强的抗电磁干扰性能，具有良好的防护特性及高低温特性，可在-40℃到85℃宽温环境范围内稳定工作，能满足泵站下恶劣环境的应用需求。
4、技术参数
1.通信参数
|
参数
|
数值
|
|
网络接口
|
|
LAN
|
10/100Mbps 自适应，RJ45
|
|
隔离保护
|
15KV 空气放电及 8KV 接触放电保护
|
|
4G通信
|
|
运营商
|
可选联通、移动、电信
|
|
通信协议
|
MQTT/COAP/LWM2M
|
|
通信状态
|
600mA（峰值）
|
2.性能参数
|
参数
|
数值
|
|
RS485接口
|
2路
|
|
模拟量输入
|
8路，4-20mA/0-5V
|
|
开关量输入
|
8路
|
|
开关量输出
|
8路，额定负载：AC125V 5A ，DC30V 5A，
|
|
触 摸 屏
|
7寸
|
|
电磁兼容
|
EMC4级
|
|
水泵控制数
|
2-4台
|
|
电能参数
|
电压、电流采集
|
|
供水模式
|
恒压供水
|
3.电气特性
|
参数
|
数值
|
|
工作电压
|
AC220V，50Hz
|
|
控制电机功率
|
0.3到75KW( 可选)
|
|
控制电压
|
AC380V
|
|
保护机制
|
过压、过流、缺相等保护
|
4.运行环境
工作温度： -40 ~ 85℃
相对湿度： 0~ 95% (无凝结）
5、一般特性
外壳材质：钢板喷塑
厚度：1.2、1.5、2.0mm可选
重量：＞30kg
尺寸：1200*600*350mm（可定制）
防护：IP54
安装方式：壁挂安装、立地安装

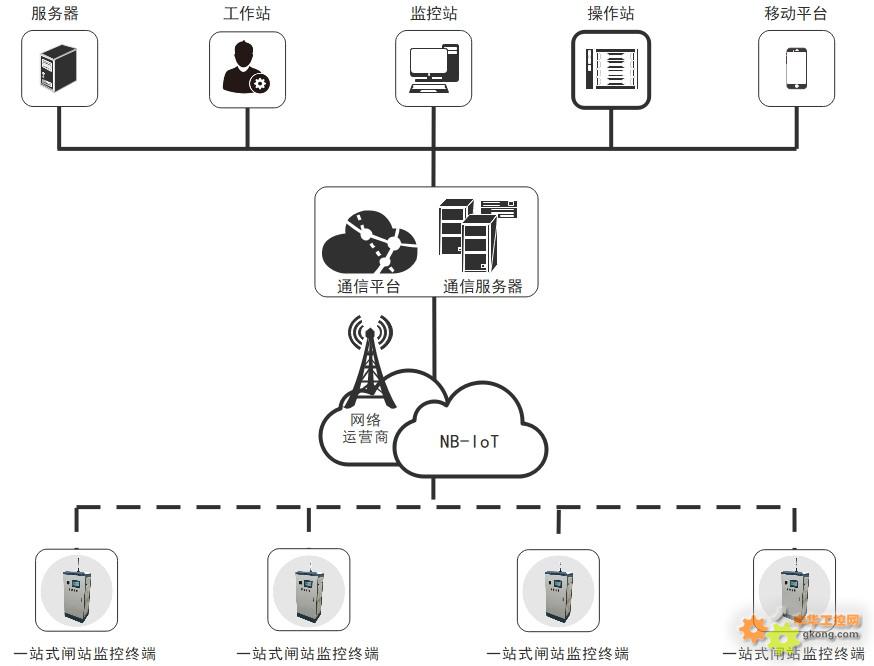

5、应用示意图

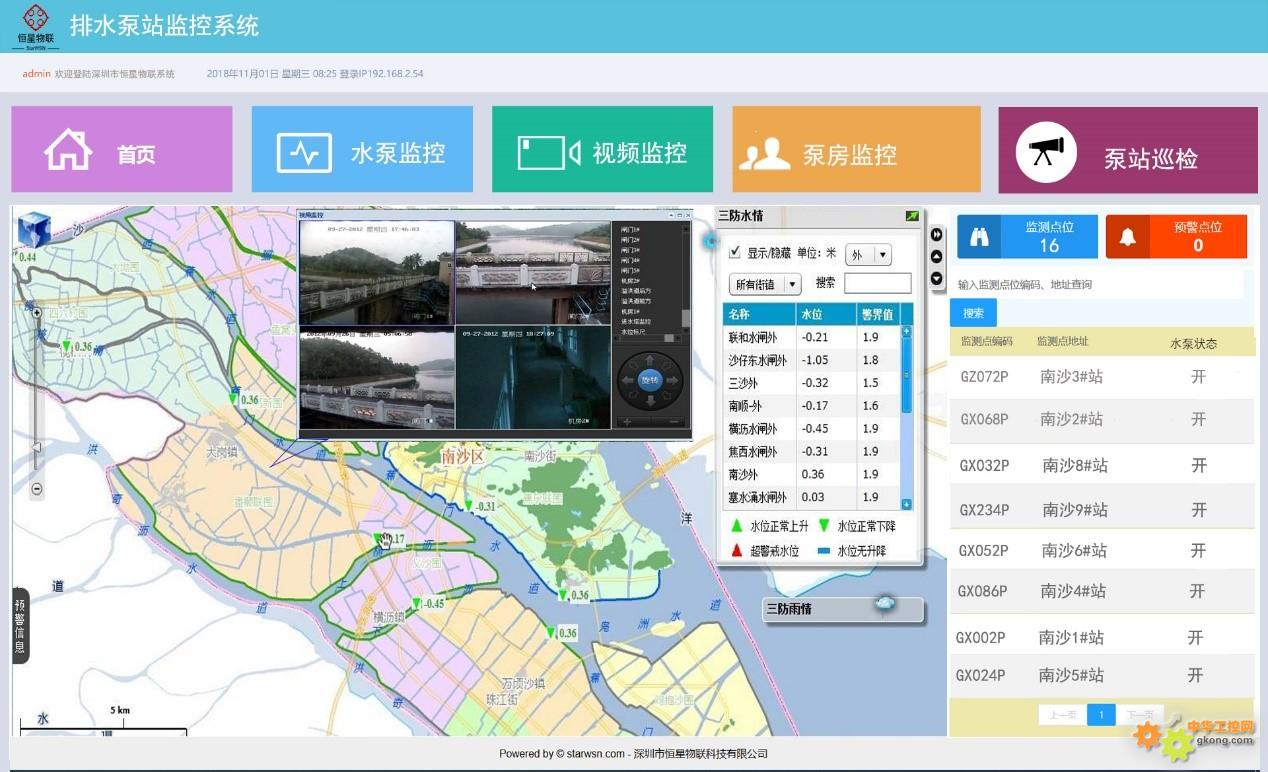

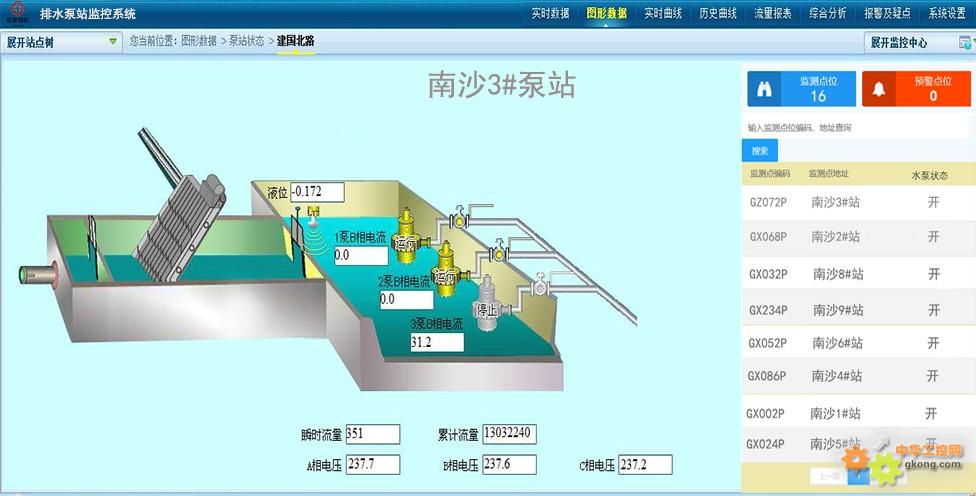

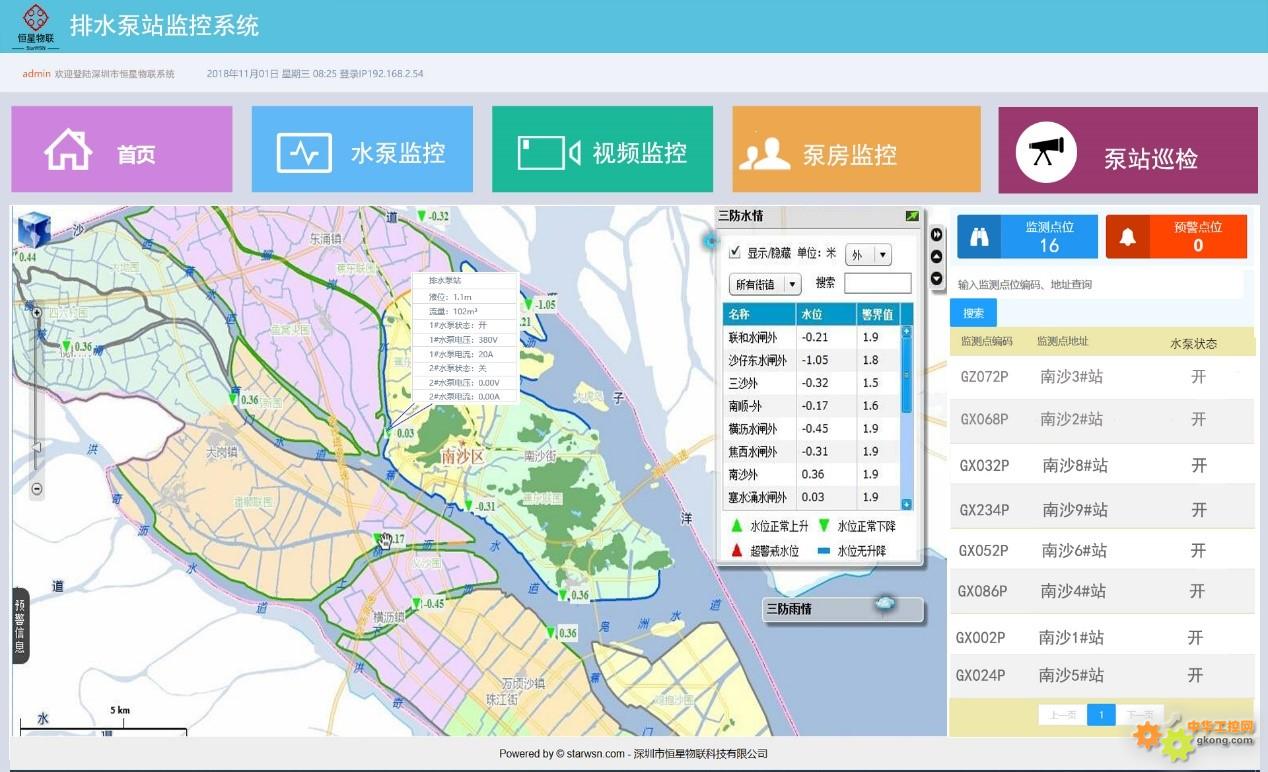

6、配套软件

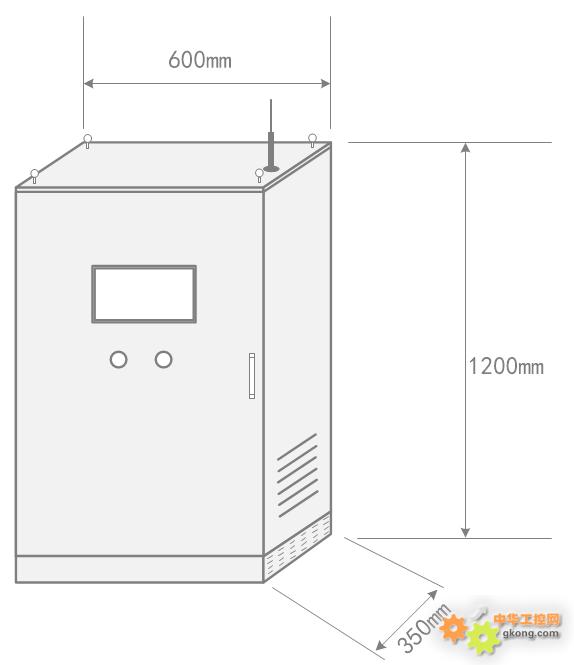

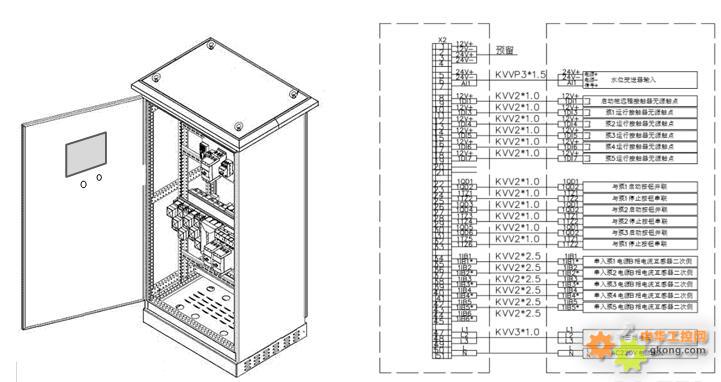

7、外形尺寸
8、安装说明
一体化闸站监控终端采用壁挂安装（大型泵站采用立地安装），安装时要确保设备良好接地，并根据原有控制柜电气图及实际接口进行接线测试，测试正确后方可上电运行。
