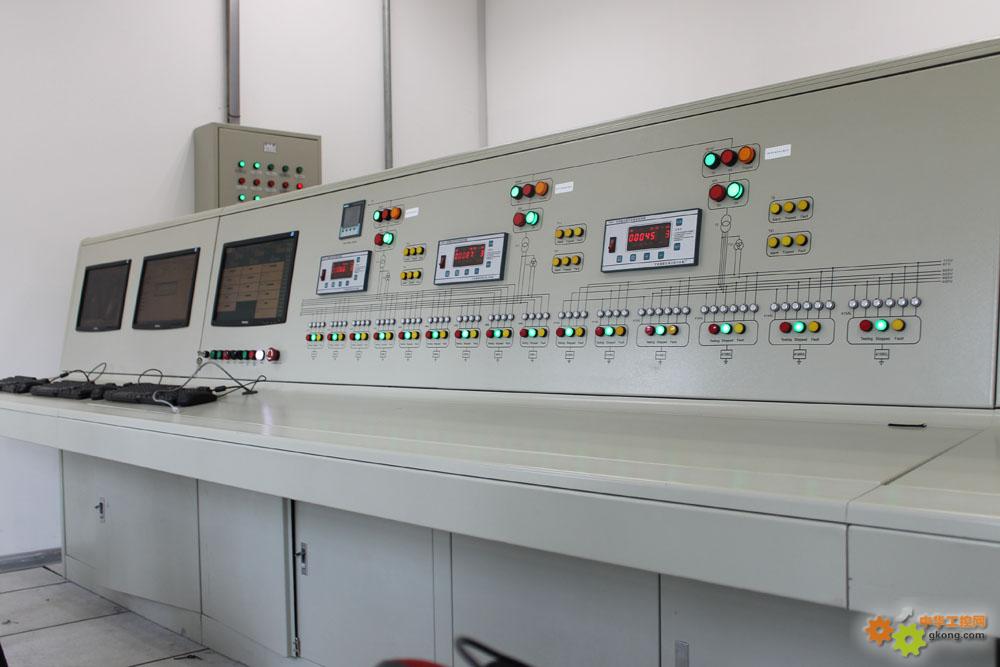

本设备主要由两部分组成：分别是试验电源和控制系统。
（1）试验电源：本设备配置的电源元器件均采用军工品质产品，均经过老化、寿命等严苛试验考核，可以满足试验设备的各种特殊要求，电源可提供手动调节与自动调节两种模式，可通过上位控制软件监控电压、电流等电源参数，方便用户使用。
电源输出考虑各种安全因素，在用户接线等情况下自动断开，以保证操作人员安全，同时，电源提供包括短路、过载、漏电等各种故障状态下的保护功能，以确保人员及设备安全。
（2）控制系统：基于西门子S7系列PLC及研华上位工业计算机（采用西门子WinCC或NI公司Labview上位组态软件）设计，以完成试验过程中所有参数设定及控制工作，对试验过程中试品动作精度、可靠性等各项参数进行测量、记录与比较，并为试验过程提供完善的过压、过流、超时等保护功能。控制系统内置研华公司高速数据采集板卡，对试验过程中各种参
一、使用条件：
（1）使用海拔高度：≤ 1000m
（2）使用地点：户内
（3）环境温度：周围空气温度不高于+45℃，不低于-10℃，并且24小时内平均温度不高于+40℃，最大温差不少过25℃。
（4）大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%在较低温度时允许有较高的相对湿度，例如在+20℃时相对湿度为80%，但应考虑到由于温度变化，有可能会偶然产生适度的露。
（5）耐地震能力：≤8级
（6）污染等级：3级
二、性能指标：
（1）试验电源：跟据用户要求，本设备提供以下5组电源
① 交流 0～220V（连续可调）， 误差＜0.2％ ；
② 直流 0～150V（连续可调）， 误差＜0.2％ ；
③ 直流 24V， 误差＜0.2％ ；
④ 交流电流源（连续可调），
电流：0～20A； 误差＜0.2％ ；
⑤ 直流电流源（连续可调），
电流：0－20A ； 误差＜0.2％ ；
各电源均为单路输出形式，每组电源均引出端子接线式与插拔式两种连接方式，每种连接方式引出6对接头，以供用户使用。
（2）控制系统
① 试品数量：在电源容量许可的情况下，本设备最多可同时对5组试品进行试验；
② 试验功能：本设备在操作者设置试验的次数、时间、试验项目、电压、 电流等参数后，可以自动有效的完成试验要求，并自动生成试验结果 报表（次数、时间、试验项目、电压、电流的极限值按国家标准执行），判别是否合格；被试电器在规定的电压范围内是否能可靠吸合和释放。能进行过流继电器保护动作试验。测试过流继电器触点分合是否正常，动作电流、返回电流是否满足标准整定值的要求。能对各种型号的时间继电器（包括得电延时和失电延时）进行动作试验，测试其触点分合是否正常，动作时间值是否满足设定值的要求。
③ 参数记录：控制系统可测试并自动记录各主、辅触点的分合（自动记录分合的触点状态以及分合时的电阻值），并能自动记录接触器吸合、释放的动作逻辑、动作电压、电流以及动作时间等；
④ 测试精度：控制系统时间测量范围：0~199s，测试误差＜100ms ；
⑤其他功能：控制系统记录能够自动生成报表存档，可以进行多次的连续测试并且比较分析出结果；设备安装有可调的适用于各种型号的接触器测试时的固定装置。
