系统概述

井筒电磁热风机触摸屏控制系统是专为民用、工业用井筒电磁热风机开发的一款控制系统。该控制系统采用触摸屏加控制器的模式，具有采样精确、控制合理、操作简便、画面美观、可定制性高、智能程度高、时间显示准确可靠、参数掉电不丢失、易安装等优点。

触摸屏为威纶通7-10寸TFT真彩液晶屏，色彩真实，使用寿命长。作为系统人机交互界面，它可显示整个系统的运行状况，可设定4-6个工作模式（标准模式，全天模式，周末模式，防冻模式，强制模式，电话模式等），具有6时段定时，功率1-10档可调，多重系统保护设置，查看设备状态，查看出风温度、进风温度、室温等历史记录，并可查看历史数据趋势图等诸多功能。清晰的画面，完善的功能使您更加随心所欲掌控整个系统。

控制器具有多路开关输入量，多路温度输入量，多路热电偶采集输入量，便于采集多路传感器数据，可显示多个温度，多重安全保护，可控制多个设备（多组加热设备、多个风机）。控制器的开关输入量、输出量均经光耦隔离，抗干扰性强。

目前该系列产品已在多地使用,其完善的性能，可靠的质量，赢得了用户的一致好评。

系统功能特点
1. 7-10寸触摸屏显示，界面美观，操控简单，功能强大，可根据客户要求定制。
2. 有多重保护功能，系统运行安全可靠。
3. 控制器内置24V电源，可给触摸屏供电，两者由RS-485通讯线相连，安装使用十分方便，占用空间小。
4. 本系统抗干扰性能强，宽电压设计，运行稳定，适用范围广泛。

系统使用的基本条件
1. 电源电压适用范围：输入电压 AC90V~260V(单相)
2. 交流输入电源频率：50Hz
3. 工作环境温度 -15℃~+70℃
4. 工作环境湿度： 20~95 %RH
5. 温度设定范围：+5℃~+299℃
6. 当前温度显示范围：0℃~+999℃

系统的结构组成

4.1系统组成

1. 触摸屏 1块
2. 控制器 1块
3. RS-485通讯线 1根
4. K型热电偶 3根（选配）
5. 过温保护传感器 1 ~ 5根（选配）
6. 其它传感器选配

4.2接口说明

控制器为触摸屏提供工作电源，并对整个系统强电实现控制输出. 其接口如下：

220V 交流220V电源输入
24V 直流24V电源输出（触摸屏供电用）
通讯口触摸屏与控制器通讯接口
风机继电器输出（干接点）
加热体继电器输出（干接点）
温度出风温度、进风温度或者室温传感器探头接口
流量开关接口（流量开关为选配部件，用户可自行配设，不用时将插座短路即可）
过温过温保护传感器探头接口

安装

将触摸屏和控制器之间的电源线及通讯线连接好，然后分别将触摸屏和控制器安装到面板和箱体中，将事先做好的热电偶、过温保护传感器探头等接到控制器相应的位孔中。

详细说明如下：

5.1触摸屏

7寸触摸屏

7寸触摸屏正面尺寸为：200.35mm x 146.35mm

7寸触摸屏的安装开孔尺寸为：192mm x 138mm

10寸触摸屏

10寸触摸屏正面尺寸为：271mm x 213mm

10寸触摸屏的安装开孔尺寸为：260mm x 202mm

请注意在产品背后安装设备时，请确保交流电源线，接触器，启动器，继电器和其他类型的电气接口设备与触摸屏距离较远，特别应与开关电源保持较远距离，且这类设备输入，输出电缆必须采用屏蔽电缆，并将屏蔽网接到系统的星形接地点。
触摸屏需安装在深度超过105mm的柜体中，并且为了不影响正常的打开面板，建议触摸屏四周保持25mm的空间距离。
安装方法：将触摸屏放入安装孔中，从面板背面将安装螺钉分别卡入产品外壳周围的固定孔，然后逐个锁紧螺钉，直至产品牢靠固定在面板上。
附触摸屏厂家安装说明一份，请详阅。

5.2控制器

控制器尺寸为：179mm（长） x 100mm（宽） x 77mm（高）
控制器安装方式为：标准35mm导轨安装

电气连接

6.1控制器端子定义

DB9接口
1	·	·	31
2	1M	5M	32
3	Y0	X0	33
4	Y1	X1	34
5	Y2	X2	35
6	Y3	X3	36
7	2M	6M	37
8	Y4	X4	38
9	Y5	X5	39
10	Y6	X6	40
11	Y7	X7	41
12	·	·	42
13	·	·	43
14	3M	7M	44
15	Y8	A0	45
16	Y9	A1	46
17	Y10	A2	47
18	Y11	A3	48
19	·	8M	49
20	·	A4	50
21	4M	A5	51
22	Y12	A6	52
23	Y13	A7	53
24	·	·	54
25	·	·	55
26	B	·	56
27	A	FG	57
28	0V	N	58
29	24V	L	59
30	·	·	60

表6.1 控制器端子定义

6.2详细接线方法

DB9接口为485通讯接口，通过随机配送的通讯电缆连接至触摸屏的DB9通讯接口上
Y0-Y11为加热体控制输出接口，1M、2M、3M分别为这12个加热体输出的公共端
Y12-Y13为风机控制输出接口，Y12为1号风机，Y13为2号风机，4M为这2个风机输出的公共端
24V、0V为24V电压输出，给触摸屏供电，分别接至触摸屏的24V、0V
X0为过温保护输入接口， 5M为这4个输入口的公共端
热电偶输入接口：X3（36）为出风温度热电偶输入（+）端，6M（37）为出风温度热电偶输入（-）端；X4（38）为进风温度热电偶输入（+）端，X5（39）为进风温度热电偶输入（-）端；X6（40）为室温热电偶输入（+）端，X7（41）为室温热电偶输入（-）端
A0-A3为备用传感器输入接口，7M为这4个输入口的公共端
A4为流量开关输入接口，A5-A7为备用传感器输入接口，8M为这4个输入口的公共端
L、N接交流220V电源，FG接大地

说明：所有的输出均为继电器输出，最大允许电流2A/交流220V，无法直接控制加热体或风机，请接交流接触器使用。

使用方法

通电前先检查各部分电路是否已按要求连接。

触摸屏上电后自动启动，进入首页。

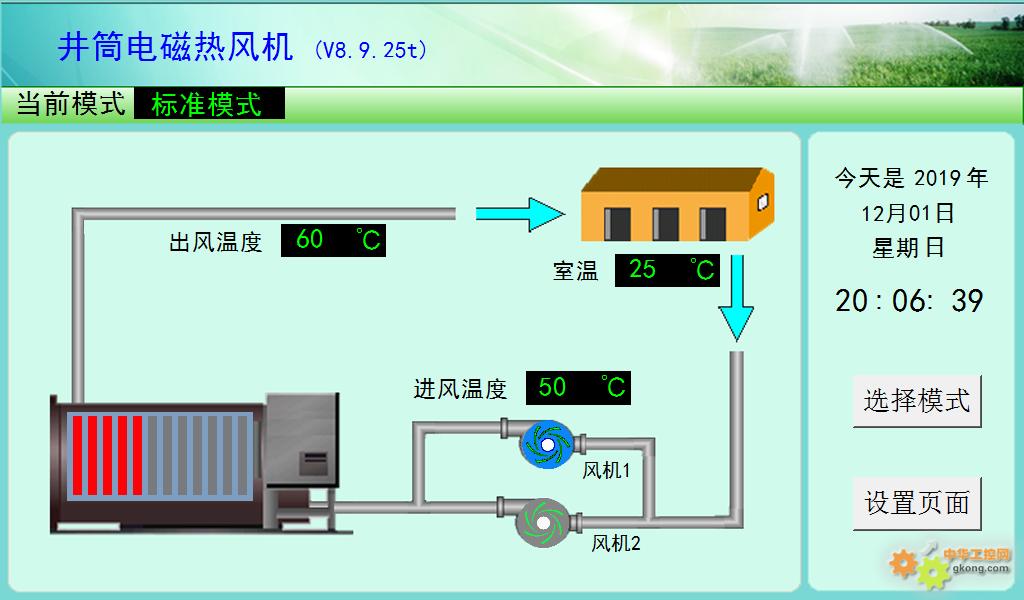

7.1首页

图7.1 首页

“首页”显示整个系统运行状态：当前出风温度、当前进风温度、当前室内温度、系统的工作状态、当前工作模式、风机是否运转、加热体工作情况、是否有报警等等。对于“首页”可控部分说明如下：

“选择模式”按钮，点击进入该页面：

“报警”警示灯：有报警产生时，页面上方显示栏右侧自动出现“报警点击查看详情”闪烁字样，并发出报警声（在系统设置页面可设置是否发出报警声音）。此时点击此处可弹出“设备状况”页面，提示系统出现的问题。警示灯会一直闪烁直至系统问题得到解决。
“设置页面”按钮：点击此键可进入设置页面：工作模式设置、强制风机、设备状态、温度记录、24H工作记录、系统设置等。

7.2“工作模式设置”页面

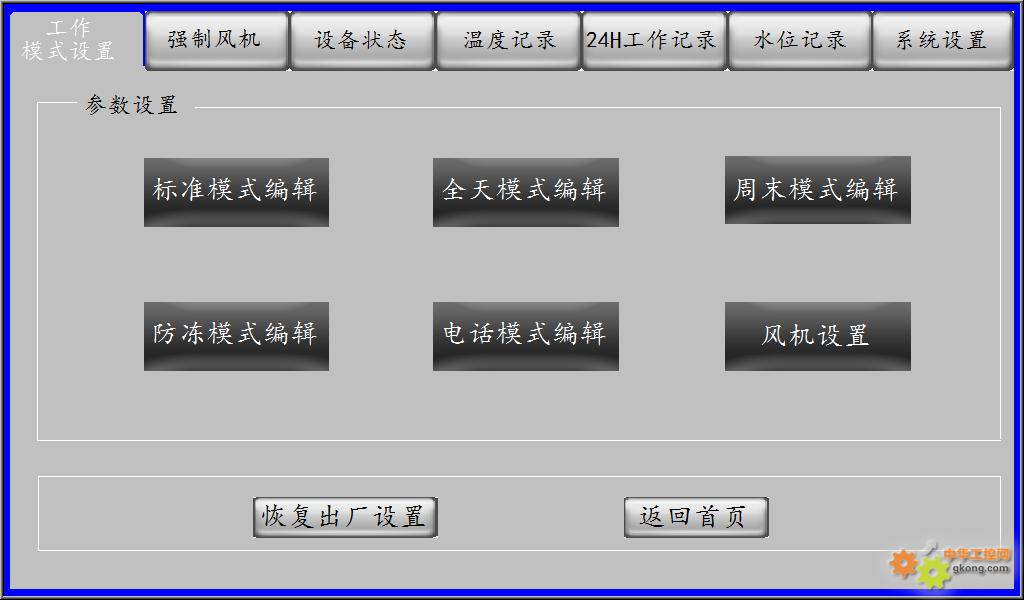

图7.2 “工作模式设置”页面

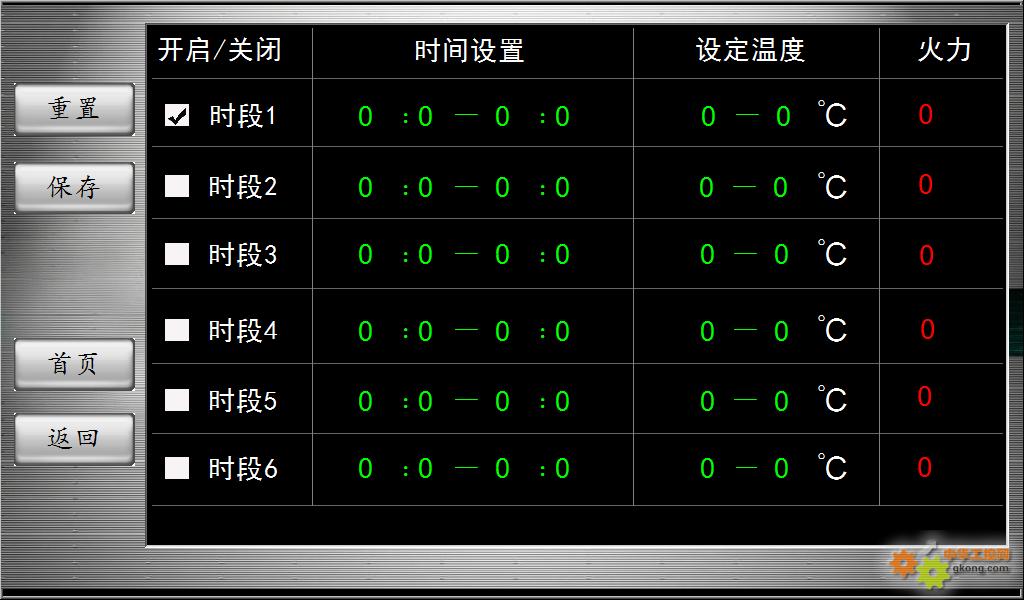

7.2.1标准模式编辑

图7.3 “标准模式编辑”页面

标准模式可进行6个时段时间及温度设置，功率1-10档可调：

点击6个时段前的复选框可开启或者关闭该时段；
点击数据可出现编辑框，调整数据大小
编辑完后可进行整体保存或者取消更改数据（重置）
点击“保存”后，系统自动进行“可行性运算”，将运算完后的合理性结果显示出来并保存。
在标准模式运行时，若系统时钟正处于定时开机时间范围内，风机和加热器的工作情况如下：

当检测到的温度Ｔ<此定时时段的设定温度下限时，系统先打开风机运行120秒，然后加热器投入工作。

当检测到的温度Ｔ>=此定时时段的设定温度上限时，系统断开加热器，风机运行120秒，待加热箱中的余热散出后，关闭风机。

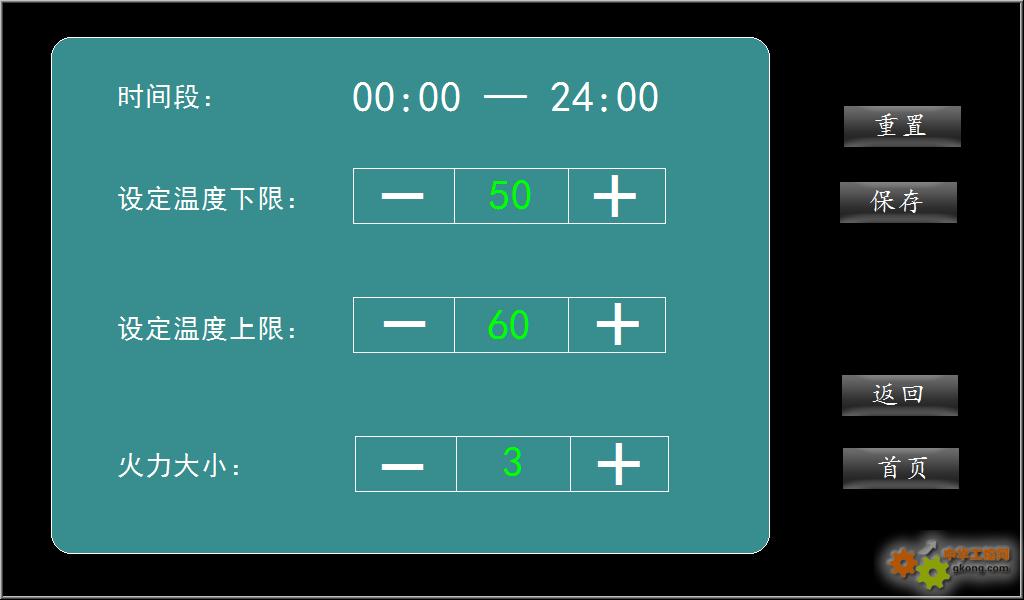

7.2.2全天模式

图7.4 “全天模式”页面

点击“+”、“-”可调整数据大小
编辑完后可进行整体保存或者取消更改数据（重置）
点击“保存”后，系统自动对数据检测纠正，将纠正后的合理性结果显示出来并保存。

7.2.3周末模式

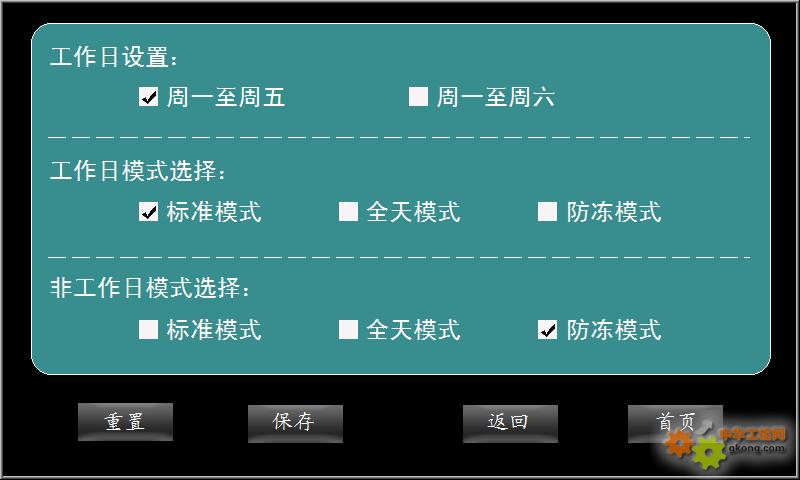

图7.5 “周末模式”页面

在周末模式中，可设置工作日和非工作日；在工作日和非工作日时均可设定标准模式、全天模式或者防冻模式三者其中之一为其工作模式。此种模式方便周末休假的客户使用。

7.2.4 风机设置

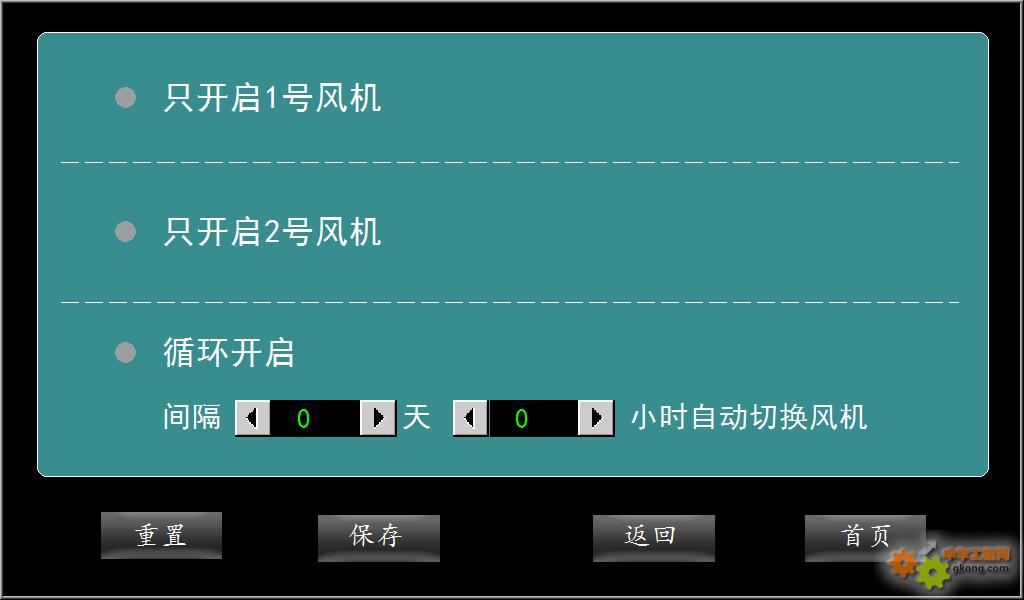

图7.6 “风机设置”页面

此页面可以设定风机的工作方式，可以单台工作，也可以2台风机每隔一段时间自动切换,间隔时间可任意设定。

7.2.5恢复出厂设置

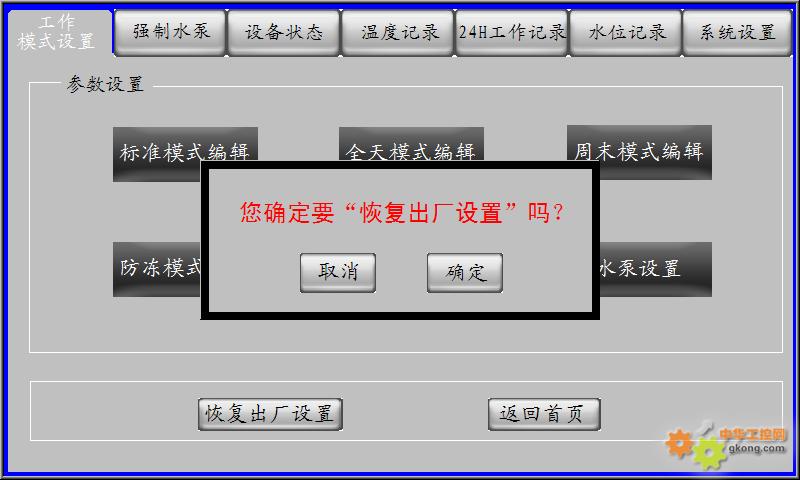

图7.7 “恢复出厂设置”页面

点击“恢复出厂设置”按钮可弹出确认对话框，确认后可以将所有数据恢复成出厂设置。

7.3“强制风机”页面

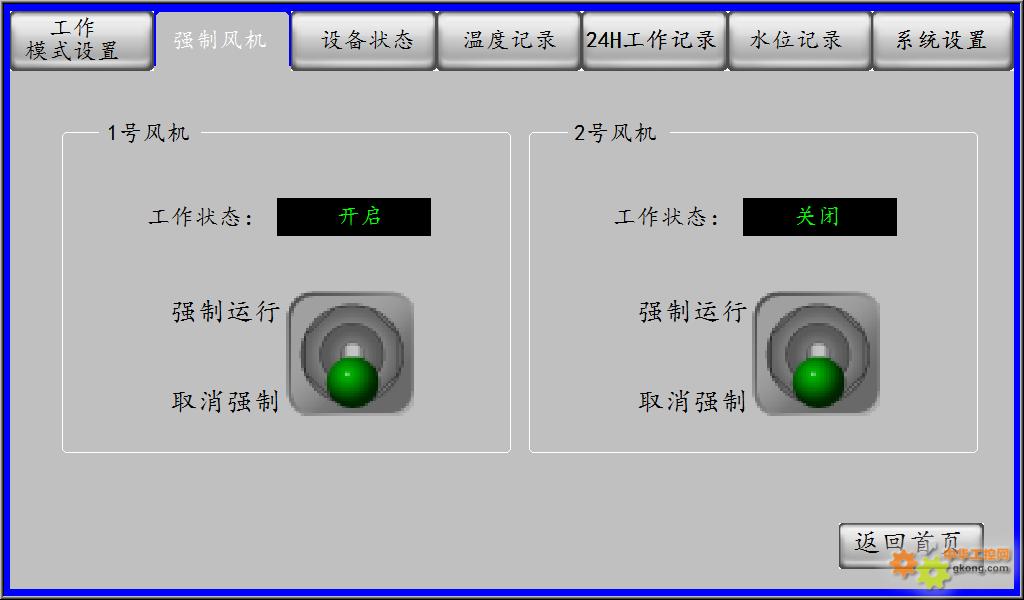

图7.8 “强制风机”页面

在此页面中，所有风机都可以强制开启或者关闭，此功能用于关机状态下的系统调试。

7.4“设备状态”页面

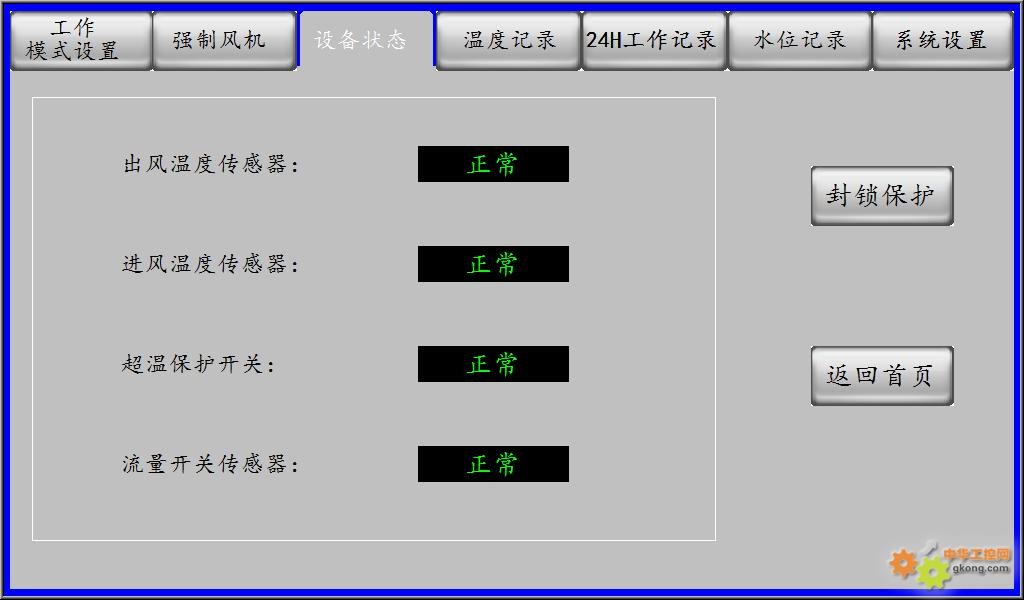

图7.9 “设备状态”页面

“设备状态”页面（图7.11）显示了信息采集模块的工作状态，给用户提供设备状况，以便损坏时及时维修。

7.5“温度记录”页面

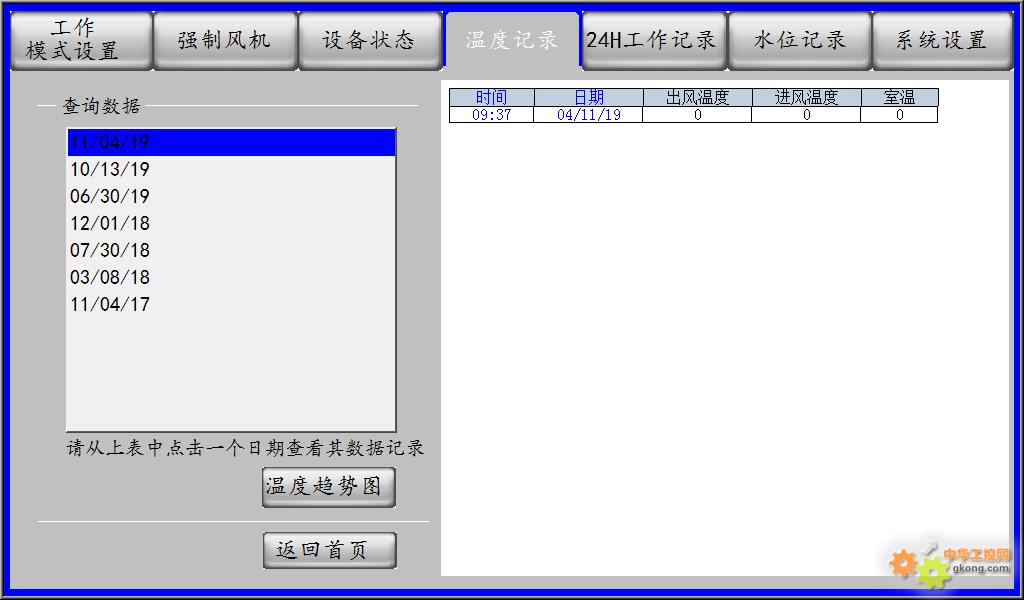

图7.10 “温度记录”页面

系统每隔10分钟自动采集当前的出风温度、进风温度、室温数据并保存，用于用户查看历史数据
系统每天将保存的出风温度、进风温度、室温数据分别生成一个文件存于系统，每个文件保存10天便自动删除。系统将保存的文件按照日期顺序陈列于左侧列表框中，用户可根据需要调阅某个日期的数据，点击“温度趋势图”可生成相应的曲线图，以供用户更形象的查看数据动态。

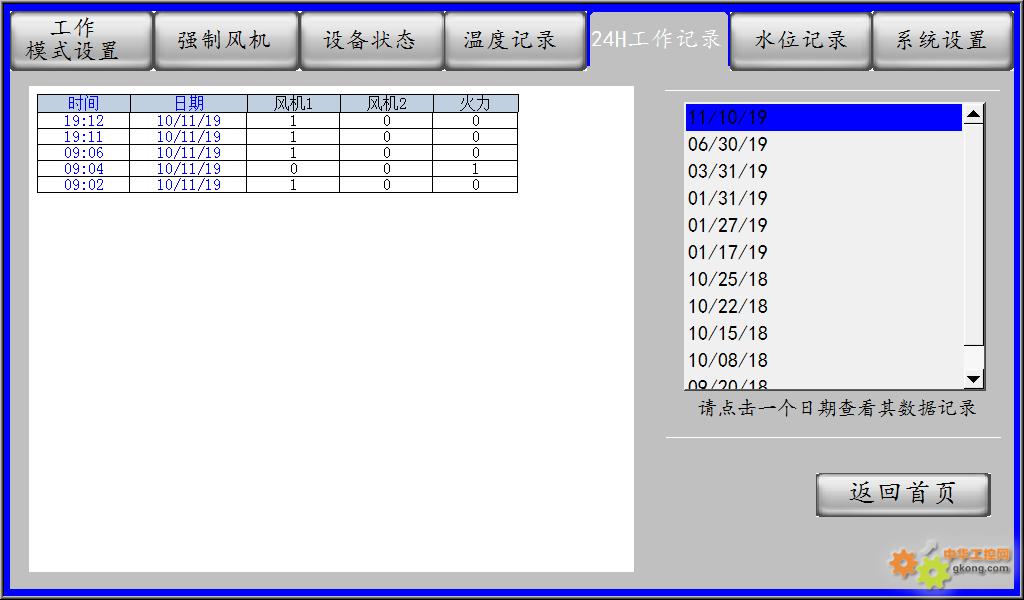

7.6“24H工作记录”页面

图7.11 “24H工作记录”页面

当风机运行状态或者加热体功率发生变化时，系统自动记录下当时的风机以及加热组工作状况，每天形成一个历史文件保存于系统10天，用于客户查看工作情况。

7.7“系统设置”页面

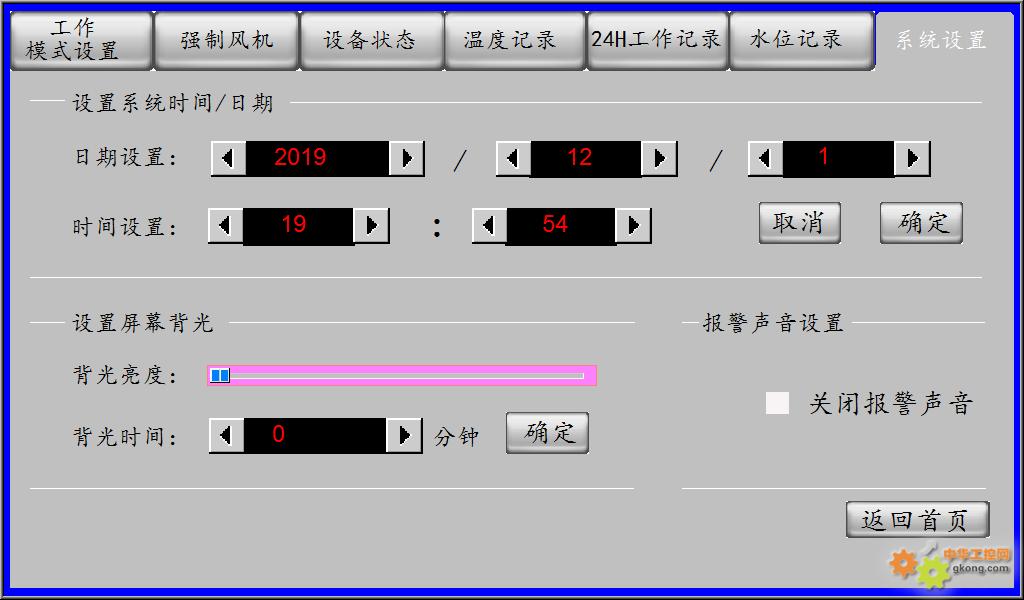

图7.12 “系统设置”页面

在本页面中，可以设置系统时间，背光灯亮度，背光时间，关闭报警声音。点击“确定”按钮生效。
