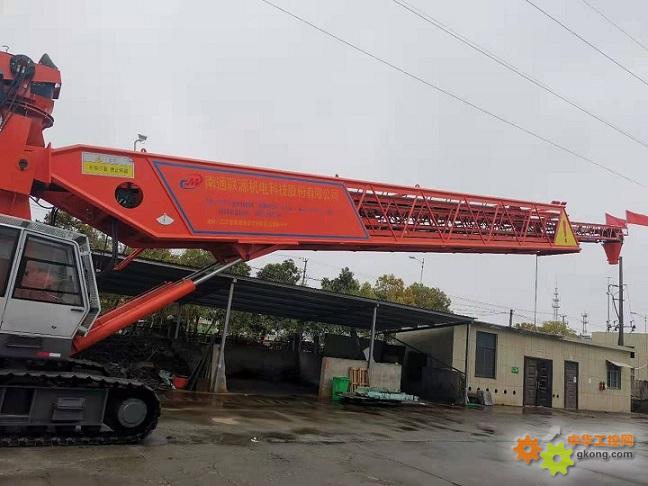

履带式混凝土布料机液压和电器原理介绍
一）混凝土布料机液压原理
        当布料机采用液压来传递动力时，液压泵由柴油发动机驱动，由液压泵输出的压力油，通过控制阀所控制，驱动各个装置的执行元件（液压马达、油缸），液压马达产生的扭矩，通过减速机传递给卷筒，主动轮等，控制阀是由装配在司机室下的伺服阀所产生的液压导向指令进行转换的。在液压系统中设有安全阀，防止系统压力过大。变更安全阀的压力会引起破损机器的危险，因此绝对不能任意去调整安全阀。当采用液压油来传递动力时，液压油是本机的生命，因此要切实的进行油的管理和更换，滤油器的维修等。
二）混凝土布料机电器原理
2.1电器系统简介：
本系统由布料驱动控制、电子监视、柴油机底盘电器三个部分组成，该系统是专门针对液压布料机设计的，具有以下特点:
1）由专用的智能仪表对布料机的出料口荷重进行检测并能保护和报警。
2）控制布料架的伸缩，启停布料及上料液压马达。
3）保护布料架的伸缩，启停布料及上料液压马达。
4）修改系统的运行参数，以适合不同工况的要求。
5）显示器表面IP65构造，防水和防油。
本机电器全部由车载蓄电瓶供电，系统主要涉及24VDC、12VDC、220VAC三个电压等级，其中只有秤重仪使用经过逆变的220VAC电源，其余设备均使用安全电压等级电源，有效保证系统安全。
2.2.电器系统的控制过程

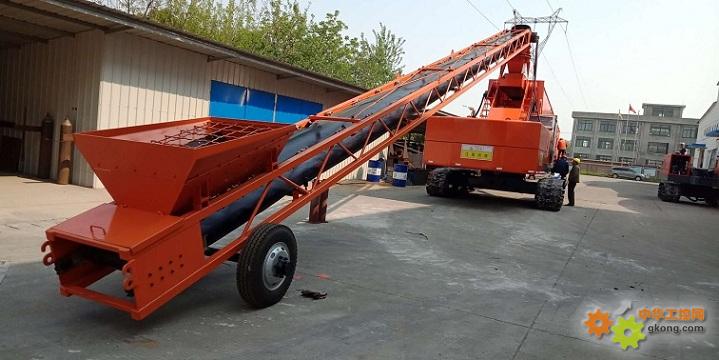

         启动柴油发动机后，打开操作室里的电源箱开关，给秤重保护议、摄像监视等相关电器设备上电，此时通过摄像监视屏可观察到布料皮带和上料皮带的情况，通过操作台上的伸缩开关钮s13,接通伸缩电磁阀（Y5A/Y5B）回路，驱动液压系统，可以使桁架到达工作需要的位置，在准备工作就绪的情况下，可以启动布料皮带和上料皮带：合上布料开关钮s11接通布料电磁阀（Y8A/Y8B）回路，启动布料皮带开始运转，合上上料开关钮s12接通上料电磁阀（Y7A/Y7B）回路，启动上料皮带开始运转，此时可以输送混凝土进行浇筑，在浇筑混凝土的过程中如果遇到出料溜管堵塞等导致出料口处的重量达到设计限定数值，操作台上的秤重保护仪将报警，同时皮带停止运转，只有当出料口的异常清除或是检测重量回到安全数值以??下时，才能重新启动皮带运转，否则皮带启动开关钮s11/s12合闸无效，以保证设备的安全。另外在操纵桁架伸缩时，设有伸缩限位器，当三节桁架完全伸出/收回时，限位器断开相应电磁阀控制回路使桁架伸缩动作停止，保证桁架伸缩的安全。
