一、产品用途

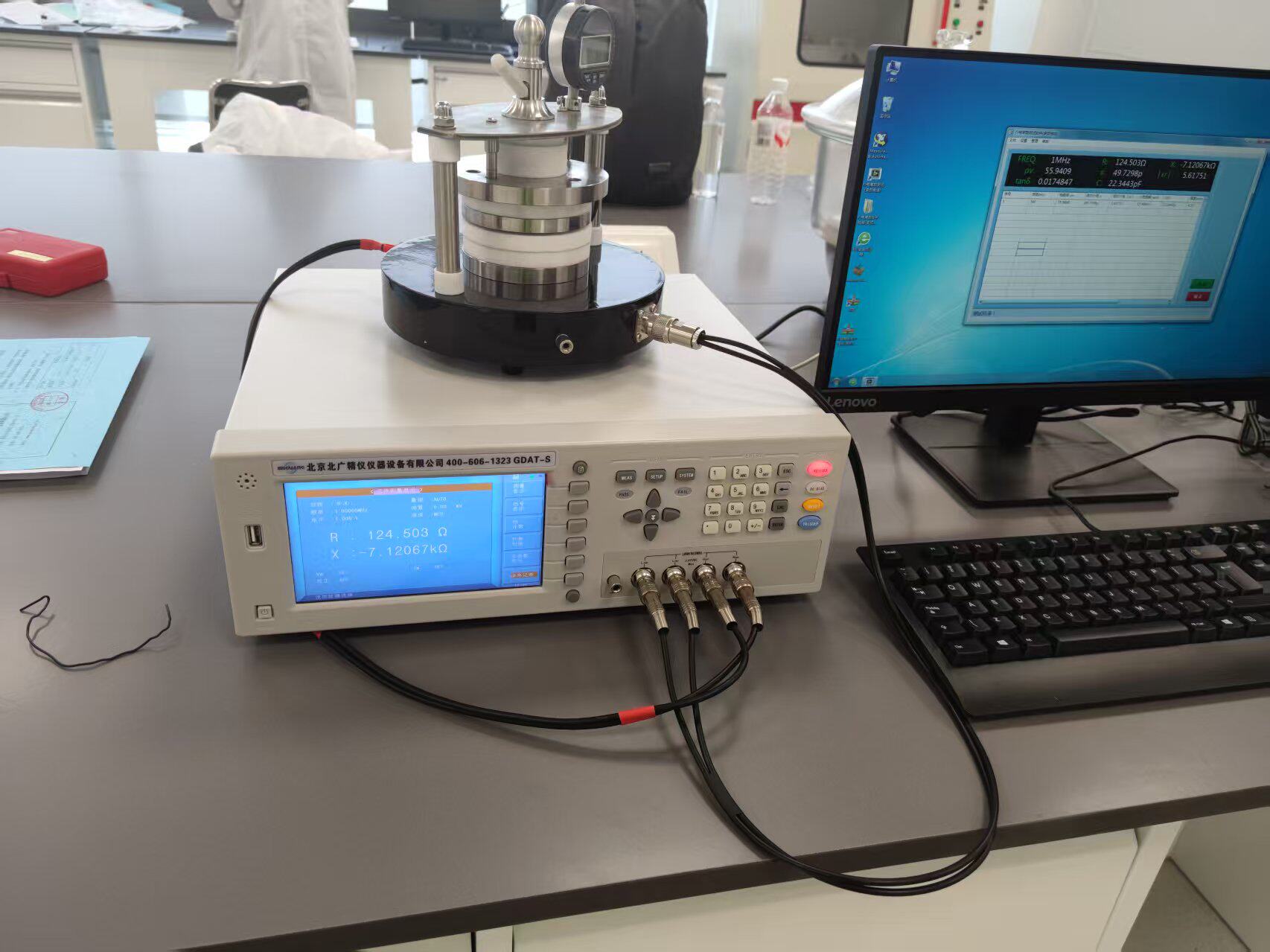

全自动介质损耗测试仪中测试装置是由平板电容器组成，平板电容器一般用来夹被测样品，配用高频阻抗分析仪作为指示仪器。绝缘材料的介电常数和损耗值是通过被测样品放入平板电容器和不放样品的D值(损耗值)变化和Cp（电容值）读数可以直接不用人工计算得到
全自动介质损耗测试仪由高频阻抗分析仪、测试装置，标准介质样品组成，能对绝缘材料进行 高低频介电常数(ε)和介质损耗角(D或tanδ) 的测试。它符合国标GB/T 1409-2006,美标ASTM D150以及IEC60250规范要求。
工作频率范围是20Hz～1Mhz 2Mhz 5Mhz(选配）, 三种选项它能完成工作频率内对绝缘材料的相对介电常数(ε)和介质损耗角 (D或tanδ)变化的测试。
二、概述

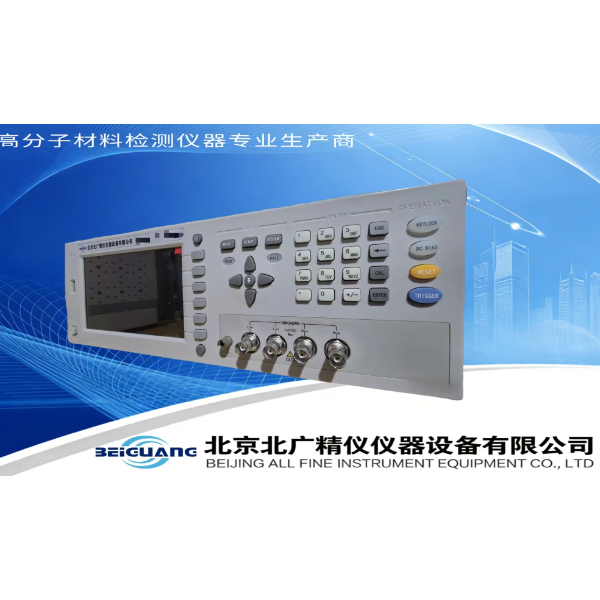

全自动介质损耗测试仪是具有多种功能和高测试频率的新型阻抗分析仪，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率高2MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能、平衡测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
GDAT-S系列产品是电子元器件设计、检验、质量控制和生产测试强有力的工具。其超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。GDAT-S系列产品以其的性能可以实现商业标准和军用标准如 IEC 和 MIL 标准的各种测试。
测试仪是符合 LXI 标准的新一代阻抗测试仪器，其 0.1%的基本精度、20Hz ～ 5MHz 的频率范围可以满足元件与材料的测量要求，可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。
三、产品优势
1. 变压器参数测试功能
2. 高测试速度:13ms/次
3 电压或电流的自动电平调整（ALC）功能
4. V、I 测试信号电平监视功能
5.内部自带直流偏置源
6. 可外接大电流直流偏置源
7.可直接得到介电常数和介质损耗 不用人工计算
8.可测试电阻
9. 4.3寸TFT液晶显示
10. 中英文可选操作界面
11. 高5MHz的测试频率
12. 平衡测试功能
13. 10点列表扫描测试功能
14. 30Ω、50Ω、100Ω可选内阻
15. 内建比较器，10档分选和计数功能
16. 内部文件存储和外部U盘文件保存
17.量数据可直接保存到U盘
18. RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
19. 高频阻抗分析仪电容值Cp分辨率0.00001pF和6位D值显示，保证了ε和D值精度和重复性。
20. 介电常数测量范围可达1～105
四、ε和D性能：
▶固体绝缘材料测试频率20Hz～2MHz的ε和D变化的测试。
▶ε和D测量范围：ε：1～105，D：0.1～0.00005，
▶ε和D测量精度（10kHz）：ε：±2% ， D：±5%±0.0001。
▶测试参数 :C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
▶测试频率 :20 Hz～2MHz,10mHz步进
▶测试信号电:f≤1MHz 10mV～5V,±（10%+10mV）平 :f>1MHz 10mV～1V,±（20%+10mV)
▶输出阻抗:10Ω, 30Ω, 50Ω, 100Ω
▶基本准确度 ;0.1%
五、显示范围 :
L 0.0001 uH ～ 9.9999kH
C :0.0001 pF ～ 9.9999F
R,X,Z,DCR :0.0001 Ω ～ 99.999 MΩ
六、显示范围 :
Y, B, G 0.0001 nS ～ 99.999 S
D :0.0001 ～ 9.9999
Q :0.0001 ～ 99999
θ :-179.99°～ 179.99°
▶测量速度 ：快速，200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 。中速， 25次/s, 慢速: 5次/s。
▶校准功能 :开路 / 短路点频、扫频清零，负载校准
▶等效方式 :串联方式, 并联方式
▶量程方式:自动, 保持
▶显示方式 :直读, Δ, Δ%
▶触发方式 :内部, 手动, 外部, 总线
▶内部直流偏 :电压模式-5V ～ +5V, ±(10%+10mV), 1mV步进
▶置源 :电流模式（内阻为50Ω）-100mA ～ +100mA, ±(10%+0.2mA),20uA步进
▶比较器功能:10档分选及计数功能
▶显示器;320×240点阵图形LCD显示
▶存储器 :可保存20组仪器设定值
▶USB DEVICE( USBTMC and USBCDC support) USB HOST(FAT16 and FAT32 support)
▶接口 :LAN(LXI class C support) RS232C HANDLERGPIB（选件）
▶工作频率范围：20Hz～2MHz 数字合成，
▶精度：±0.02%
▶电容测量范围：0.00001pF～9.99999F 六位数显
▶电容测量基本误差：±0.05%
▶损耗因素D值范围：0.00001～9.99999 六位数显
▶介电常数测试装置（含保护电极）： 精密介电常数测试装置提供测试电极，能对直径φ10～56mm，厚度<10mm的试样精确测量。
▶它针对不同试样可设置为接触电极法，薄膜电极法和非接触法三种，以适应软材料，表面不平整和薄膜试样测试。
▶微分头分辨率：10μm
▶高耐压：±42Vp（AC+DC）
▶电缆长度设置：1m
▶高使用频率：5MHz （选配）
七、设备标准配置
试验主机 一台
试验电极 一套
数据连接线 一条
电源线 一条
说明书 一份
合格证 一份
保修卡 一份
八、环境
（1）请不要在多尘、多震动、日光直射、有腐蚀气体下使用。
（2）仪器正常工作时应在温度为 0℃～40℃，相对湿度≤75%，因此请尽量在此条件下使用仪器，以保证测量的准确度。
（3）本测试仪器后面板装有散热装置以避免内部温度上升，为了确保通风良好，切勿阻塞左右通风孔，以使本仪器维持准确度。
（4）本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低噪声的环境下使用，如果无法避免，请安装电源滤波器。
（5）仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为 5℃～40℃， 相对湿度不大于 85%RH 的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。
仪器特别是连接被测件的测试导线应远离强电磁场，以免对测量
九、使用测试夹具
仪器测试夹具或测试电缆应保持清洁，被测试器件引脚保持清洁，以保证被测器件与夹具接触良好。
将测试夹具或测试电缆连接于本仪器前面板的 Hcur、Hpot、Lcur、Lpot 四个测试端上。对具有屏蔽外壳的被测件，可以把屏蔽层与仪器地“┴”相连。
注：没有安装测试夹具或测试电缆时，仪器将显示一个不稳定的测量结果。
十、预热
（1）为保证仪器精确测量，开机预热时间应不少于 15 分钟
（2）请勿频繁开关仪器，以引起内部数据混乱。
十一、仪器的其它特性
（1）功耗：消耗功耗≤80VA。
（2） 外形尺寸（W*H*D）：400mm*132mm*385mm；
（3） 重量：约 10kg；
GDAT-S采用了 320×240 液晶显示屏，显示屏显示的内容被划分成如下的显示区域，见图 2-3。
图 2-3 显示区域定义
1)显示页面区域
该区域指示当前页面的名称。
2)文件域
把光标移到该区域，可进行文件管理操作。文件管理操作包括：加载、保存和删除。
3)工具域
一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。
4)软键区域
该区域被用于显示软键的功能定义。软键的定义随光标所在的域的位置不同而具有不同功能的定义。
5)测量结果/条件显示区域
该区域显示测试结果信息和当前的测试条件。
6)助手及数据输入区域
该区域用于显示系统提示信息以及用户数据输入信息。
十二、应用领域可分为以下方向：
1.技术扩展方向
高频电路设计：结合阻抗测试（EIS）分析PCB基板材料的介电常数与信号完整性关系。
储能材料开发：通过介电常数优化聚合物基复合材料，提升电容器能量密度。
2.材料性能评估
介电参数测量：用于精确测定材料的介电常数（ε）和介质损耗角正切值（tanδ），为评估绝缘材料、陶瓷、复合材料等电学特性提供核心数据。
性能优化支持：通过分析介电参数与材料微观结构的关系，指导改进材料配方及生产工艺，提升耐压、绝缘或高频适应性等性能。
3.行业应用场景
电力与电子工业：检测电力设备绝缘材料（如电缆、变压器套管）的介电性能，保障电网安全运行；评估电子元器件基板材料的信号传输稳定性。
科研与教育：作为高校、科研机构实验室的基础设备，用于新型功能材料（如微波介质陶瓷、高分子复合材料）的研发及教学实验。
工业质检：在陶瓷电容器制造、高频通信材料生产等领域，用于产品出厂前的介电性能合规性检测。
4.扩展功能应用
多参数测量：部分型号可同步测量电容、电感、Q值等参数，支持对电路元件特性及高频传输线阻抗的全面分析。
宽频段适用：通过谐振法（MHz级）或传输线法（GHz级）等不同原理，满足从低频绝缘材料到高频微波基板的多场景测试需求。
技术特征示例典型设备如GDAT，BQS系列，支持17-240pF电容调节、1pF-25nF直接测量及1-1023的Q值范围，具备自动换档和数字频率锁定功能，确保在10kV高压下仍能保持±0.5%的测量精度
