在工程机械、环卫机械等严苛工况下，如何同时精准测量直线位移和角度姿态？MX-L04BR 拉绳传感器给出了一体化答案。
一、产品定位

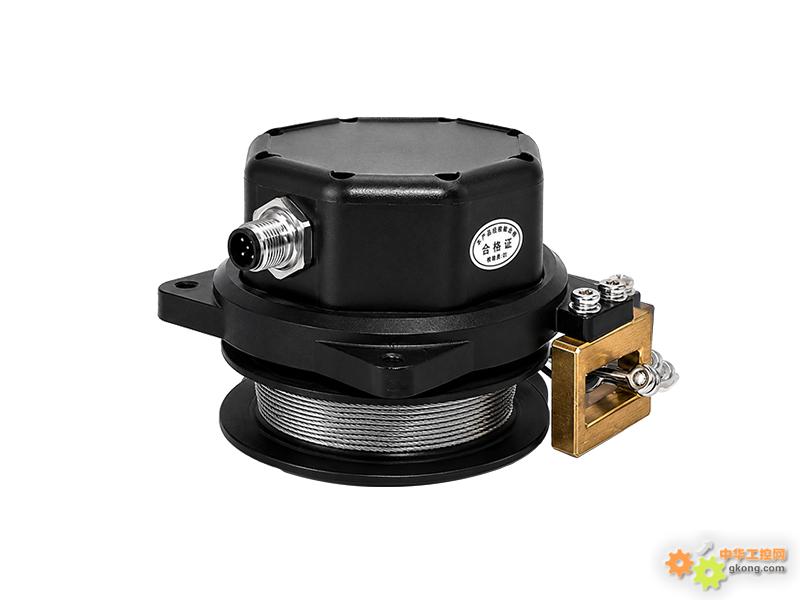

MX-L04BR 是长沙迈新电子研发的一款集拉绳式长度测量与角度测量于一体的工业级传感器，采用 CAN 信号输出，可直接对接车载控制器、PLC 和显示屏。针对工程机械、环卫机械等振动大、温差大、粉尘多的工况设计，兼顾精度与耐用性。
二、核心参数一览
- 型号：MX-L04BR
- 供电电压：10–32 VDC
- 过压保护：36 VDC
- 工作电流：≤ 100 mA @ 24 VDC
- 信号输出：CAN 型
- 长度测量范围：0–4 m
- 角度测量范围：0°–360°
- 综合精度：0.5% FS
- 重复性精度：0.2% FS
- 分辨率：0.06 mm
- 工作温度：-40℃ ~ 80℃
- 使用寿命：＞30000 次
- 机械尺寸：104 × 103 × 78 mm
- 防护等级：IP65
- 钢丝绳规格：直径 1.2 mm
- 电气接口：M12 五芯公头 - A 型
- 弹簧结构：S 形弹簧结构
三、四大核心优势
1. 长度 + 角度一体测量，省空间省成本
传统方案需要分别安装拉绳位移传感器和倾角传感器，布线复杂、占用空间大。MX-L04BR 将两路测量集成于一体：
长度：0–4 m 拉绳量程，分辨率 0.06 mm
角度：0°–360° 全周测量
一台传感器同时输出位移和姿态数据，减少安装点位和线束数量。
2. CAN 输出，直连车载网络
采用 CAN 型信号输出，适配工程机械和商用车车载网络，可直接对接：
车载控制器（ECU）
PLC 控制系统
显示屏 / 数据采集终端
相比模拟量输出，CAN 传输抗干扰更强，适合长距离布线和多节点组网。
3. S 形弹簧结构，寿命更持久
采用 S 形弹簧自动回卷结构，相比普通涡卷弹簧，应力分布更均匀，有效降低弹簧疲劳，使用寿命 ＞30000 次。配合 Φ1.2 mm 不锈钢钢丝绳，耐磨损、抗拉强度高，适应频繁往复工况。
4. 宽温宽压，适应严苛环境
供电 10–32 VDC：兼容 12V / 24V 车载系统
过压保护 36 VDC：容忍一定电源浪涌
工作温度 -40℃ ~ 80℃：覆盖高低温极端环境
防护等级 IP65：防尘防喷水，适合户外和冲洗场景
四、典型应用场景
应用领域 长度测量 角度测量
- 工程机械 ：臂架伸缩长度 臂架倾角
- 环卫机械：举升机构行程 车身/机构倾角
- 高空作业车：平台升降高度 平台倾斜监测
- 起重机：吊臂伸缩量 吊臂仰角
- 农业机械：割台/播种深度 地形坡度补偿
六、小结
MX-L04BR 拉绳传感器以“长度 + 角度一体化、CAN 直连、S 形弹簧长寿命、IP65 宽温”为核心卖点，适合工程机械、环卫机械等需要同时监测位移和姿态的严苛工况。对于希望简化安装、减少传感器数量、直接接入车载网络的用户，是一个值得关注的选择。
