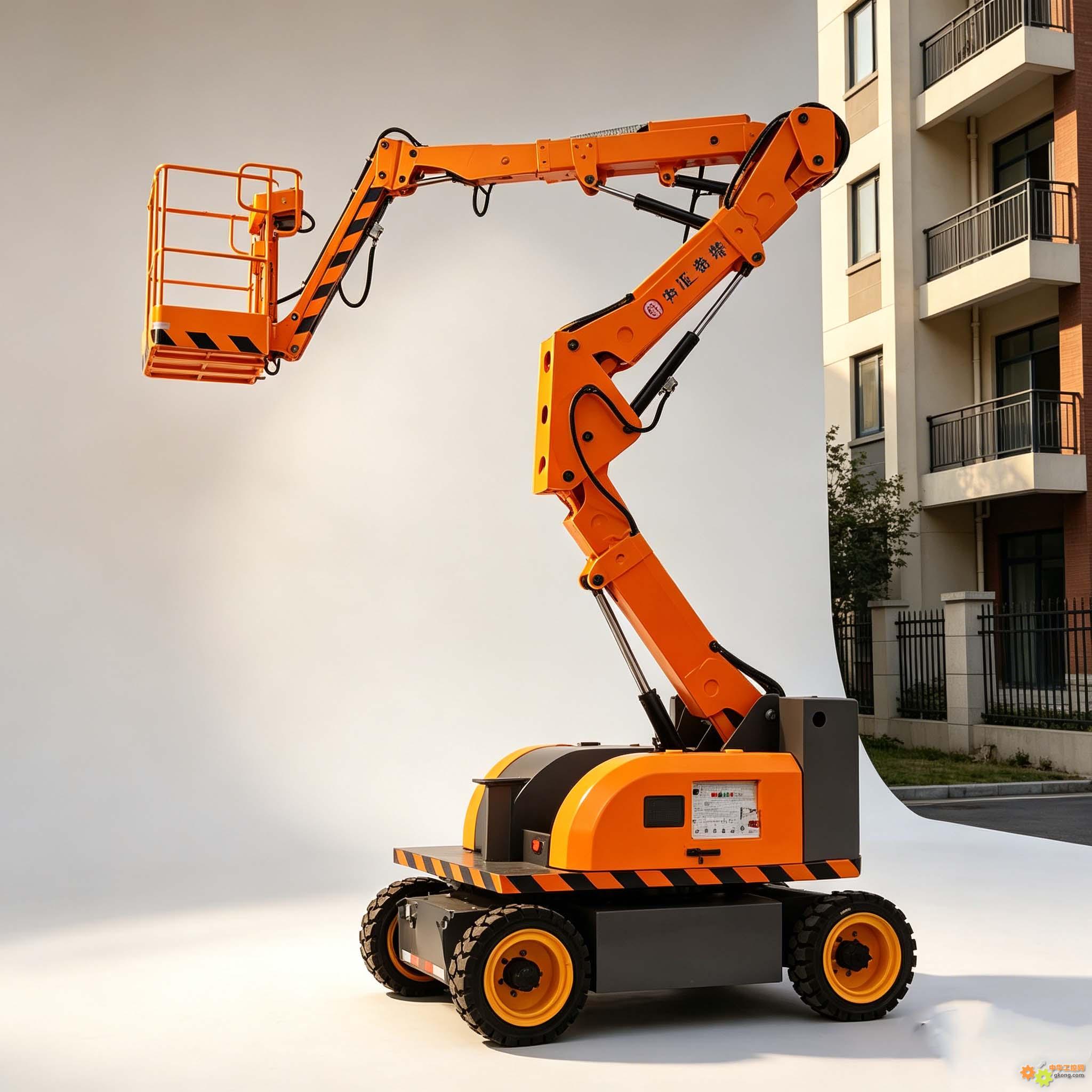

自行曲臂式升降机的平台调平系统采用被动调平油缸与主动调平油缸配合工作的机械方式进行水平保持，调平结构稳定可靠、安全性高。

该调平系统的工作原理基于平行四边形提升结构与调平油缸的协同动作。当曲臂被提升油缸驱动旋转升降时，被动调平油缸随之伸缩，其伸缩动作通过油管和液压阀反馈给主动调平油缸，使主动调平油缸实现与被动调平油缸相反的伸缩，对连接作业平台的平移连接块角度进行调整，使作业平台始终保持水平状态。

系统配置的单向安全阀起到保压作用，保证调平油缸在正常负载情况下保持稳定。当设备遇到撞击等较大外力时，外部压力超过安全阀开启压力后，油液从安全阀处泄漏以起到缓冲作用，保护液压元件不受损坏。此外，通过电磁换向阀可对平台水平状态进行微调，确保在液压缸出现内泄串油时仍能维持平台水平。

工作高度范围覆盖16至48.6米，平台承载能力可达230至454公斤，爬坡能力30%至45%
