在工程机械、特种装备、工业自动化这些领域，CAN总线几乎是绕不开的通信方式。但很多人遇到过这样的情况：设备单独测试没问题，一装到现场就通信不稳定，误码率飙升，甚至收发器烧毁。

问题往往不在协议，而在电气环境。这时候，隔离CAN总线就成了一个必须认真对待的选项。

一、什么是隔离CAN总线
一个典型的非隔离CAN节点，MCU、收发器、总线共用同一个地。而隔离 CAN 总线，本质是在 CAN 控制器与总线之间加一道电气隔离层：通信信号能正常双向传递，但两侧之间没有任何直接的电气连接。隔离的价值有两层：

• 消除接地电位差（GPD）：当通信节点距离较远或位于不同电压域时，地电位可能不同，会产生地环路电流，干扰信号甚至损坏收发器。隔离栅切断了电气连接，仅传输信号 。
• 提高抗扰度：隔离栅的高阻抗能有效抵御工业环境中的瞬态共模噪声（如 ESD、EFT、浪涌），保护低压侧的 MCU 等敏感电路。

二、隔离 CAN 的两种实现方案
根据隔离等级和集成度需求，主要有两种选择：
1. 分立式方案
构成：使用独立的数字隔离器（如 ISO7721）搭配非隔离 CAN 收发器（如 TCAN1042）。
特点：设计灵活，但需注意 PCB 布局中的寄生参数，以确保满足 CAN 标准对环路延迟和脉宽失真的严格时序要求，否则可能影响位仲裁和通信质量 。
2. 集成式方案
构成：使用集成隔离式 CAN 收发器（如 ISO1042、ISO1044）。这类芯片将隔离器和收发器集成在一个封装内 。
优势：

• 时序有保障：数据手册直接规定了时序规范，省去了分立方案中繁琐的测试与验证 。
• 节省空间：显著减小布板面积，适合空间受限的应用 。
• 可靠性高：通常采用 SiO2 隔离栅，在寿命和一致性上优于传统光耦方案 。

三、落实到产品：多路 CAN + 隔离通道，怎么搭才合理？

在实际产品设计中，并不是所有CAN通道都需要隔离。全部隔离成本太高，全部不隔离又无法应对严苛环境。常见的做法是：保留1路隔离CAN作为高可靠通道，其余非隔离用于本地短距离节点。

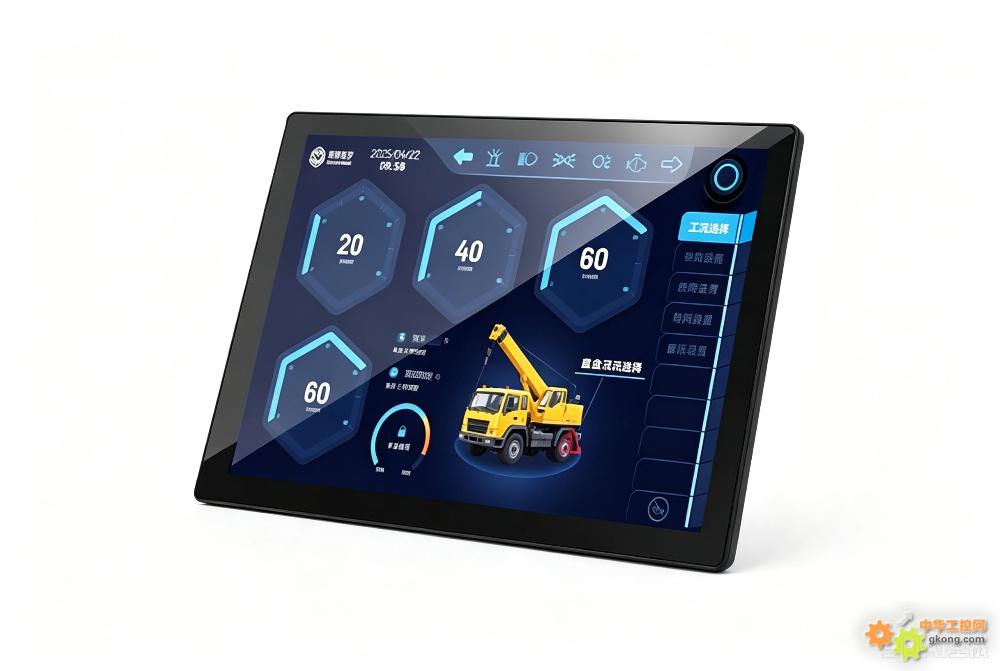

比如硕博电子的SPD-101-H3x系列10.1寸工业显示屏，就采用了这个思路。

这款产品面向工程机械、特种装备、工业自动化等场景，配置了5路CAN总线，其中1路采用集成式隔离方案。这一路隔离CAN，专门用于连接关键设备、远距离节点或高干扰区域。地电位差被切断，地环路被阻断，共模噪声被隔离栅挡在外面。其余4路非隔离CAN，用于本地、短距离、同电源域的节点，控制成本的同时满足多节点通信需求。

采用集成式隔离方案，对这款产品来说有几个实际好处：

• 10寸屏内部空间有限，还要塞下RS232、4G/GPS/蓝牙、4路AHD输入、语音功放、RTC、USB等，集成式方案显著减小布板面积
• 产品支持CANopen主站，需要稳定仲裁，集成式方案时序有保障，减少调试工作量
• 工程机械和特种装备环境恶劣，SiO?隔离栅寿命长、一致性好，适合批量生产

除了CAN部分，这款产品的其他配置也围绕工业与车载场景展开：

小结
隔离CAN总线解决的是电气环境带来的通信可靠性问题，核心价值在于消除地电位差、阻断地环路、提高抗共模干扰能力。实现方式有分立式和集成式两种，集成式在空间、时序、可靠性上更有优势，适合对体积和稳定性要求高的产品。

在实际产品中，是否需要隔离、隔离几路，要根据应用场景和成本综合权衡。像SPD-101-H3x这样保留1路隔离CAN作为高可靠通道的做法，在工程机械、特种装备、工业自动化等领域是一个务实的选择。
