1 .用途

XBKB1系列小型过载负荷报警不脱扣断路器，专为消防用电场合研发的报警不脱扣过载保护装置。短路保护与过载报警功能于一体，当被监测线路发生过载故障时，能发出持续的声光报警信号，但不切断主电路电源，确保供电的连续性。适用于消防应急照明、工业生产流程、数据中心服务器等不允许意外断电，但又需要对过载故障进行严格监控的场合。

核心功能特点：

· 过载预警不脱扣：检测到过载及负荷时，发出报警但保持供电。

· 短路保护：保留完整的短路保护功能，在线路故障时迅速切断电源。

· 高清晰声光报警：外置高亮LED指示灯外接蜂鸣器，报警准确无误。

二、 主要技术参数

参数类别 规格说明

额定工作电压 AC 230V (240V) 50Hz/60Hz

额定电流6至 80A (具体规格见产品标签)

报警方式 红色LED常亮 + ≥ 70dB蜂鸣器鸣响

保护功能 短路保护、过载及负荷电报警

脱扣保护功能 仅限短路

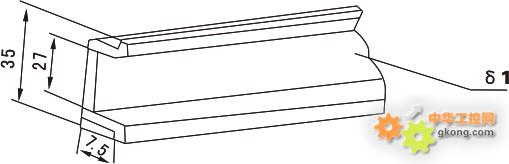

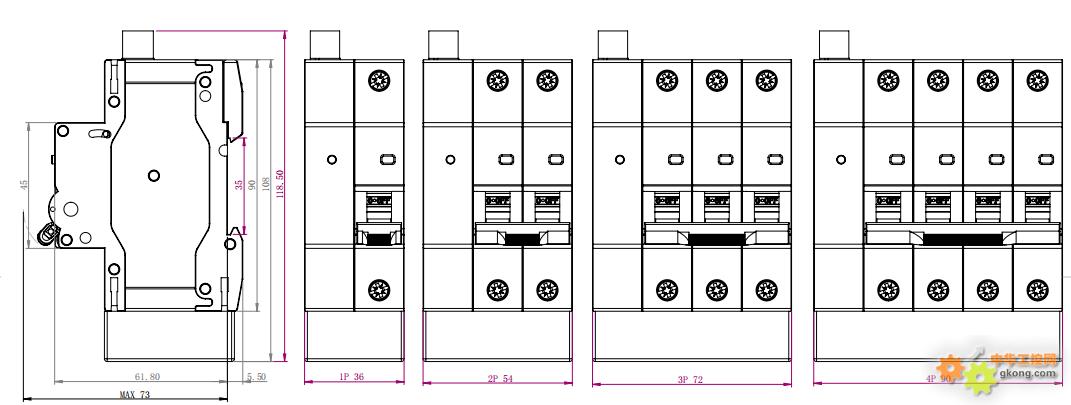

安装方式 标准35mm导轨 (TH35-7.5)

接线方式 螺钉压紧接线四、 安装与使用条件

二 安装说明

· 必须由专业电工进行安装。

· 采用垂直安装方式，手柄向上为接通电源位置。

· 严格按照端子标识接线：“电源进线”接上端，“负载出线”接下端。

三 使用环境条件

· 周围空气温度：-5℃ ~ +40℃，24小时内平均不超过35℃。

· 海拔高度：安装地点的海拔不超过2000m。

· 大气湿度：最高温度+40℃时，空气相对湿度不超过50%；在较低温度下可有较高湿度（如+20℃时不超过90%）。

· 污染等级： II 级。

四、 工作原理与使用说明

1. 正常工作状态

· 合闸后，电源指示灯（绿色）亮起，表示线路供电正常，设备处于监控状态。

2. 过载报警状态

· 当线路或设备对地过载电流达到或超过设定的报警动作值时：

 · 视觉报警：面板上的红色漏电报警指示灯常亮。

 · 声音报警：外置蜂鸣器发出持续鸣响。

· 关键提示：此时，断路器主触点不会断开，线路供电持续正常。用户应意识到线路存在绝缘故障，需及时排查。

3. 报警复位

· 按下断路器面板上的 “报警复位”按钮，蜂鸣器响声停止。

· 红色报警指示灯将在过载故障被排除并恢复正常后 “报警复位”按钮。

4. 短路保护状态· 当线路发生严重短路时，断路器将立即执行脱扣动作，切断电源。这是其作为断路器的基础保护功能，过载报警功能相互独立。

请注意：此功能为选配或定制功能，并非所有XBKB1系列断路器都标准配置。在选型和安装前，请确认具体产品型号是否具备此特性并参阅其专属说明书。

5.2分类

5.2.1按极数和电流回路数分：

1P、2P、3P、4P

5.2.2按瞬时动作特性分:

B型(3-5)In;C型(5-10)In;D型(10-20)In

5.2.3按分断电流分：

6000A,10000A

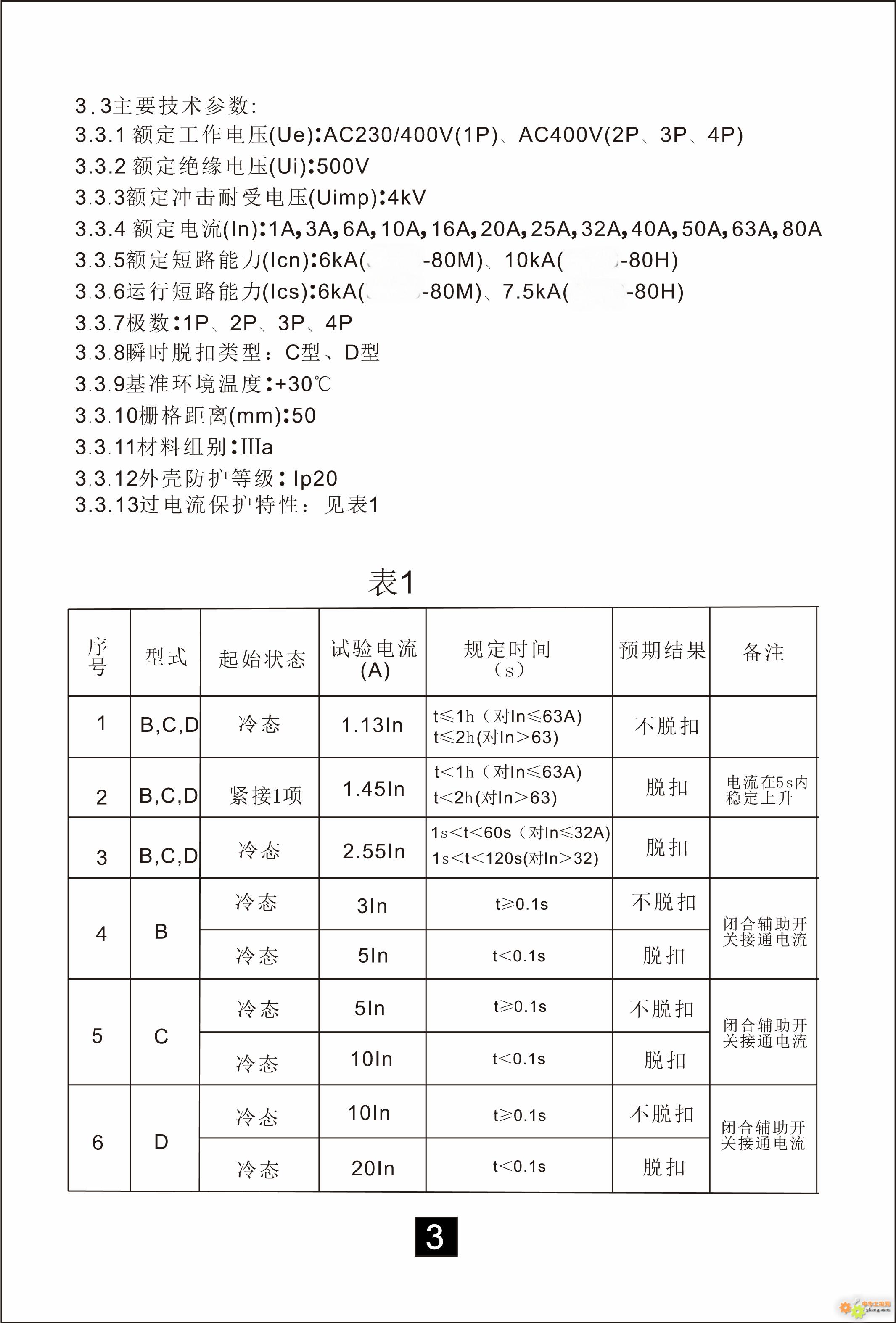

3.3.11机械电气寿命电气寿命：≥4000次机械寿命：≥10000次

操作频率:In≤25A(240次/小时)

         In＞25A(120次/小时)

3.3.12额定绝缘耐受电压Ui:500V

3.3.13额定冲击耐受电压Uimp：4000V

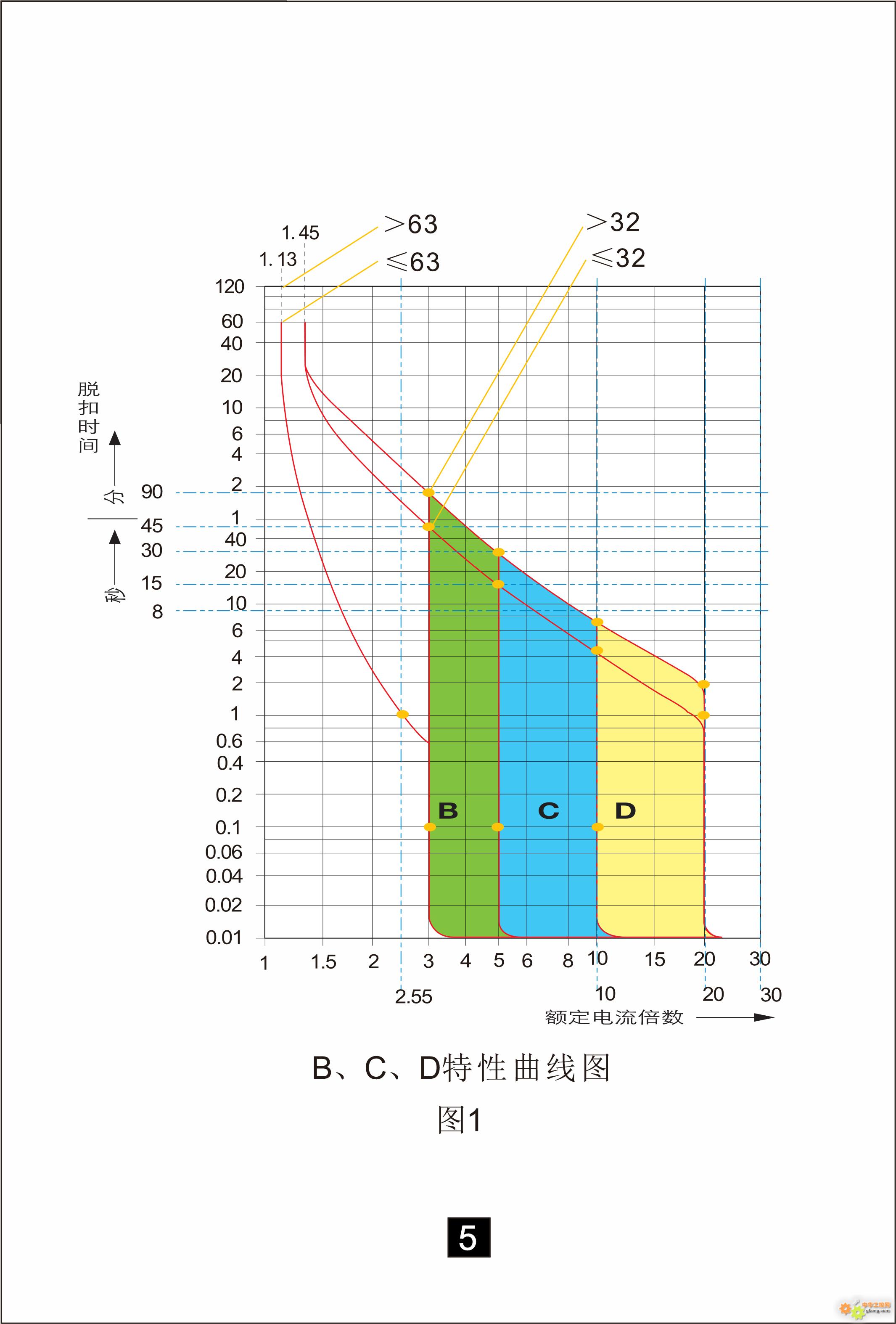

3.3.14脱扣特性曲线（见图1）

3.3.15多极并排安装修正系数(见图2)

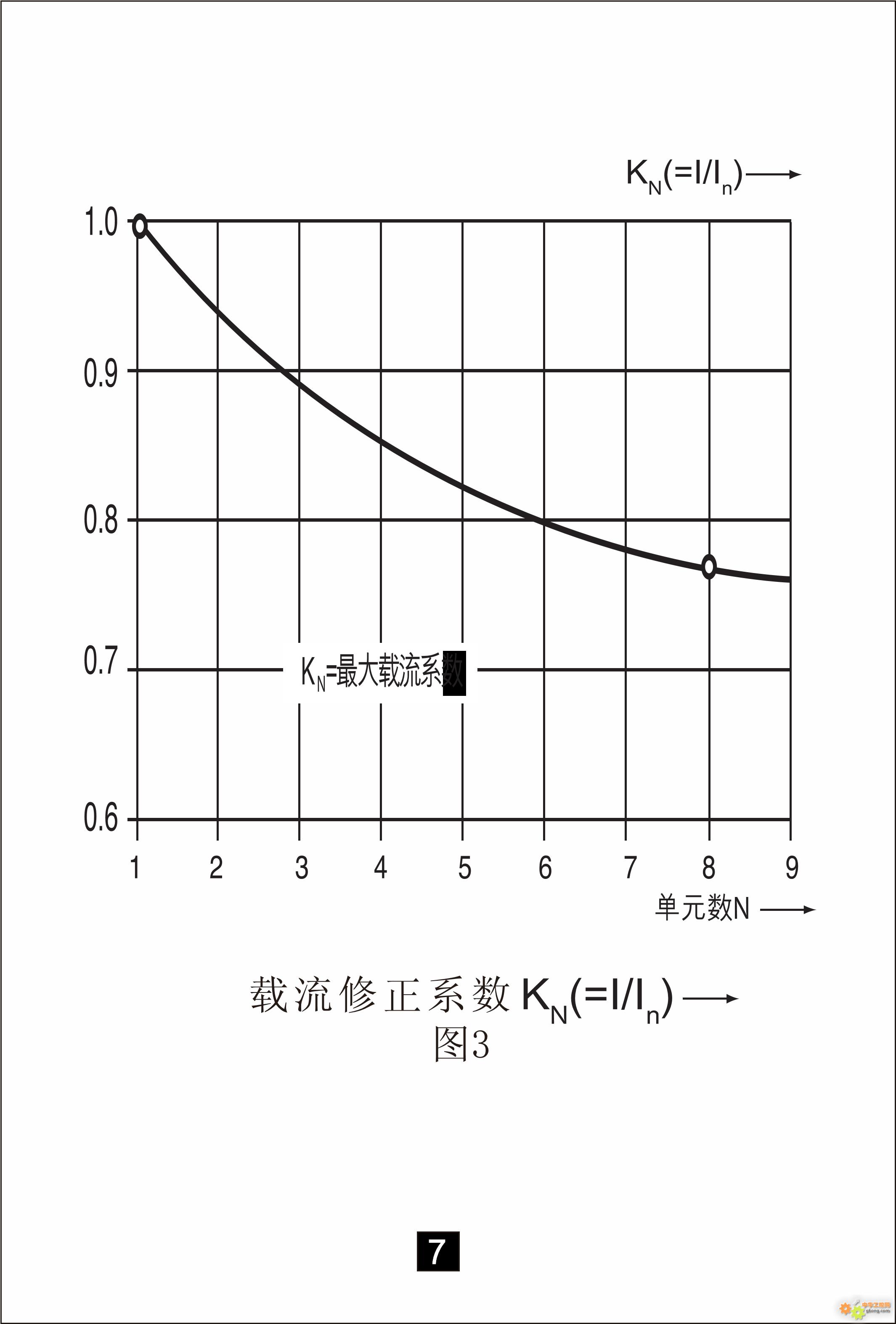

3.3.16载流修正系数(见图3)

多极并排安装修正系数图2

3.5注意事项

3.5.1接线时按照技术要求选取标准导线;

3.5.2接线时接线螺钉须压紧,以防止产品接触不良,损       坏产品;

3.5.3断路器使用过程中因过载\短路跳闸后,需查明原       因后方可合闸;

3.5.4安装时严格按照说明书接线要求操作接线。

3.6订货须知

3.6.1订货时要标明下列参数

3.6.1产品型号(如XBKB1-80M);

3.6.2瞬时脱扣型式和额定电流(如C80)

3.6.4极数(如2P)

3.6.5数量(如120只)

举例说明:XBKB1-80M/C63/2P/120只

5. 重要注意事项

· 预警而非替代：本功能旨在提供预警，不能替代断路器的最终保护功能。在收到报警信号后，必须立即检查线路负载，排除过载原因。

· 复位：报警信号在过载条件消除后需手动复位，具体取决于产品型号。在复位前，请确保故障已彻底排除。

· 定期测试：建议定期测试报警功能，确保其始终处于有效工作状态。

请注意：此功能为选配或定制功能，并非所有XBKB1系列断路器都标准配置。在选型和安装前，请确认具体产品型号是否具备此特性并参阅其专属说明书。
