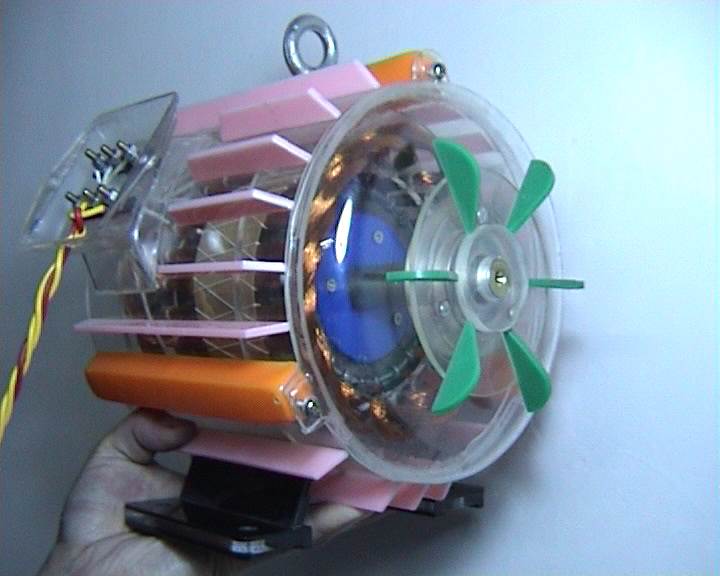

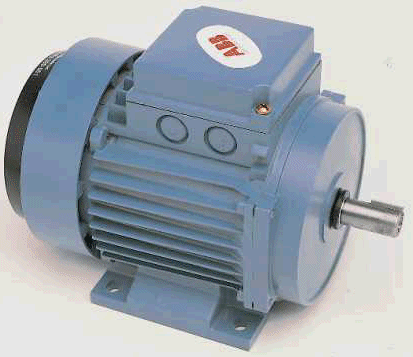

异步电动机是由定子（固定部分）和转子（转动部分）两个基本部分组成，它们之间由气隙分开。异步电动机的外形见图片
，异步电动机分为鼠笼式电动机和绕线式电动机两种。如图2
定子结构
1、机座：用铸铁或铸钢制成的，起支撑作用。

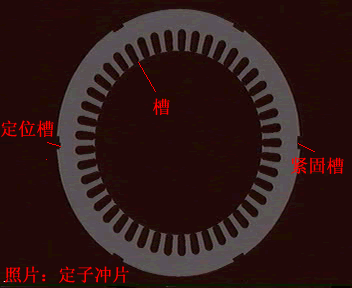

2、定子铁芯：是由内圆周表面均匀冲有槽孔的圆环形硅钢片叠压而成的圆筒，因而，在铁芯内圆周上形成了均匀
3
、定子绕组：
用带有绝缘包皮的导线（如漆包铜线等）绕成匝数相同的线圈，再分三组按一定的规律将线圈对称放置在定子铁芯的轴向线槽内，其中每一组称为一相绕组，这就成为三相对称绕组U1U2，V1V2，W1W2。根据电源的线电压和每相绕组的额定电压，定子绕组可接成Y形或△形。
定子的作用：产生旋转磁场，并从电网吸收电能转子结构
1、转轴
2、转子铁芯：是由外圆周表面冲有槽的硅钢片叠成的圆柱体，装在转轴上
3、转子绕组：放置在转子铁芯槽内，有两种形式：鼠笼式，绕线式
1
） 鼠笼式转子
在转子铁芯的每个槽中放一根铜条，在铁芯两端槽口处，用两个导电的铜环分别把所有槽里的铜条短接成一个回路，抽掉铁芯，形状像“鼠笼”。
参见鼠笼式电动机模型的转子结构图片。 这种转子绕组回路不能外接电阻，起动及调速性 能较差。
（2） 绕线式转子
与定子绕组相似，是对称的星形（Y）连接的三相绕组，三根端线接到装在转轴上的三个彼此绝缘的滑环上，通过一组电刷与外电阻相连接。这种转子绕组中可以串联外接起动电阻或调速电阻，从而改善起动及调速性能，所以绕线式异步电动机适用于要求具有较大启动转矩的有一定调速范围的场合。
转子的作用：产生电磁转矩，并输出机械能。
绕线式转子回路中串联外接电阻示意图：
|
