一、概述

由于传统的LED 显示屏的信息输入只能通过数据线与电脑直接连接来进行, 因此对于传统LED显示屏来说不能满足远程信息实时发布的需要，因而不能构建大规模的联网式LED 屏信息发布系统。由北京嘉复欣科技有限公司开发的LED 信息发布系统则可以有效解决LED 显示屏远程组网的问题。该系统基于GPRS/CDMA 无线网络技术，提供通用LED 通信控制接口，实现对LED 显示屏的大规模的组网。无论是普通的文字条屏，还是大屏幕的图文屏，只要接上LED 无线传输终端，就能马上打破传统LED显示屏的限制，成为能够大规模联网的无线LED信息显示屏。无线LED 信息显示屏是一种全新的信息媒体，一经面世，便被广泛的社会团体所接受，其“流动”显示和联网信息发布的特点更为广告界所推崇，成为一种全新的广告媒体。无论LED 显示屏放在何处，LED 显示屏的数量多少，系统的主控中心都能将信息准确、即时的发布到指定的某个或多个或全部的LED 显示屏上。无线LED信息发布系统能够极大的增强LED 显示屏作为信息显示载体发布信息的灵活性和实时性，为拓展LED 显示屏的应用发挥极大的功效。

二、无线LED信息发布系统特点：

（1）组网规模大：传统LED显示屏的内容由电脑通过串口数据线发送，显示屏数量在规模上收到限制。无线LED信息发布系统通过GPRS\CDMA无线网络来发送信息，采用TCP网络传输协议，终端联网数量不受限制可以多达上万个。

（2）实时发布信息：传统LED显示屏只能固定地显示所控制器内存储的信息，如需发布新的信息只能通过电脑联机来更新信息。无线LED显示屏可以随时接收信息中心下发的信息。（3）不受距离限制：传统电子显示屏只能在短距离内使用，一般只有数十米，无线LED显示屏在全国范围内，只要无线GPRS网络覆盖的地方都可以使用，不受距离和位置的限制。

（4）安装维护方便：由于不需要铺设光缆或通讯电缆，所以无线LED显示屏的安装位置易于选择。产品采用模块化设计，便于维护和检修。

三、无线LED信息发布系统设计原则

1．先进性：充分利用计算机互联网络、移动无线通信系统、LED显示控制等先进技术，设计具有国内先进的无线LED信息发布系统。采用目前先进的系统软件平台及终端设备，不但能够无线LED信息联网发布需要，而且能够支持相关各个行业内部具体业务需要。

2．可靠性：由于无线LED信息发布系统使用环境的特殊性，必须保证系统工作相对稳定可靠。本系统的可靠性主要体现在三个方面：一是中心系统的可靠性，包括硬件系统的可靠性，操作系统、数据库、中心服务系统等软件平台的可靠性；二是无线LED显示终端的可靠性，主要是指车无线LED显示终端能够稳定可靠地工作，硬件故障率低。三是通信机制可靠，因为无线网络通信的使用环境有其复杂性的特点，系统通信机制一定要保障数据传输高效可靠。

3．扩展性：系统要有良好的扩展性，当终端数量增加、使用用户范围扩大、系统功能增加时，能够平稳升级，保护投资。目前无线LED信息发布系统能够支持现有的各类无线通信接入， GSM通信系统，GPRS通信系统，CDMA通信系统，并实现了这些系统的并网运行，今后通过开发和安装相应的通信接口协议即可实现其他未来通信系统的接入。

4．实用性：整个系统的操作以方便、简洁、高效为目标，既充分体现快速反应的特点，又能便于操作人员进行信息处理和发布，便于管理层及时了解各项统计信息。

5．保密性：对于系统的管理实行严格的权限管理，只有持有一定权限的密钥才能访问、监控、实施相应的管理、控制操作，确保系统安全可靠。

四、 无线LED信息发布系统主要功能功能：

1．系统最大支持无线LED显示屏数量大于10000 个；

2．通信体制支持：Gprs通信方式，CDMA通信方式；

3．系统软件采用C/S结构或者B/S结构；

4．支持LED显示屏设备信息管理功能；

5．支持文本信息实时发送、定时发送

6．发布信息的增加、删除和编辑修改功能；

7．定义不同的操作用户有不同的操作权限，实现用户分级管理；

五、无线LED信息发布系统应用

作为一种新的信息发布载体，无线LED信息发布系统具有广阔的市场和用途，可广泛用于政府、商业、交通、餐饮、建筑、旅游、体育、运输等行业和部门。

小区楼院：将无线LED显示屏安装在小区、楼宇、院子入口处，作为小区信息公告牌，方便物业和居民发布物业通知、公益资讯、小区公告、气象信息、安全知识、交通提示、社区信息等，有助于社区信息的整合与传播，净化社区环境，提升社区形象；

政府部门：将无线LED显示屏安装在政府部门的办事大厅，作为政务公示栏，用来发布政府政策、公告公示、民意调查、应急通知、预警提示、气象信息、法规宣传等；无线LED显示屏可以成为气象、安全、交通、水利、消防、民政、公安、城管等行业部门信息发布与预警系统的标准终端。

门店超市：将无线LED显示屏安装在商店门头、超市入口、大厅、货架处，用于发布导购提示、供求信息、价格行情、促销打折、新品推介、商家推荐、客户问候等，是商家引导顾客的媒体和信息传播的窗口，有助于吸引消费者，促进商家信息的传播。

交通车站：将无线LED显示屏安装在车站候车室、收费站、站台中作为电子公告屏，用于发布公交信息、天气预报、各类广告、即时新闻、交通路况、票务情况、临时通知等；

交通车辆：将无线LED显示屏安装在公交车辆、城市出租车、地铁车辆和铁路列车上，用于发布城市新闻、天气预报、交通路况、商业信息等；

广告传媒：将无线LED显示屏可嵌入到广告灯箱、户外广告、招牌门牌、路牌中用于发布即时广告和信息，可以有效提升整体广告效果，扩大广告受众率。

农业农村：将无线LED显示屏安装到各村、镇重要场所，作为农村供求信息栏，用于发布农业科技、农业政策、应急广播、市场信息、供求信息、气候信息、病害防治等；

宾馆酒店：选用带有牌价栏的无线LED显示屏安装在前台、大厅等处，用于发布房价信息、公告通知、气象预告、消费指南、欢迎语等；

学校医院:将无线信箱作为电子公告栏，用于发布服务指南、收费公示、预防提醒、会议通知、学术活动、供求信息等。

无线LED显示屏还可用于旅游景点、集团企业、单位内部独立无线联网，从而实现多级、跨级、平级共享的无线信息发布系统。

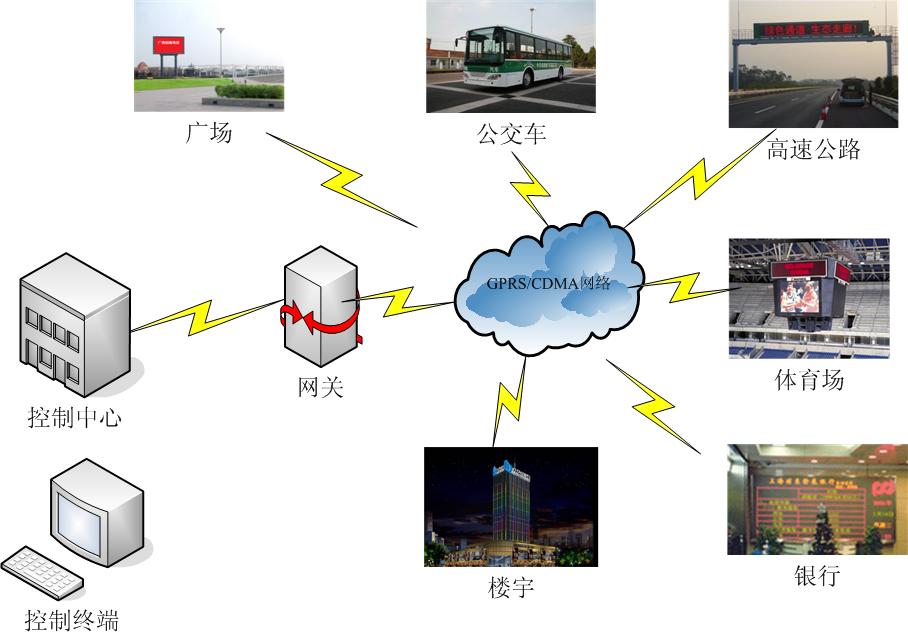

无线LED应用

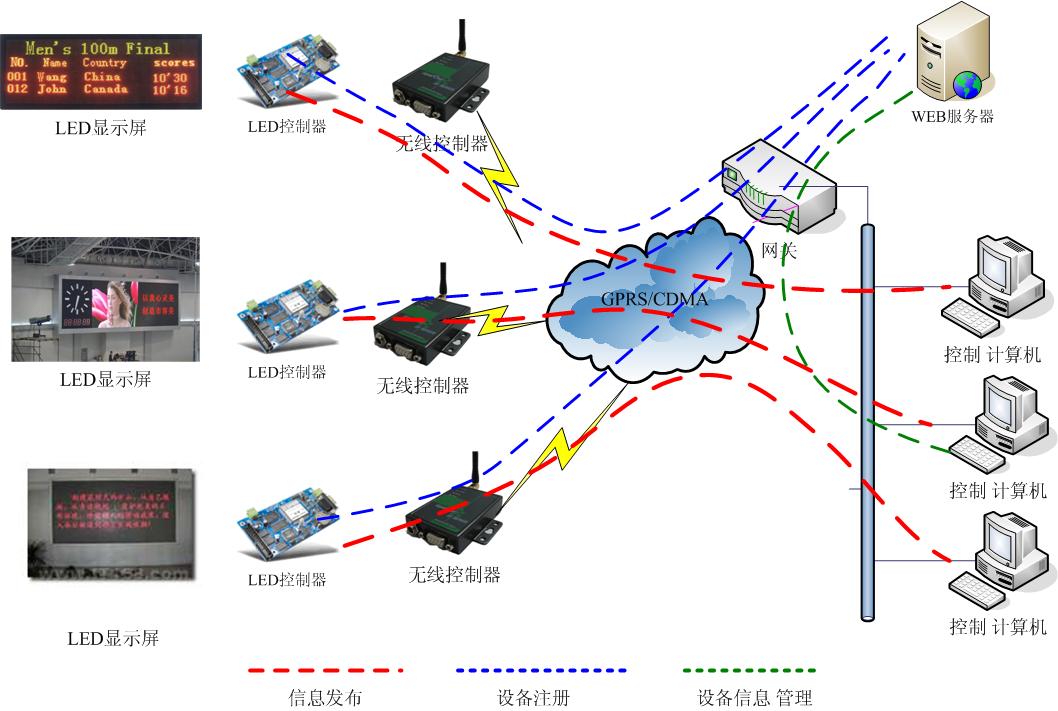

六、无线LED信息发布系统网络拓扑结构

无线LED信息发布系统由LED显示品、LED显示控制器、无线数据传输单元和无线LED信息发布中心平台几个部分组成。控制中心通过LED显示信息发布软件，以GPRS /CDMA 网络为数据传输载体，以无线数据传输单元和LED 显示控制器为LED 显示屏的接入终端，实现由控制中心远程向远程的无线LED显示设备发送图文信息。

七、无线LED信息发布系统软件介绍

无线LED信息发布系统平台是北京嘉复欣自主研发的LED信息发布平台，简称为WMPC，是Wireless Message Publish Center的缩写。WMPC是系统数据传输的枢纽，负责系统数据的收发、存储和处理，满足信息管理、发布、编辑、统计等管理需要。

无线LED信息发布系统平台包括：用户服务代理（UAS）、数据分发中心（MEC）、数据库应用服务器（DAS）、存储服务器（SS）、通讯接口（CI）及系统信息管理（MIS）软件包等。系统最大可支持到10000万个无线LED显示终端。系统采用模块化设计，在每一个模块快速、高效、稳定运行的基础上，各模块间可实现无缝连接，完成不同应用，不同LED显示单元，不同通讯方式在同一个系统上的统一运行。

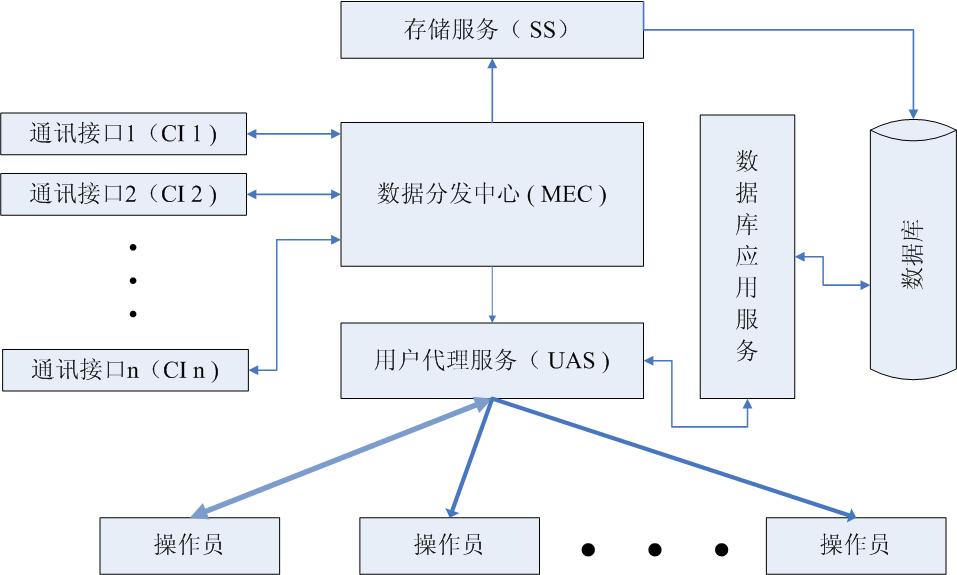

GPS智能资讯平台结构图如所示。

1、用户代理服务—UAS

UAS（User Agent Service）主要提供操作用户的管理功能，它提供用户登录、用户权限认证、密码修改等功能。同时它将用户对移动单元的指令发送到EGF—数据分发中心，并将EGF发送来的数据包转发给相应的用户。

UAS同时认证操作用户对无线LED显示单元所做的操作的权限，只有有权限的操作才会发送给EGF，否则返回错误。

2、数据分发中心—EGF

MEC（Message Expedite Center）是整个GPS智能资讯平台的核心，它实现数据、消息的转发，EGF维护被监控的移动单元列表，负责管理移动单元的状态，处理监控端发给移动单元的消息、命令，转发GPS状态信息，将相应的命令根据不同的移动单元类型发送到相应的通讯接口（CI），并将所有的命令和GPS状态信息存入数据库。

一个EGF可以与多个通讯接口（CI）相连，将不同的无线通讯方式的无线LED显示单元统一在同一个系统中监控管理。

3、数据库应用服务器—DAS

数据库应用服务（DataBase Application Service）接收用户的查询，并返回查询结果，DAS实现的查询有

·用户名、密码认证

·用户对无线LED显示单元操作权限的认证

·用户密码修改

4、 存储服务器—SS（Storage Service）

存储服务器接收MEC发来的命令及LED显示屏状态信息的数据包，并将它们存入数据库。

5、通信接口—CI（Commumication Interface）

通信接口是针对每一种通信方式而实现的接口，是一个协议转换接口，一个MEC可以带多个CI，每一个CI负责一种无线通讯方式的无线LED显示单元的通讯：将MEC发送来的命令转换无线LED显示单元识别的命令发送给无线LED显示单元，接收无线LED显示单元的状态信息，并将它们翻译成MEC接收的统一的消息格式，发送给MEC。采用CI模块是为了无缝连接到新的无线通信方式，保护投资。

6、信息管理软件包（MIS）

信息管理软件包是对无线LED信息发布系统平台数据库的管理，包括对操作用户，无线LED显示屏的管理，用户权限的配置等。

八、无线数传终端简介：

GAREFOWL GPRS/CDMA 无线控制器是北京嘉复欣科技有限公司研发生产的无线数据通信产品，GPRS/CDMA无线控制器产品又可称为无线数传终端、无线数传模块、GPRS/CDMA IP MODEM，是以GPRS/CDMA网络为通信平台，提供标准的RS-232/485/TTL接口，按照工业标准设计，可直接与LED显示控制设备连接。采用透明通讯方式，可以使LED显示控制设备通过串口轻松实现GPRS/CDMA网络和Internet接入。该设备采用的安全、透明的传输机制，能很好的适用于当前主流LED控制器生产厂家的各种型号的显示控制设备。采用嘉复欣无线DTU设备，工程师能够快速组建无线LED信息发布系统，即使是不具备太多网络通信知识的技术人员也能够借助二次开发软件包实现项目需求。该设备还可提供命令状态下的TCP/UDP传输方式，用户采用命令方式只需对下位机进行少量简单的软件编程开发就可实现LED显示控制设备的Internet联网，该模式为用户提供了一种更为灵活的控制设备接入互联网的方法。

产品特点：

支持GSM双频网络和GPRS/CDMA数据通信网络等2.5/2.75代无线网络

模块化设计，易于安装、维护；使用方便、灵活、可靠，即插即用

能强大的嵌入式互联网控制器，具备完整的TCP/IP协议栈及功能强大的透明传输保障机制

可实现点对点、点对多点多种方式的实时数据传输

不依赖于运营商交换中心的数据接口设备，直接通过Internet网络随时随地的构建覆盖全国范围内的移动数据通信网络。

支持基于DDNS的动态域名解析功能

内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制

透明数据传输模式，用户的设备及软件不作任何改动，即可实现系统基于互联网的应用

IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统

强大的流量控制功能，同时支持硬件流控和软件流控，满足各种复杂业务的特殊需求。

所有工作模式，均支持永久在线方式，掉线自动重新联网功能

产品参数指标：

电源：Vinput=4.8V-25V DC    Imax.input=500mA

数据接口：标准DB9接口

环境温度：工作温度，-30℃--- +70℃；存储温度，-40℃--- +80℃

湿度范围：£90%（无凝结）

外形尺寸：75*50*16mm

重量：200g

LED显示控制器简介

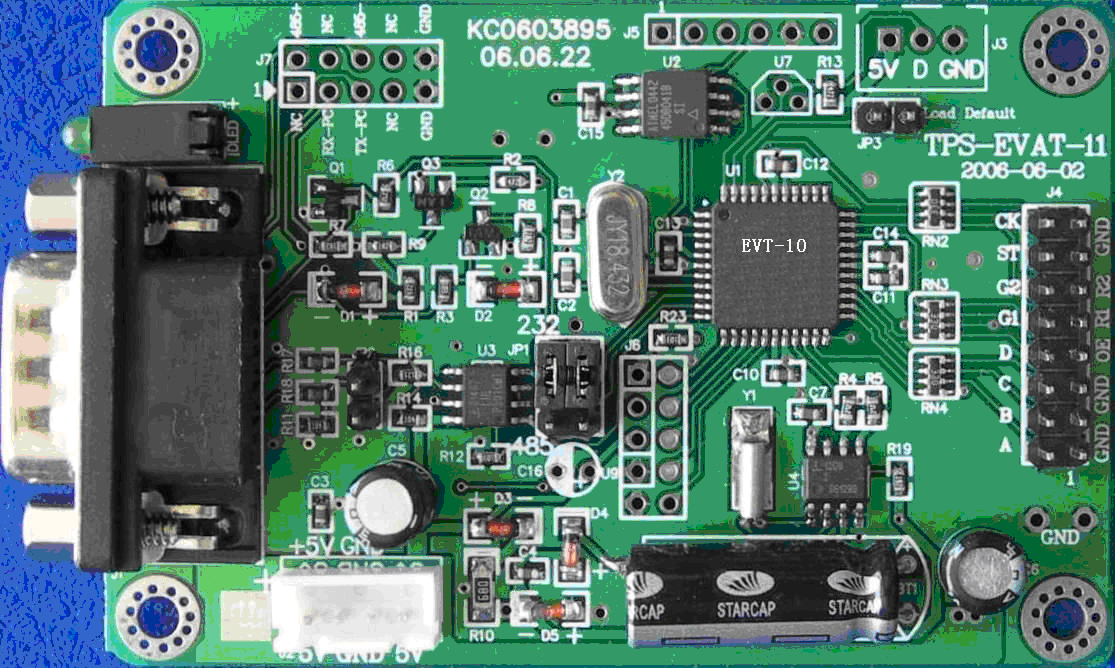

LED条屏（带字库）异步控制器：

产品性能特点：

1)       功能丰富，扩展性强；

系统设计完善，配套齐全，扩展性强，几乎适用于目前行业内所有接口类型的单元板（通过软件设置）。为用户提供良好的技术支持和应用开发平台。

2)       性能稳定，即接即用；

采用超大规模SOC器件，设计独特，结构严密，性能稳定。使用时无需调试，即接即用。

3)       低移位时钟，超高帧频，画面稳定；

采用独特的设计方法，实现了低移位时钟下的高帧频，画面稳定性极好，无闪烁。

4)       通讯接口丰富，通讯速度高；

可同时支持RS232、RS485接口。串口通讯波特率和地址可设，串口通讯速度可达115200 bit/S以上。板载通讯参数恢复默认设置跳线，方便调试维护。

5)       控制点数及容量；

支持双色可达512*16点（双色32个汉字），可存储100幅。

6)       支持集群显示管理；

7)       板载高精度RTC芯片，用无寿命担忧的超级电容代替传统的电池；

8)       支持定时自动开关屏，播放列表和播放计划编辑，实现无人值守；

9)       支持多种左移，连续左移等多种画面特技显示方式；

10)    支持多种时间显示格式；

11)    支持R、G数据间的交换显示；

12)    提供标准的数据库接口及其说明，便于用户进行二次开发；

13)    完全公开的通讯协议，便于用户进行个性化深层次开发应用；

14)    针对排号系统进行专门优化，便于用户操作控制，延长产品关键器件寿命100倍。

15)    行业内最小的物理尺寸（8cm * 5.3cm），便于用户集成安装。

16)    预留可扩展接口，可根据用户需要外接温湿度传感器、或定制增加其他功能。

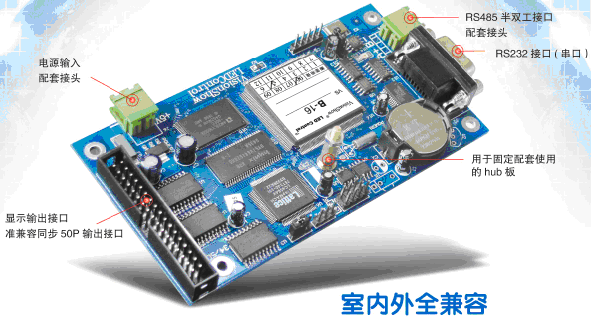

LED图文异步控制器：

性能特点介绍：

内容	性能
CPU类型	ARM7TDMI
内存容量	8MByte
FLASH容量	2MByte（完全支持脱机、掉电内容保存可用1.2MByte）
通讯端口	RS232    RS485（半双工）
通讯速率	RS232	全双工方式115,200~9600bps可调整
	RS485
无线接入	GPRS、CDMA
显示颜色	红、绿、黄三色
控制LED像素	128(H) x 2048(W) 或256(H) x 512(W)---双色 256(H) x 2048(W) 或512(H) x 512(W)---单色
逻辑显示	软件实现显示屏内逻辑分割，各逻辑区独立动作显示、互不影响
显示内容	文本、图片、动画
显示方式	l        顺序显示；
显示效果	l        文字、图片叠加显示； l        透明显示； l        多种动作显示； l        文字特效显示； l        动作速度可调
内码支持	l        内置国标汉字库； l        支持纯文字屏、区位码传输； l        16/24点阵的宋体字库（占用<, SP, style="FONT-SIZE: 12pt" ang="EN-US" l, AN,>0.8MByteFALSH空间）
时钟功能	完善的时钟显示功能： l        年月日、星期、时间显示； l        正计时、到计时显示； l        模拟时钟显示 l        显示字体、字号、颜色、位置等可任意设定
自动开关屏	支持计算机远程开关屏功能或设定时间自动开关屏功能（软关屏，显示黑色）
亮度调节	计算机设定非线性亮度调节  8级
温湿度检测	支持屏体温湿度自动检测功能（选配传感器）
系统扩展	支持多用途接入、系统功能扩展（客户定制）
供电电压	DC5V
功耗	<2W
操作温度	-20℃ - 50℃
操作湿度	0% - 95%

信息管理软件包是对无线LED信息发布系统平台数据库的管理，包括对操作用户，无线LED显示屏的管理，用户权限的配置等。

八、无线数传终端简介：

GAREFOWL GPRS/CDMA 无线控制器是北京嘉复欣科技有限公司研发生产的无线数据通信产品，GPRS/CDMA无线控制器产品又可称为无线数传终端、无线数传模块、GPRS/CDMA IP MODEM，是以GPRS/CDMA网络为通信平台，提供标准的RS-232/485/TTL接口，按照工业标准设计，可直接与LED显示控制设备连接。采用透明通讯方式，可以使LED显示控制设备通过串口轻松实现GPRS/CDMA网络和Internet接入。该设备采用的安全、透明的传输机制，能很好的适用于当前主流LED控制器生产厂家的各种型号的显示控制设备。采用嘉复欣无线DTU设备，工程师能够快速组建无线LED信息发布系统，即使是不具备太多网络通信知识的技术人员也能够借助二次开发软件包实现项目需求。该设备还可提供命令状态下的TCP/UDP传输方式，用户采用命令方式只需对下位机进行少量简单的软件编程开发就可实现LED显示控制设备的Internet联网，该模式为用户提供了一种更为灵活的控制设备接入互联网的方法。

产品特点：

支持GSM双频网络和GPRS/CDMA数据通信网络等2.5/2.75代无线网络

模块化设计，易于安装、维护；使用方便、灵活、可靠，即插即用

能强大的嵌入式互联网控制器，具备完整的TCP/IP协议栈及功能强大的透明传输保障机制

可实现点对点、点对多点多种方式的实时数据传输

不依赖于运营商交换中心的数据接口设备，直接通过Internet网络随时随地的构建覆盖全国范围内的移动数据通信网络。

支持基于DDNS的动态域名解析功能

内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制

透明数据传输模式，用户的设备及软件不作任何改动，即可实现系统基于互联网的应用

IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统

强大的流量控制功能，同时支持硬件流控和软件流控，满足各种复杂业务的特殊需求。

所有工作模式，均支持永久在线方式，掉线自动重新联网功能

产品参数指标：

电源：Vinput=4.8V-25V DC    Imax.input=500mA

数据接口：标准DB9接口

环境温度：工作温度，-30℃--- +70℃；存储温度，-40℃--- +80℃

湿度范围：£90%（无凝结）

外形尺寸：75*50*16mm

重量：200g

LED显示控制器简介

LED条屏（带字库）异步控制器：

产品性能特点：

1)       功能丰富，扩展性强；

系统设计完善，配套齐全，扩展性强，几乎适用于目前行业内所有接口类型的单元板（通过软件设置）。为用户提供良好的技术支持和应用开发平台。

2)       性能稳定，即接即用；

采用超大规模SOC器件，设计独特，结构严密，性能稳定。使用时无需调试，即接即用。

3)       低移位时钟，超高帧频，画面稳定；

采用独特的设计方法，实现了低移位时钟下的高帧频，画面稳定性极好，无闪烁。

4)       通讯接口丰富，通讯速度高；

可同时支持RS232、RS485接口。串口通讯波特率和地址可设，串口通讯速度可达115200 bit/S以上。板载通讯参数恢复默认设置跳线，方便调试维护。

5)       控制点数及容量；

支持双色可达512*16点（双色32个汉字），可存储100幅。

6)       支持集群显示管理；

7)       板载高精度RTC芯片，用无寿命担忧的超级电容代替传统的电池；

8)       支持定时自动开关屏，播放列表和播放计划编辑，实现无人值守；

9)       支持多种左移，连续左移等多种画面特技显示方式；

10)    支持多种时间显示格式；

11)    支持R、G数据间的交换显示；

12)    提供标准的数据库接口及其说明，便于用户进行二次开发；

13)    完全公开的通讯协议，便于用户进行个性化深层次开发应用；

14)    针对排号系统进行专门优化，便于用户操作控制，延长产品关键器件寿命100倍。

15)    行业内最小的物理尺寸（8cm * 5.3cm），便于用户集成安装。

16)    预留可扩展接口，可根据用户需要外接温湿度传感器、或定制增加其他功能。

LED图文异步控制器：

性能特点介绍：

内容	性能
CPU类型	ARM7TDMI
内存容量	8MByte
FLASH容量	2MByte（完全支持脱机、掉电内容保存可用1.2MByte）
通讯端口	RS232    RS485（半双工）
通讯速率	RS232	全双工方式115,200~9600bps可调整
	RS485
无线接入	GPRS、CDMA
显示颜色	红、绿、黄三色
控制LED像素	128(H) x 2048(W) 或256(H) x 512(W)---双色 256(H) x 2048(W) 或512(H) x 512(W)---单色
逻辑显示	软件实现显示屏内逻辑分割，各逻辑区独立动作显示、互不影响
显示内容	文本、图片、动画
显示方式	l        顺序显示；
显示效果	l        文字、图片叠加显示； l        透明显示； l        多种动作显示； l        文字特效显示； l        动作速度可调
内码支持	l        内置国标汉字库； l        支持纯文字屏、区位码传输； l        16/24点阵的宋体字库（占用0.8MByteFALSH空间）
时钟功能	完善的时钟显示功能： l        年月日、星期、时间显示； l        正计时、到计时显示； l        模拟时钟显示 l        显示字体、字号、颜色、位置等可任意设定
自动开关屏	支持计算机远程开关屏功能或设定时间自动开关屏功能（软关屏，显示黑色）
亮度调节	计算机设定非线性亮度调节  8级
温湿度检测	支持屏体温湿度自动检测功能（选配传感器）
系统扩展	支持多用途接入、系统功能扩展（客户定制）
供电电压	DC5V
功耗	<2W
操作温度	-20℃ - 50℃
操作湿度	0% - 95%
