基本介绍
该污水处理项目为国家投资项目，设计方为某设计院，承建方为重庆某建筑公司。污水处理工艺采用淹没式生物膜法（DEST）。污水处理厂日处理能力为近期2000m3/d，远期1.0×104m3/d。
设备介绍：
该项目中自控系统应采用集散型计算机控制系统，由可编过程控制器（PLC）及自动化仪表组成的检测控制系统----现场控制站，对污水处理厂各过程进行分散控制；再由通讯系统和监控计算机组成的中央控制系统对全厂实行集中管理。各分控站与中央控制室之间由工业型以太网络进行数据通讯。
三个现场控制站相距较远，均分别由28SV主机+I/O模块实现现场的控制与信号采集;同时均通过EN01-SL经由以太网交换器与上位机组态软件进行通讯。这样，中央控制系统（上位机）就可通过以太网(协议格式为MODBUS TCP/IP)方便快捷的对三个现场控制站进行远程操作与监控以及数据采集。
另外，1号站和2号站需要根据现场实际情况进行频繁操作，故可以使用HMI通过RS232来联结28SV主机，进行现场就近控制。

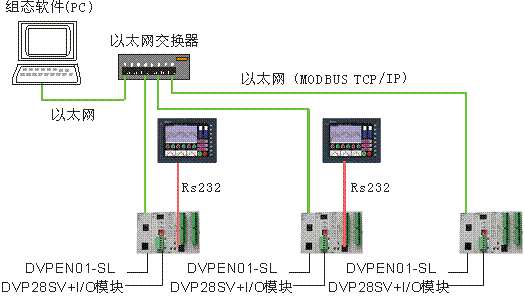

设备示意图：
应用规划及效果：整个自控系统的主要技术指标如下：
|
工业型总线速率（min） |
10M/100Mbit/S |
|
常规标准信号 |
4～20mADC，1～5V |
|
现场总线通信距离 |
1km（不加中继） |
|
现场控制站数据处理 |
1K程序周期<0.1ms |
|
现场控制站I/O点数 |
242 DI/DO，15 AI/AO |
1.以太网通讯数据传输量大、距离远、速度快，能使中央控制室及时有效的控制和监控多个现场控制站；且方便易操作。
2.现场通过HMI直接由RS232控制PLC主机，可视现场设备的实际运行情况或生产工艺要求来随时进行控制或修改操作；界面友好而直观。
推荐系统配置：
|
产品 |
数量 |
类型 |
|
世纪星7.12 |
1 |
组态软件（安装于工业PC） |
|
EDS-316 |
1 |
MOXA工业以太网交换机 |
|
DOP-AE10THTD |
2 |
台达HMI |
|
DVP28SV11R |
3 |
台达PLC |
|
DVPEN01-SL |
3 |
PLC以太网模块 |
|
DVP16SM11N |
14 |
Slim系列I/O扩展模块 |
|
DVP08SN11R |
8 |
Slim系列I/O扩展模块 |
|
DVP06AD-S |
5 |
Slim系列A/D扩展模块 |
|
DVP04DA-S |
2 |
Slim系列D/A扩展模块 |
|
配件 |
若干 |
端子、继电器等 |
|
|
