台达自动化产品在往复裁板锯上的应用
广州品鑫机电科技有限公司

基本介绍：
近年来随着国家经济快速发展，居民生活水平逐步提高，房地产行业异常繁荣昌盛，商业写字间和居民住宅装饰装修均具有广阔的市场发展空间，房屋室内外装修均需要大量木板或者木材成型产品。在这种背景下，包括地板生产企业、家具生产企业等等相关木材加工企业势必需要大量木工机械设备，以满足产品生产加工所需。而且随着国际贸易日趋成熟完善，木工机械出口量也会有稳步增长，经济触底反弹，国内需求日趋旺盛，对木工机械设备生产厂家提供了前所未有的发展机遇。现如今木工机械设备的自动化程度愈来愈高，根据设备不同，会应用到不同种类的工业自动化产品，如：人机界面、PLC、变频器、伺服系统、编码器、温控仪表等各类产品。本文论述的高速裁板锯是一个很好的台达自动化产品整合应用案例。

设备介绍

高速裁板锯是一种通用木工机械设备产品，顾名思义，设备主要功能就是按照用户设定的剪裁长度，快速实现裁板过程，设备要求往复运动，动作效率高，可以实现高效率加工定长木板。具体来说，待加工的木板快速送入锯片下面，床身上面，电机拖动锯片快速退回原点，然后锯片下降，电机迅速前进实现切板，到达目标长度位置之后，电机停止前进，锯片上升，电机拖动锯片快速退回原点，等待下一次木板加工动作指令。设备工艺动作相对简单，电气控制系统程序容易实现。

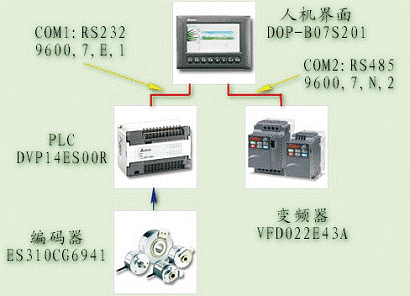

控制系统方案图

应用规划及效果

控制系统技术方案配置：详见下表

序号	组件名称	型号规格	数量（台）	备注
1	人机界面	DOP-B07S201	1	65536色
2	PLC主机	DVP14ES00R	1
3	变频器	VFD022E43A	1	2.2kW
4	编码器	ES310CG6941	1	1000PPR

    上述表格仅仅罗列出了控制系统主要电气组件，此外还包括低压电器（低压断路器、交流接触器、中间继电器、主令按钮、指示灯等）、位置传感器（光电传感器、行程开关等），此处不予赘述。设备具有手动、自动和调试三种工作方式，手动方式用于按钮操作设备运行；自动方式用于按照设定的参数自动运行工作循环；调试方式用于调试设备、长度测量等工艺动作。

    下面根据人机界面画面程序，介绍设备各种工艺动作。

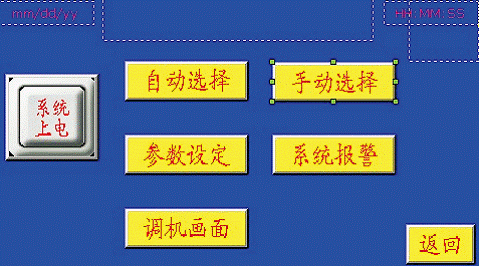

    人机画面程序主画面如下：选择设备工作方式，工艺参数设定，系统报警画面切换。

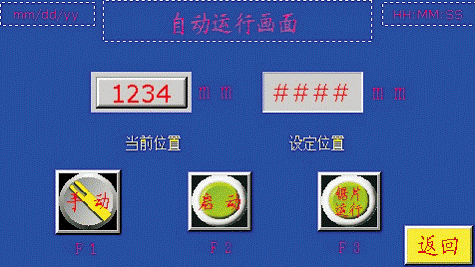

人机画面程序自动画面如下：设定剪裁长度，显示锯片当前位置等。

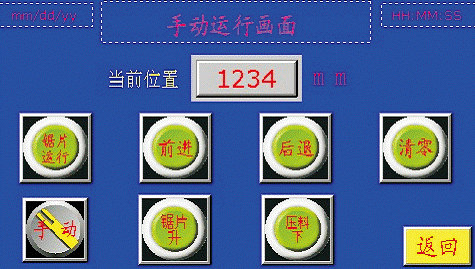

人机画面程序手动画面如下：显示当前锯片位置，可以动控制压料气缸，锯片运行，锯片升降气缸，锯片前进、后退等等工艺动作。
