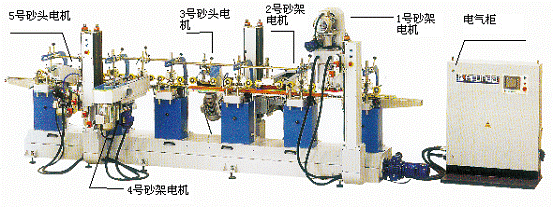

设备介绍： 本案例中介绍的是适用于直线和 L 型较复杂之直线轮廓的直线仿形砂光机，能一次同时砂削三个面两角。从整机图的进料位可看出，工位砂架1是砂削木块上侧面；工位2、3是砂削及抛光木块右侧面；工位4、5是砂削及抛光木块左面，一次性共砂削三个面，进料处有一个光电开关，送料电机配有一个编码器计算加工量及计算位置。砂带砂轮速度采用变频调速，能满足各种材质需求，操作方便。根据加工量增加来启动气阀进行仿形轮的自动进给补偿，保证砂头不会因磨轮的磨损而改变砂削效果。
工作宽度范围
50-130mm
工件最小长度
>=660mm
工件厚度范围
10-80mm
三角砂架磨削最大有效宽度
60mm
单轴砂架磨削最大有效宽度
80mm
送料速度
9.0-57m/min
送料电机
1台 (PCS)380V、 50Hz、 1.5KW、 1400r/m in
三角砂架电机
3台 (PCS)380V、 50Hz、 2.2KW、 1410r/m in
三角砂架摇摆电机
3台 (PCS)380V、 50Hz、 0.12KW、 1400r/m in
砂头电机
2台 (PCS)380V、 50Hz、 2.2KW、 1410r/m in
三角砂架砂带线速
8-18m/s
三角砂架倾斜角度
0-+90
砂带张紧气压
0.2-0.3Mpa
压模块顶出气压
0.3-0.5Mpa
砂头砂带线速度
8-13m/s
砂头可倾斜角度
0-+90
电气总功率
12.86KW
外形尺寸
6050*2000*1750mm
