杨兴媚

江苏安科瑞电器制造有限公司 江苏江阴 214405

1 概述
        随着中国城市化进程的推进、经济的发展，我国建筑能耗总量呈持续增长的态势，并且增长速度有越来越快的趋势。如果任由建筑能耗照此速度增长，必然给中国能源供应安全带来极大的压力，因此建筑节能势在必行。
        Acrel-5000建筑能耗分析管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据，如建筑消耗的煤、液化石油、人工煤气等能耗量。通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据，由自动计量装置实时采集，通过自动传输方式实时传输至数据中心。

2 参照标准
        GB50052-2009           供配电系统设计规范
        GB50054-2011           低压配电设计规范
        IEC 61587                  电子设备机械结构系列
                                       （并参考国家电网公司2009年发布的《智能变电站智能控制柜技术规范》）
        DL/T 698                   电能信息采集与管理系统
        DL/T 698.1-2009        第1部分：  总则
        DL/T 698.2-2010        第2部分：   主站技术规范
        DL/T 698.31-2010      第3.1部分：电能信息采集终端技术规范-通用要求
        DL/T 698.35-2010      第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求
        DL/T 698.41-2010      第4-1部分：通信协议-主站与电能信息采集终端通信
        DL/T 698.42-2010      第4-2部分：通讯协议-集中器下行通信协议
        DL/T/814-2002          配电自动化系统功能规范
        GB/T/3047.1             面板、架和柜的基本尺寸系列
        GB2887                   计算站场地技术条件
        [2008]114号文件：
                                       1：分项能耗数据采集技术导则
                                       2：分项能耗数据传输技术导则
                                       3：楼宇分项计量设计安装技术导则
                                       4：数据中心建设与维护技术导则
                                       5：建设、验收与运行管理规范

3 结构图

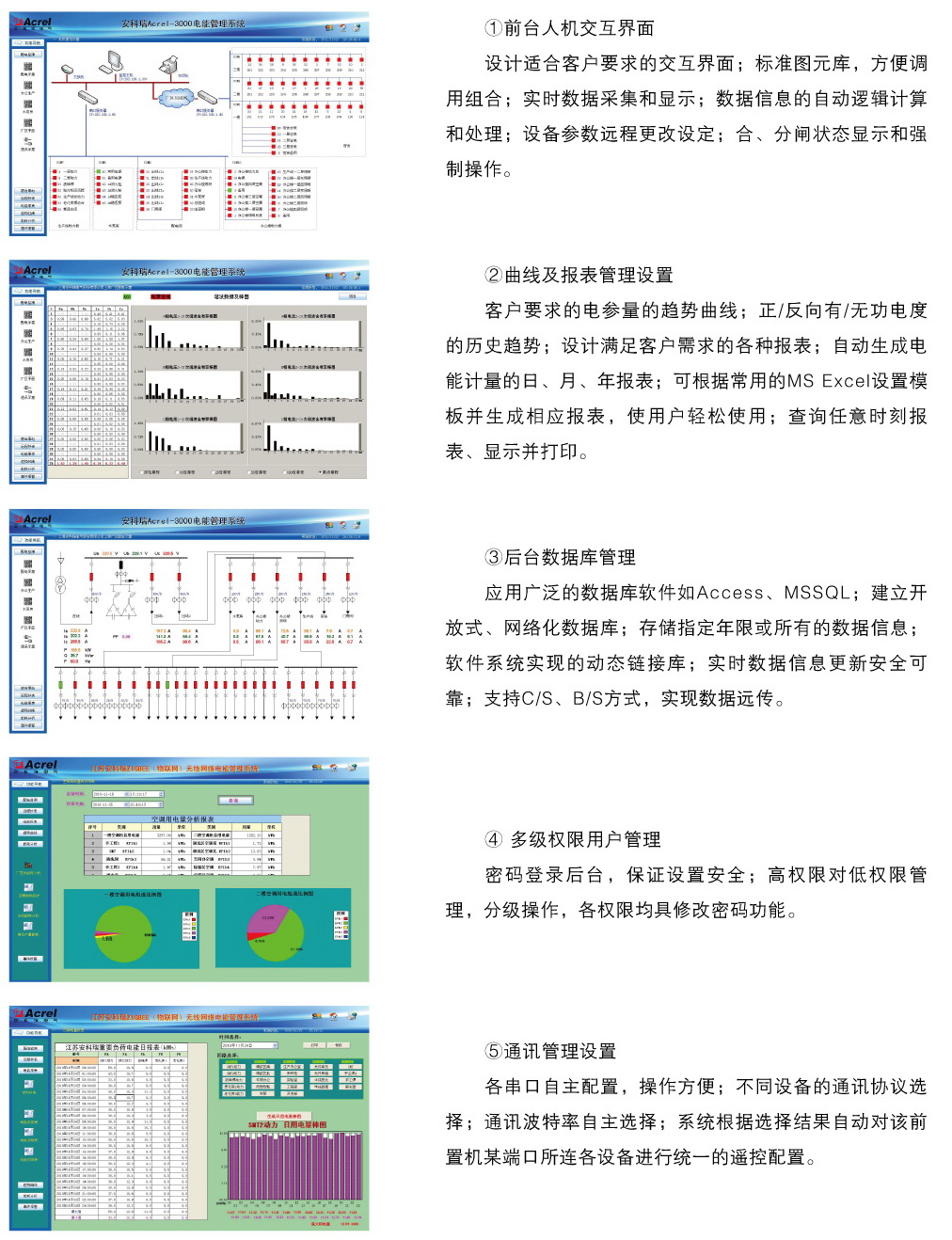

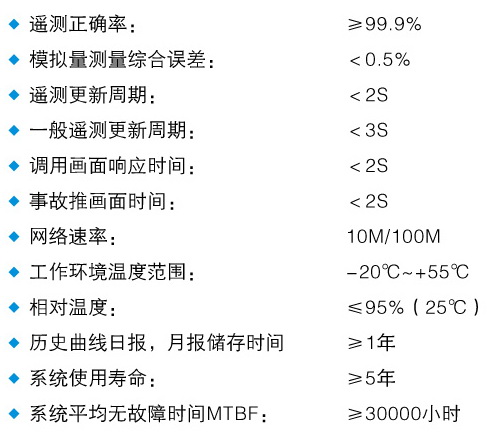

5 系统功能

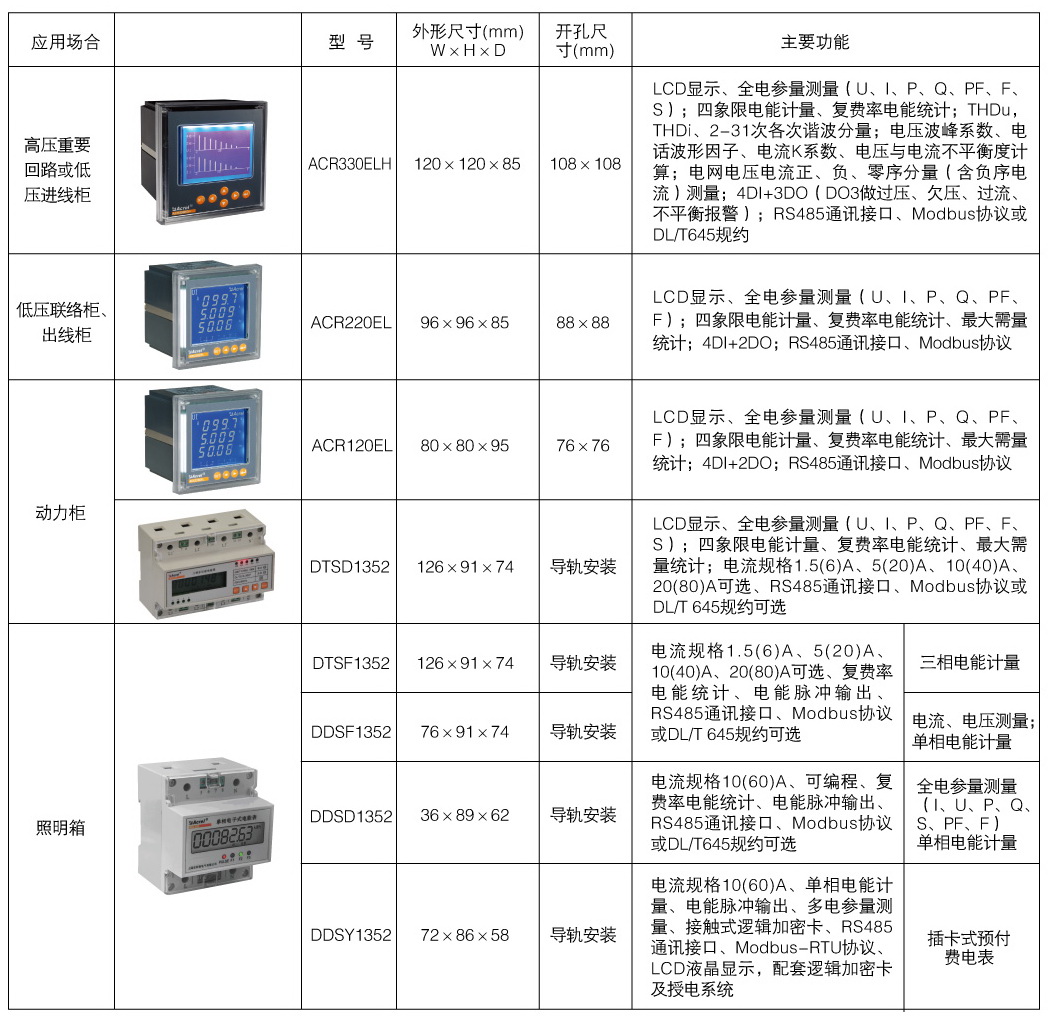

6 能耗监测系统产品选型

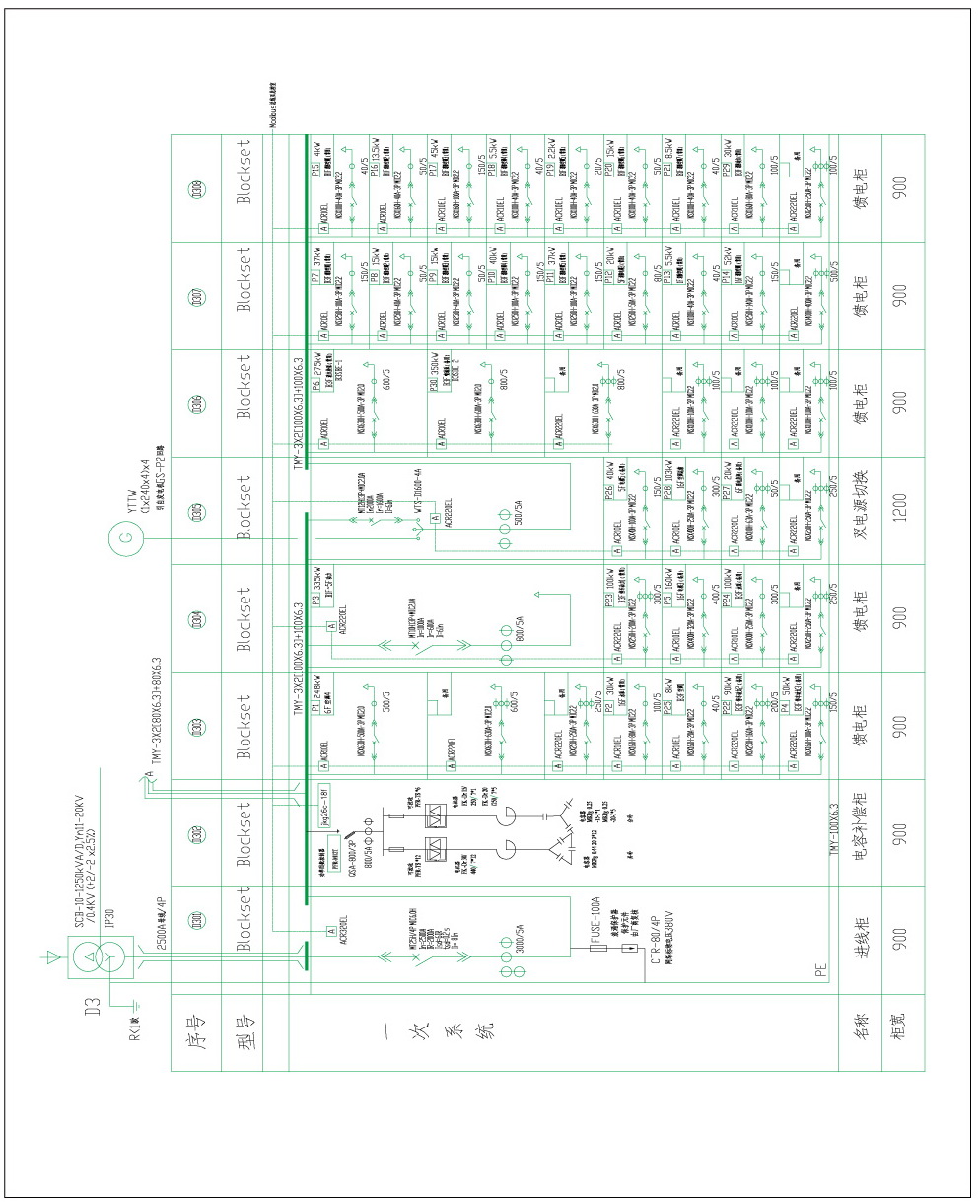

7 典型方案
