SCADA系统数据的显示形式是多种多样的,主要方式可以归类为图形和报表两大类。其中报表是通过数据报表系统实现的,可以将生产过程中想要展示的所有数据都展现给用户。ForceControl V7.0中通过报表控件将变量值以列表形式显示出来。列表能够显示ForceControl V7.0实时数据、历史数据、外部关系数据库数据等。同时ForceControl V7.0提供丰富多样的报表功能,主要有专家报表、SQL查询、历史报表、数据浏览和历史追忆等,丰富多样的报表功能可让您的工程数据“完美展示”。

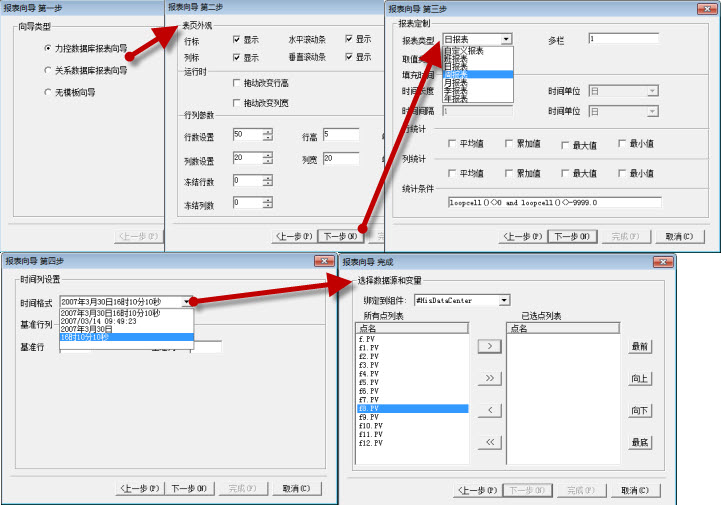

专家报表 专家报表是力控科技在长期开发实践的基础上推出的功能强大、技术成熟的报表组态工具。主要适用于工业自动化领域,是解决实际开发过程中的图表、报表显示、输入、打印输出等问题的强大工具。组态工程师采用专家报表组件可以方便快捷的组态出专业的报表界面,并可根据自身项目需求任意设计定制报表内容。与手工制表相比,大大提升了工作效率,减少了繁复的工作量。 报表数据源支持实时数据库和各种关系数据库,可显示、处理、查询数据库中的实时和历史数据。 专家报表提供类似 EXCEL 的电子表格功能,可实现形式更为复杂的报表格式,为用户提供一个方便,灵活,高效的报表系统。 1) 专业的报表向导 力控科技通过多年来总结用户的使用习惯和使用频率,开发的报表向导功能,无论是制作本地数据库报表还是关系数据库报表,都可使用户在最短的时间内完成。通过向导中的简单的几步就可完成报表的制作,并且可自动生成日报表,月报表,年报表,班报表,自定义报表等。

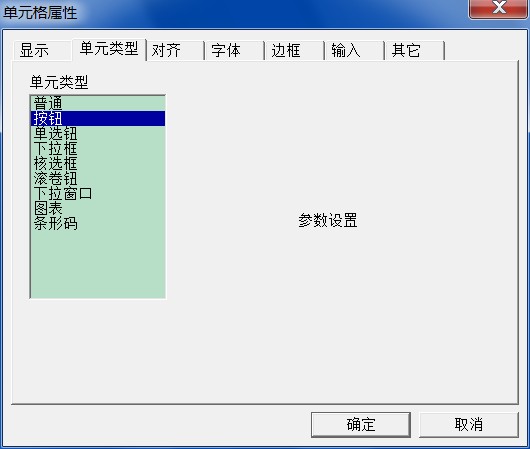

2) 丰富的单元格式与设计 通过专家报表组件,用户可以将数据转化为具有高度交互性的内容,报表的单元格多种多样,比如可添加按钮,下拉框,单选钮,复选框,滚动条来丰富报表的功能。

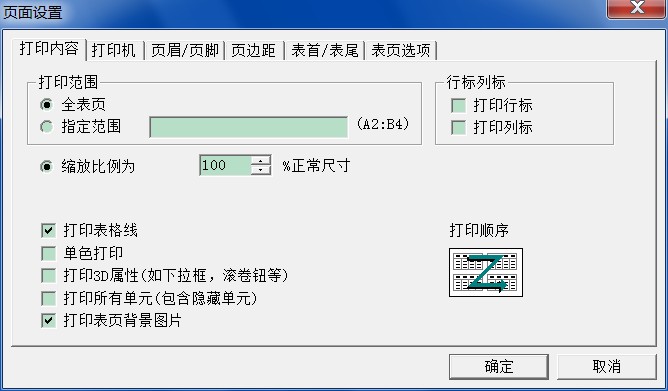

3) 支持多种格式导入导出 在专家报表中支持CSV,XLS,TXT 等文件格式的导入,以及支持CSV,XLS,PDF,HTML,TXT 等文件格式的导出,提高了组件数据的共享能力。 4) 与 Excel, Word 表格数据兼容的复制和粘贴功能 专家报表支持剪切,复制和粘贴,其基本格式与微软的Excel,Word 表格相同,用户采用这个功能可以用Excel,Word 表格和专家报表来交换数据。 5) 别具一格的选择界面 专家报表采用特有的颜色算法,能够清晰地区分选择区域。 6) 强大的打印及打印预览 专家报表对打印的支持非常丰富。提供了设置页眉,页脚,页边距,打印预览无级缩放,多页显示,逐行打印等功能。

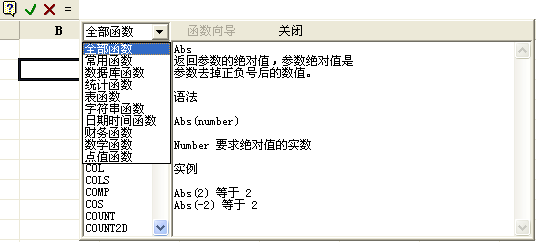

7) 高效的处理数据地机制 在创建专家报表的时候会自动创建后台历史数据中心,通过历史数据中心将数据库里的数据缓存到本地,减少了实时数据库的压力,减少网络延时,增加了效率,使报表能快速准确地获取到数据。 8) 支持多种公式的函数 专家报表支持多种公式的函数,例如数学函数,数据库函数,统计函数等,如图所示,可以根据自己的需要进行选择。通过菜单栏中的公式进行相应操作。
9) 丰富的报表操作函数 报表开发工具提供丰富的报表操作函数集、支持复杂脚本控制,包括:脚本调用和事件脚本,比如利用报表函数可以在报表上同时显示实时数据和任意时刻的历史数据,并加以统计处理,例如取行平均、列平均,统计出最大最小值等。

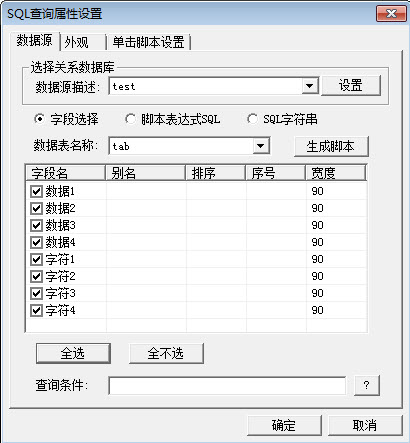

SQL查询 SQL查询组件从关系数据库取得数据以点列表的形式显示出来。适用于工业自动化领域,是解决实际开发过程中报表显示,输入,打印输出等问题的理想解决方案。采用SQL查询可以极大的减少报表开发工作量,改善报表的人机界面,提高组态效率。 可以链接的数据库有ACCESS、SQL Server、Oracle数据库。通过数据源配置链接到相应的数据库中进行显示。除了链接数据库的设置和外观设置,还有单击脚本设置,其功能主要是用于鼠标点击指定的单元格触发相应的动作。

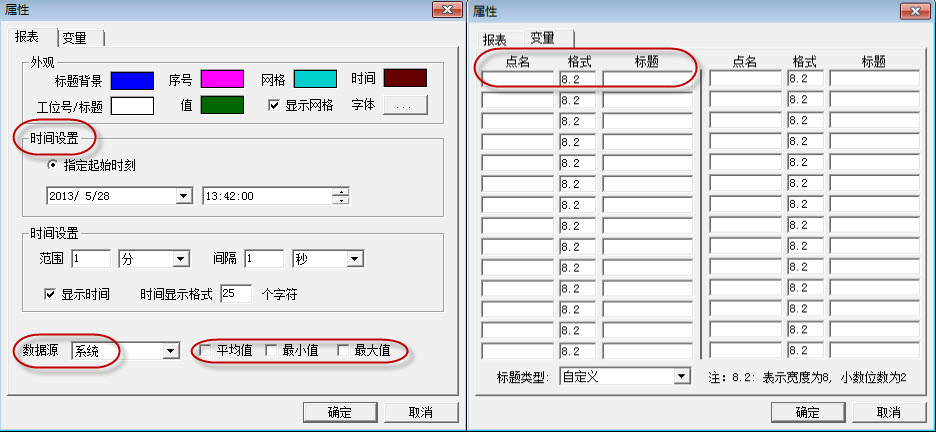

历史报表 历史报表提供了一种浏览历史数据和统计数据的工具。历史报表从数据库中按照一定的采样方式获取一个或多个点的历史数据,查询数据库存储的指定时间段和点名的历史数据,以点列表的形式显示出来。数据源可以是本地数据源也可以是远程数据源,同一张历史报表可显示28个点的历史数据,同一窗口可使用多个历史报表。如下图进行时间、数据源、数据统计和数据点的设置。
数据浏览 数据浏览控件主要用于浏览力控数据库数据信息,可直观显示数据库点参数的相关内容(过程值、描述、工程单位、报警参数),可以实时显示数据的过程值,通过颜色变化指示数据点的报警状态,同时对数据点的描述和报警配置参数进行显示。用户可以通过简单的勾选配置属于自己的数据浏览窗口,可以选择对数据点的详细信息进行监控,也可以只显示自己关心的数据参数。通过多组选择来最大化展示大量数据点的状态。并提供简单的过滤功能(包括是否含有历史数据、是否含有报警数据、指定数据类型等),同时可以自定义各类数据的显示颜色。 该组件可以配合数据源树控件使用,通过对数据源树的不同数据层选择来控制显示的数据。

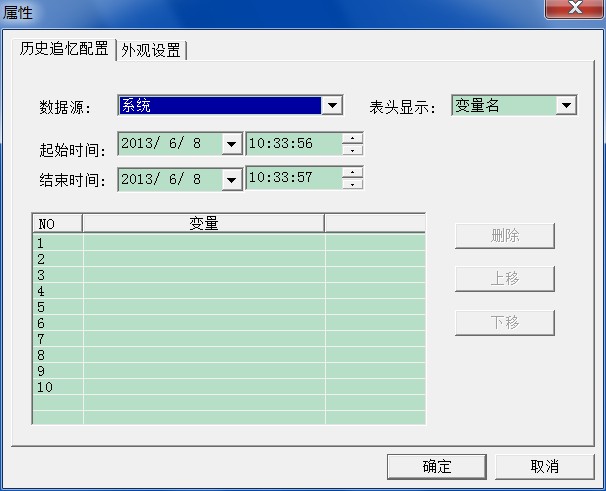

历史追忆 历史追忆组件,以表格形式提供指定数据库点的历史数据(时间范围为24小时)。可以组态表格颜色及字体大小和字形,数据库变量,时间范围。运行时历史数据按照查询序号排列,可以配置时间范围,可以动态添加需查询的数据库点列,把现有列表上的数据库点替换为新的点名,并有设置表格样式及列宽、保存和打印功能。
