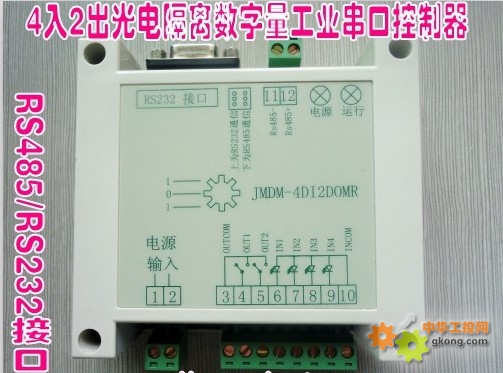

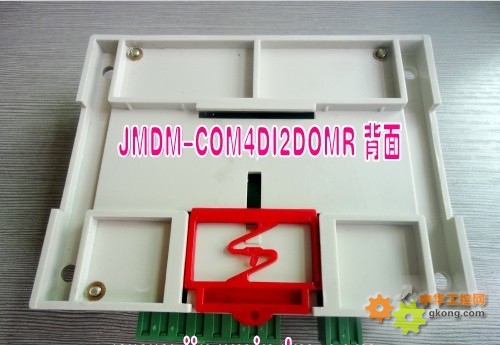

JMDM-COM4DI2DOMR控制器输入点用途:
可用于采集4路以下的红外感应开关、光电感应开关、接近开关、霍尔传感器等数字量开关量信号、或直流电路的电线路信号通断检测。
具体应用场景如下:
1)广泛用于工业或民用方面开关量数字量信号的RS232现场数据采集、RS485远程数据采集、远程监测控制场合;
2)广泛用于智能互动多媒体行业:虚拟翻书,空中翻书,电子翻书,隔空翻书,魔幻翻书、虚拟电子翻书、虚拟空中电子翻书,智能多媒体控制墙,光影互动控制,LED互动控制,虚拟流程控制系统等广告、展厅应用;可作为智能多媒体控制器,互动多媒体控制器,投影互动控制器,光影互动控制器,LED互动控制器,智能中控器,虚拟空中电子智能多媒体控制器;
3)广泛用于商店、酒店、机房、电井、电梯等场所的门禁监控;
4)广泛用于线路通断检测、线排质量检测;
输出点用途:
工业或民用方面控制2路交流大负载设备开关控制、如电源、家电、音视频设备、工业现场设备、LED点阵屏或监视等显示终端设备、电磁阀、接触器、交直流电路的通断或开关等。具体应用场景如下:
1)机房设备、酒店、房间电源开关、音视频设备开关控制;
2)智能家居家电控制;
3)物联网家电控制;
4)广告沙盘灯光控制;
5)工业现场机械设备、交流接触器、电磁阀、交流异步电机等的开关控制。
JMDM-COM4DI2DOMR串口通信协议(技术必备协议)
波特率:9600;
奇偶校验:无;
数据位:8位;
停止位:1位
电脑发送示例
1:控制单个输出点:
O(00,01,0)E 关断第1个输出点
O(00,01,1)E 开启第1个输出点
O(00,02,0)E 关断第2个输出点
O(00,02,1)E 开启第2个输出点
括号中前二位数字为地址,中间一位为指令代号,后面一位为输出点状态;
2:控制所有输出点:
O(00,05,0)E 关断二个输出点
O(00,05,1)E 开启二个输出点
括号中前二位数字为地址,中间一位为指令代号,后面一位为输出点状态;
3:读输入点命令:
O(00,06,1)E 要求控制器返回输入点状态
括号中前二位数字为地址,中间一位为指令代号,后面一位为读取标志;
4.控制器返回输入点的状态
II(00,0000)
II(00,1111)
括号中前二位数字为地址,后四位数字是输入点状态;
5:读输出点命令;
O(00,08,1)E 要求控制器返回输出点状态
括号中前二位数字为地址,中间一位为指令代号,后面一位为读取标志;
6.控制器返回输出点的状态
IO(00,00)
IO(00,11)
括号中前二位数字为地址,后两位地址是输入点状态;
7.地址设定:OA(00)E 括号内的2位数字为控制器地址,通常取值范围:00~99,也可特别设定更大。
JMDM-COM4DI2DOMR客户化通信协议(DI状态变化时主动上传给电脑,用于虚拟翻书类)
波特率:9600;
奇偶校验:无;
数据位:8位;
停止位:1位
JMDM-COM4DI应用于虚拟翻书的协议:
输入点有变化时,控制器发送串口指令给电脑:
输入点从有输入变到没有输入:I(00N,0)
输入点从没有输入变到有输入:I(00N,1)
N取值为1~4的整数,代表第1路到第4路输入点。
|
