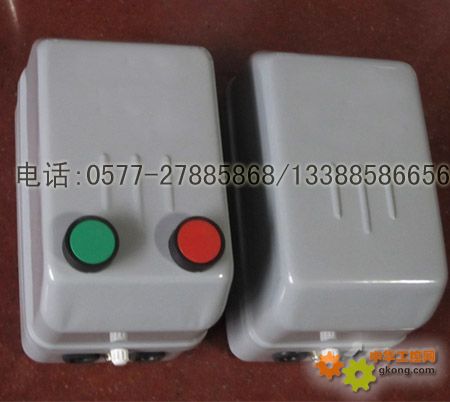

QCX5系列磁力启动器-QCX5-18 QCX5磁力启动器磁力启动器-

一、 QCX5系列磁力起动器适用于交流50Hz或60Hz，额定工作电压660V及以下，额定工作功率为15kW及以下的电路中，作为控制交流电动机启动，停止及过载保护之用。QCX5系列磁力起动器有交流接触器、热过载继电器组成，装于具有一般防尘能力的金属防护外壳内，并有易于操作的按钮。热过载继电器具有温度补偿及自动与手动复位功能，可以板动调节钮进行电流整定。热过载继电器还带有断相保护机构，当电动机在断相运转时，能够切断电动机电源进行断相保护。

二、技术参数

型号		QCX5- 9PM （MS- K10PM）	QCX5- 12PM （MS- K11PM）	QCX5- 16PM （MS- K18PM）	QCX5- 22/20PM （MS- K20PM）	QCX5- 22/21PM （MS -K21PM）	QCX5- 30PM （MS- K25PM）	QCX5- 40PM （MS- K35PM）
额定工作电流（A）AC-3	220V	11	13	18	22	22	30	40
额定工作电流（A）AC-3	380V	9	12	16	22	22	30	40
额定工作电压（KV）AC-3	220V	2.5	3.5	4.5	5.5	5.5	7.5	11
	380V	4	5.5	7.5	11	11	15	18.5
	550V	4	5.5	7.5	11	11	15	18.5
	660V	4	5.5	7.5	7.5	7.5	11	15
热继电器调整范围		0.24A、0.35、0.7A、0.9A、1.3A、1.7A、2.1A、2.5A、 3.6A、5A、6.6A、9A（11A）(15A)			0.24A、0.35、0.7A、0.9A、1.3A、1.7A、2.1A、2.5A、 3.6A、5A、6.6A、9A、11A、15A			19A
								22A
								29A	35A

三、动作特性：三相负载平衡时的动作时间

序号	整定电流倍数	动作时间	开始条件	周围空气温度
1	1.05	﹤2h不动作	冷态开始	﹢20℃
2	1.20	﹤2h	冷态开始	﹢20℃
3	1.50	﹤2min	冷态开始	﹢20℃
4	7.2	﹥2S≦10S	冷态开始	﹢20℃

四、相负载不平衡时的动作特性

序号	整定电流倍数		动作时间	开始条件	周围空气温度
序号	任意三相	第三相	动作时间	开始条件	周围空气温度
1	1.0	0.9	＞2h	冷态开始	﹢20℃
2	1.15	0	﹤2h	热态开始	﹢20℃
