DXYK-3系列液位显示控制仪，水位监测控制器，水位监测显示仪表，磁性浸入式供水型液位显示仪
（一）产品概述
DXYK-3系列液位显示控制仪，由显控仪表和传感器两部分组成。被测介质为水、油、酸、碱、工业污水等导电及非导电液体。它广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、食品及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控制室或仪表控制台上进行监控、显示、报警。
（二）型号编制
例如：DXYK-3J-4G-2D型号的含义:该液位控制仪是磁性浸入式供水型，有4个检测点，传感器材质为不锈钢， 测控深度为2米，带就地显示表。
（三）技术特性
1、一次传感器
由浮球、检测管、法兰及接线盒等组成（见图1）
（1）测量范围：S型≤4M，G型、F型：≤12M。
（2）H1、H2均不能小于100mm。
（3）工作温度：G型、F型：-40℃～120℃, S型：-5℃～45℃，大于上述温度，需要定做。
（4）工作压力：G型:0.6 MPa, F型：0.25MPa, S型常压，大于上述值时，可以定做。
（5）被测介质密度：>0.7g/cm3。
（6）被测介质粘度：<1.25st（≤50×10-3Pa.S）。
（7）检测管一般用Φ20的不锈钢（1Cr18Ni9Ti）或防腐场合用聚四氟乙烯（或F46）制造。
（8）浮球为Φ120不锈钢（1Cr18Ni9Ti）球制作，用于防腐场合采用聚四氟乙烯（或F46） 保护层。塑料浮球直径为Φ140，浮筒为Φ100。
2、二次显示表
根据现场的控制精度及液位控制范围，可选择控制点数量不同的各种仪表，要求精确显示控制的，选用连续显示的液位控制表，在无特殊要求情况下，仪表精度可达0.5级。各种形式的显控表可给出上、下限报警信号，正常液位显示及对外输出的继电器控制信号（一对常开、常闭触点）。显示表有竖式与横式两种，图2、图3是显示表的面板型式。
(1)显示方式
① DXYK-3-2～4、DXYK-3-10、DXYK-3-50型，LED点阵显示。
② DXYK-3-L为数字连续显示或数字连续显示加光柱同步显示。
(2)液位显控仪的上、下限设定DXYK-3-2～4三个型号仪表，通过调节传感器控制点的高度来实现。DXYK-3-10型表，通过调节显控仪面板上的上、下限液位设定开关来实现。DXYK-3-50 型，通过调节面板上的滑线键来完成。DXYK-3-L型，通过调节面板上的触摸键来达到。
(3)环境温度与湿度：环境温度：0～50℃相对湿度：≤85％。
(4)上、下限输出触点容量：AC220V，3A无感负载，触点容量大者，可用中间继电器。
(5)工作电源：AC220V±10%、50HZ，报警方式：声光报警。
(6)二次仪表外形尺寸：80×160×180，传感器内螺纹接口M20×1.5。仪表重量：3Kg。
3、就地显示表DXYK-3-D
（1）显示方式：同DXYK-3-10显控表一样。工作电源：12VDC，由DXYK-3-10显控表提供。
（2）环境温度与湿度：温度：-10～45℃。相对湿度：<95％。
（四）工作原理
1、 DXYK-3系列液位显示控制仪的传感器垂直安装于被测液体中，在液体浮力的作用下，内部带有磁钢的浮球，随液位变化而产生位移。磁钢的磁场作用于传感器检测管内的湿（干）簧管，使其触点吸合或断开，形成传感器输出阻值的变化。通过显示表将阻值的变化转换成相对应的LED发光二极管亮熄，从而模拟出被测液位的高低变化，当液位在两湿（干）簧管之间时不吸合，显示表保持上一位置，直到下一湿（干）簧管动作，保证其不出现暗区。
2、 液位报警点是预先设定的，当液位达到预定的设定点时，显示表内继电器动作，通过继电器触点的通断，给出相应上、下限报警信号及输出控制信号，以实现液位显示和控制的自动化。
（五）安装与接线
1、传感器安装
（1）传感器的安装可采用旁通管安装法、池壁安装法及容器顶部安装法（见图4）。传感器安装在容器上时，其下部应牢固固定于容器底部。（池壁安装法详见图10-14及表一）
（2）传感器的检测管与安装法兰间用YS250-F6×6盘根填满后，再用压紧螺帽紧固。
（3）安装时必须将浮球固定磁钢的一端朝下,否则产生测量误差，装前可用铁钉等铁磁物质测试判断 。
2、显示表安装
显示表嵌入面板安装在仪表盘上，开口尺寸为76+1×152+1 （见图5～9）。
3、仪表接线
（1）传感器与显示表之间连线，不能同交流强电线同路敷设，以防止交流电产生电磁干扰信号，影响仪表指示甚至损坏仪表， 最好采用KVV- n×1mm2导线桥架或铁管内敷设、具体接线（见图15-20）。
9....一、 概述

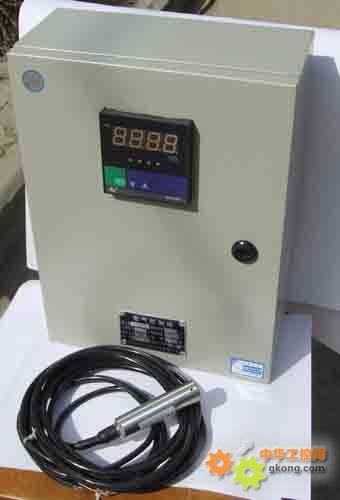

DXYK型无线遥控水位控制仪，主要是为远距离的水塔、山顶水池水位监测而设计的智能仪表，它不但可监视水位的变化，同时还可以自动控制水泵的启停。本机共分三大部分，即水深传感器、发送机与接收机（如图1），发送机装设在水塔内，接收机装在控制中心，传感器投入水中，其输出电压与水深成正比，水位越高，其输出电压越大，在时序电路的控制下，将其水深信号通过发射天线传输到控制中心的接收机，接收机在程序的控制下将水位数据显示出来，并且根据设定的水位上下限值及水位报警值，
控制水泵的开启，及时发出超限报警信号。
二、仪器面板描述（如图2、3）
三、主要技术指标
1、电 源 AC220V±10% 50Hz 8、外形尺寸 发送机 310×250×115
2、测量范围 -1999 ～ 9999字 接收机 310×250×115
3、分 辨 率 0.01M 9、重 量 发送机 4.6 Kg
4、测量精度 ±0.01M 接收机 4.6 Kg
5、遥测距离 0 — 10 KM
6、环境温度 -20℃ ～ +50℃
7、相对湿度 ﹤90% 避免强腐蚀气体
四、 主要功能
1、显示方式：①、-1999～9999测量值显示；②、-1999～9999设定值显示；
③、发光二极管工作状态显示。
2、输出信号: DC 0～10mA（负载能力≤750Ω）DC 4～20mA（负载能力≤500Ω）
DC 0～5V（输出能力≤250Ω） DC 1～5V（输出能力≤250Ω）
3、控制方式：可选择1—4限控制，LED指示。控制方式为继电器ON/OFF；带回差（用户可自由设定）控制精度±1字，触点容量：AC220V/3A 、DC24V/6A阻性负载。
4、报警方式：可选择1—4限报警，LED指示。报警方式为继电器ON/OFF；；带回差（用户可自由设定）报警精度±1字，触点容量：AC220V/3A 、DC24V/6A阻性负载。
5、如上所述控制输出可以自动控制水泵起停，报警输出可以对外输出报警开关信号。
6、本机设有1—18个频道，安装时根据本地区环境，设置不同的频道，但发送机与接收机频道必须一致。
7、本机为间歇发射数据，每2分种传输一次，传输时间为1秒，每接收一组数据面板接收指示灯闪烁呈绿色。
8、一台发送机可配置多台接收机，数台接收机在不同地点监测同一水塔和水池水位。
9、标准模拟信号输出，可供微机采集记录。
五、 传感器测量原理
传感器是一种硅压阻元件，不锈钢外壳封装，头部有导压孔，内部敏感片是带有扩散硅电阻的单晶硅膜片，利用半导体的压阻效应实现 力 — 电 转换。
液体中传感器膜片所受到的液体压力与上部大气压力之差
△ P =ρ· H ρ —液体的密度 H—液体的深度
传感器输出的电信号正比于被测压力 即V=K·△ P
六、 安装与操作
（一）发送机的安装
1.发送机在水塔内安放的位置根据水塔的不同结构而定，最好放置于冬暖夏凉处。如图4几种常见的安装示意图供参考。如果是山顶水糟，可制做一个带百页窗与防雨棚的铁皮箱如图5，将发送机放在其中。
（二）接收机的安装
1.接收机可放置在控制操作台上，装好天线及电源线。
2.将转换开关3打至“通话”位置以便与水塔人员的通话。
3.设定水位上、下限及报警水位高度，接通电源，仪器处于初始状态，等待接收2～3次数据后便进入正常工作状态。
4.一般遥测距离较近时（＜2KM），接收机可使用室内拉杆天线，拉杆天线根据实际情况不一定全拉开为最好，应在同一室内不同位置测试接收效果，因此安装时应通过检查传输的声音是否清晰、数据显示是否正确来确定一个最佳位置。
5.发送机为间歇式发送数据，每两分钟传输一次，传输时间为1秒。每接收到一组数据时，面板接收指示灯8闪烁，呈绿色。表明发送机工作正常，数据显示为当前的水位数据并且保持到下一次接收新的数据为止。
