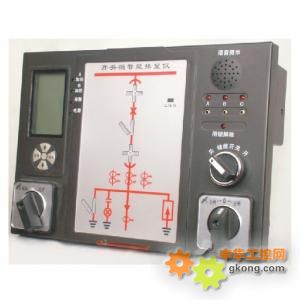

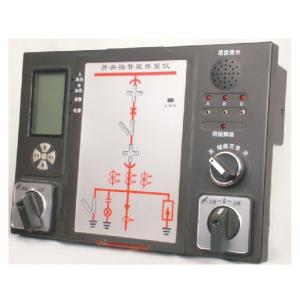

1、产品概述
全新概念的开关柜智能操控装置。 产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
2、技术指标
工作温度：－20～＋65℃
工作湿度：≤95％RH
介质强度：≥AC2000V
绝缘性能：≥100MΩ
抗电磁干扰性能：符合IEC255－22的标准规定
工作电源：两路输入，具备自动切换
电源切换时间：≤0.3秒
工作电压：AC85～265V/DC220V
动态闪烁频率：两次/秒
湿度测量范围：20%～100%RH
温度测量范围：－20＋80℃
湿度测量精度：±3.0%RH
触头/电缆搭接头测温范围：0℃～＋120℃
温度测量精度： ±1℃
响应时间：≤2s
人体接近感应时间：≤3秒
人体接近语音提示时间：0～29秒
开关量输入端子和LED数码显示关联关系：动态配置
通讯方式：RS485
通讯波特率：9600bps
数据格式：8个数据位 1个终止位无奇偶校验

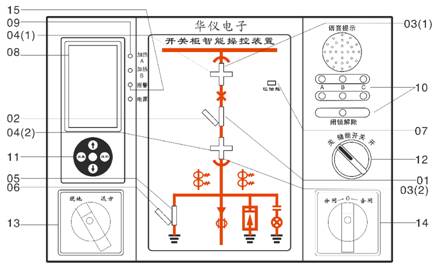

3、模拟显示部分
01断路器合指示
02断路器分指示
03(1)、03(2)工作位置指示
04(1)、04(2)试验位置指示
05接地开关合指示
06接地开关分指示
07储能指示
08温湿度设置及数字显示
09加热报警指示
10带电显示及闭锁
11操作键盘
12储能旋钮
13远方/就地转换开关
14分/合闸转换开关
15液晶显示界面
3．1断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光；
断路器分闸并且合闸回路完好时，绿色02模拟条发光；
3．2手车位置显示
无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。
3．3接地开关位置显示
无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。
3．4弹簧储能显示
无源触点闭合，黄色07 指示发光，显示断路器已储能。
3．5带电显示及闭锁功能
1、LED启辉电压（KV）：额定相电压×0.15-0.65
2、闭锁启控电压（KV）：额定相电压 ×0.65
3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
注：强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作；运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。
3．6自动加热除湿控制及温湿度数字显示功能
可带1路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥40℃时，无条件停止加热，防止过热损伤；当加热断器线时，断线报警输出。
3．7供电源为交直流电源
3．8人体感应探头
当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。
3．9智能语音防误提示功能
1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。
3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。
4、当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。
3．10分合闸功能
装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。
3．11 触点及电缆测温功能
可以同时测量6点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳闸或告警信号。
附图：触头/电缆搭接头测温安装说明
1）测温单元结构
触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块组合而成。
2）装配
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装，测温采集模块分别安装在进线室和出线室柜壁上，测温发射模块与测温采集模块尽量不要遮挡，两个测温采集模块为串行联接。
测温发射模块：颜色为灰色，进线室为（A1、b1、C1），出线室为（A2、b2、C2）。
测温接收模块：颜色为银白色，连接线长距离在3米内为宜。
3．12通讯功能
RS485接口，通信波特率最高达9600bps，可用于读取装置数据和设置定值。
4、安装尺寸与接线图
4．1安装尺寸(开孔尺寸：249mm×173mm)
,
4．2接线图
