原理介绍

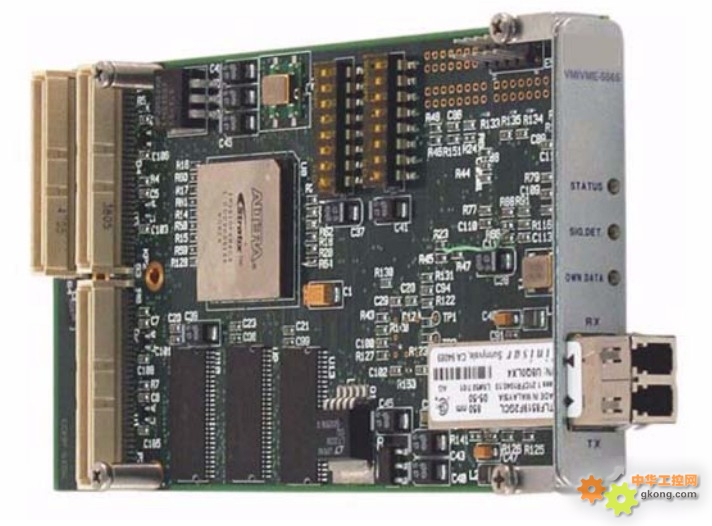

反射内存网主要是由反射内存卡通过光纤连接而成的，网络上的每台计算机插入一块。反射内存卡形成各个节点，而每个节点的网络内存卡上的存储器中都有网络内存网上其它节点的共享数据拷贝。反射内存卡可以插在多种总线的主板上，如VME、PCI、CompactPCI、PMC接口等。每个反射内存卡都占有一段内存地址，网上任何计算机向本地反射内存卡写数据时，该数据和相应内存地址被广播到网上所有其他反射内存卡并存储在相同的位置。

所以计算机将数据写入其本地反射内存卡后的，极短时间内，网上所有计算机都可以访问这个新数据。反射内存卡使用简单的读写方式，反射内存网上的数据传输是纯硬件操作，不需要考虑网络的通信协议，软件上只需要几行代码就可完成对网络内存卡的读、写操作，因此它与以太网等其他传统网络相比具有更低的数据传输延迟、更快的传输速度，更简单灵活的使用操作，可以满足实时系统快速反应周期的要求，而采用其他网络就很难满足这种要求。

拓扑结构

星形拓扑

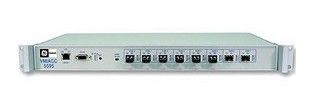

通过使用光纤集线器，即使节点已经关闭，反射内存网络仍将继续工作。集线器会自动地绕过能终止操作的任何网络节，以确保数据继续传输到网络中的下一个节点，保持环路的完整性。集线器可以串接，允许受控的集线器排列成256个节点。每个端口会重新生成连续的光信号,消除了插入损耗和电缆信号衰减的问题。信号再生也减少了抖动。

环形拓扑

内存反射环形结构能够实现光纤介质上170 MB/s的数据传输率。它不是像大多数以太网系统那样基于冲突的总线仲裁系统所以，它能够避免排队和检查数据包的复杂性。这种拓扑也能够确保正确的连接性，不会造成额外的负载限制或端接。
