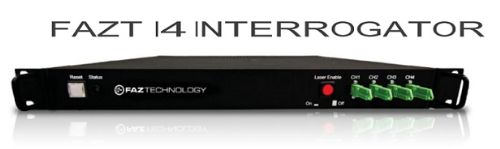

FAZT I4G 光纤光栅解调仪
产品描述
FAZT I4G 光纤光栅解调仪是一款革命性的新产品，依据Fugro集团严苛的产品标准而研发，它是第一款基于已被验证的通信用可调激光器平台的光纤光栅解调仪。
优势
FAZT I4G 光纤光栅解调仪是基于无可移动部件的半导体可调激光器研发的，因此产品可靠性好，精度高，工作温度范围广，适用于严酷的应用环境。
机箱外壳采用不锈钢材料制成，适用于工程现场，单通道传感器容量高达30只。
电子调谐的可调激光器平台保证了光纤光栅解调仪的高精度和高重复性，也提高了数据可靠性，每台解调设备能连接更多的光纤传感器。
集成的电子元件和嵌入式软件方便用户快速调整参数性能，以适应各种不同的传感器配置需求。
关键性能特点
高速数据采集和单片机使得解调仪操作更简单，恢复大规模数据更简便，而且可以通过网络连接取回
FAZT I4G解调仪在C波段40nm范围内间隔1pm的测试数据。
重复性小于50fm，juedui波长精度高达±1pm （内置有气体吸收室作为参考）。
带触发功能，支持解调仪和其他电子设备同步测量。
扫描频率为1kHz时，保证全部传感器读数正常输出，可支持半高宽从40pm到1.5nm的光纤光栅。光栅传感器的峰值追踪算法由硬件完成，包括每个传感器可设置增益，带宽和门限值和传感器间距以提高远距离传感器的测试精度。
支持8kHz扫描频率，波长范围8nm。扫描频率4kHz时，波长范围18nm。
激光器每通道~2dB输出功率结合高灵敏度接收器，在远距离测量时表现出优越的性能。
100 M 以太网接口支持高速数据传输，所有的解调仪设置可通过REST接口进行设置。
USB 2.0 高速接口和USB OTG。
NTP (<10ms) 时间准确度，GPS时间可选(<10µs) 版本。
光纤接口类型为LC/APC，此外Diamond F3000接口可选。
FAZT I4G 光纤光栅解调仪
技术参数表
|
参数
|
|
符号
|
|
数值
|
|
单位
|
|
备注
|
|
波长范围 (C波段)
|
|
Δλ
|
|
39.2
|
|
nm
|
|
1529nm to 1568.2nm
|
|
通道数
|
|
Channels
|
|
4
|
|
|
|
|
|
每通道连接传感器数量4
|
|
Sensors
|
|
1 to 30
|
|
|
|
4ch * 30 = 120 传感器 (假设光栅波长间隔为1.2nm)
|
|
采样间隔/分辨率
|
|
Δλ step
|
|
1
|
|
pm
|
|
|
|
juedui波长精度
|
|
Δλ abs
|
|
< ± 1
|
|
pm
|
|
采用气体吸收室作为长期参考
|
|
短期波长精度
|
|
Δλ
|
|
< 0.2
|
|
pm
|
|
精度 0.2pm (1σ) ，8小时测量
|
|
线宽
|
|
Δv
|
|
20
|
|
MHz
|
|
|
|
波长重复性1
|
|
Δλ std-dev
|
|
< 0.05
|
|
pm
|
|
|
|
每通道激光器输出功率
|
|
P
|
|
+1 to +5
|
|
dBm
|
|
支持反射率1%的光栅，可承受20dB光功率损失
|
|
扫描频率(光栅峰值tance)
|
|
F SWEEP
|
|
1/2/4/8
|
|
kHz
|
|
2 kHz @ 39.2nm, 4 kHz @ 18nm 和 8 kHz @ 8nm 操作模式可选
|
|
扫描频率 (光谱模式 @ 1pm)3
|
|
F SCAN
|
|
16
|
|
Hz
|
|
单通道16Hz, 4通道时4Hz
|
|
偏振态开关
|
|
N Pol
|
|
2
|
|
States
|
|
启用时每次扫描调整偏振态(仅支持1kHz模式)
|
|
传感器范围/距离2
|
|
Dist
|
|
0 to 10
|
|
km
|
|
接线光缆 (0 to 7.5km) FBG 测试间距(0 to 3.25km)
|
|
输入电压
|
|
Vin
|
|
12
|
|
V
|
|
100v to 240v AC 自适应，支持12v直流电源
|
|
耗电量
|
|
P
|
|
25
|
|
W
|
|
|
|
工作温度范围
|
|
T
|
|
0 to 55
|
|
C
|
|
-20C to +55C 工作温度范围版本可选
|
|
尺寸/重量
|
|
324 * 276 * 88 (W x D x H) mm / 4.4 kg
|
|
机箱外壳黑色
|
|
测试报告
|
|
EN55022, EN55024, EN61000
|
|
通信接口
|
|
100Mbps Ethernet, REST 控制接口和多点数据输出格式/接口
|
|
支持的软件
|
|
Femtosense 控制工具，Labview 接口示例, 更多支持文件
|
|
偏振模块选项
|
|
I4G: Standard Polarization option using polarization switch, I4G-P1: Passive depolarizer option optimized for FS-FBGs,
I4G-P2: Active scrambler option optimized for high speed Bi-FBGs, I4G-PM: Single channel PM optimized for PM-FBGs R&D
|
