| 品牌 |
三洋 |
型号 |
103H7123-0440(0410) |
if(!properExist){
displayOfferProperties("middlePropertyData", "propertyArea");
}
产品名称：103H7123-0440(0410)
产品类别： sanyo步进电机-->二相混合式步进电机
产品编号：103h7123-0440(0410)
总体说明
绝缘强度：1000vac
绝缘电阻：100mω（500vdc）
绝缘类型：b type
径向负载：75n
轴向负载：15n
* 负载点在从轴末端起的1/3处
56mm系列二相混合式步进电机，外径:56mm,保持转矩1.27N.m，电流2A/phase。广泛应用于数控机械设备制造。
电气规格(单极线圈)
|
型号 |
轴数 |
步距角
(°) |
电压
(V) |
相电流
(A/phase) |
相电阻
(Ω/phase) |
相电感
(mH/phase) |
保持转矩
N.m(kgf.cm) |
转子惯量
(×10-4kg.m2) |
重量
(Kg) |
接线
方式 |
|
103H7121-0140(0110) |
单轴
(双轴) |
1.8 |
4.8 |
1 |
4.8 |
9.3 |
0.39(4) |
0.1 |
0.47 |
Ⅰ |
|
103H7121-0440(0410) |
2.5 |
2 |
1.25 |
1.9 |
|
103H7121-0740(0710) |
1.8 |
3 |
0.6 |
0.8 |
|
103H7123-0140(0110) |
6.7 |
1 |
6.7 |
15 |
0.83(8.5) |
0.21 |
0.65 |
|
103H7123-0440(0410) |
3.2 |
2 |
1.6 |
3.8 |
|
103H7123-0740(0710) |
2.3 |
3 |
0.77 |
1.58 |
0.78(8.0) |
|
103H7124-0140(0110) |
7 |
1 |
7 |
12.5 |
0.98(10) |
0.245 |
0.8 |
|
103H7124-0440(0410) |
3.4 |
2 |
1.7 |
3.1 |
|
103H7124-0740(0710) |
2.2 |
3 |
0.74 |
1.4 |
|
103H7126-0140(0110) |
8.6 |
1 |
8.6 |
19 |
1.27(13) |
0.36 |
0.98 |
|
103H7126-0440(0410) |
4 |
2 |
2 |
4.5 |
|
103H7126-0740(0710) |
2.75 |
3 |
0.9 |
2.2 |
电气规格(双极线圈)
|
型号 |
轴数 |
步距角
(°) |
电压
(V) |
相电流
(A/phase) |
相电阻
(Ω/phase) |
相电感
(mH/phase) |
保持力矩
N.m(kgf.cm) |
转子惯量
(×10-4kg.m2) |
重量
(Kg) |
接线
方式 |
|
103H7121-5040(5010) |
单轴
(双轴) |
1.8 |
1.3 |
2 |
0.65 |
1.9 |
0.39(4) |
0.1 |
0.47 |
Ⅱ |
|
103H7123-5040(5010) |
1.6 |
0.8 |
3.8 |
0.83(8.5) |
0.21 |
0.65 |
|
103H7126-5040(5010) |
2.1 |
1.05 |
4.5 |
1.27(13) |
0.36 |
0.98 |

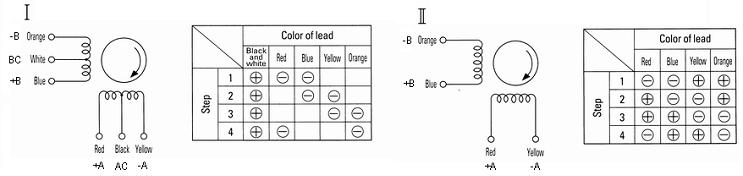

电机内部接线及旋转方向(从安装基座处看)

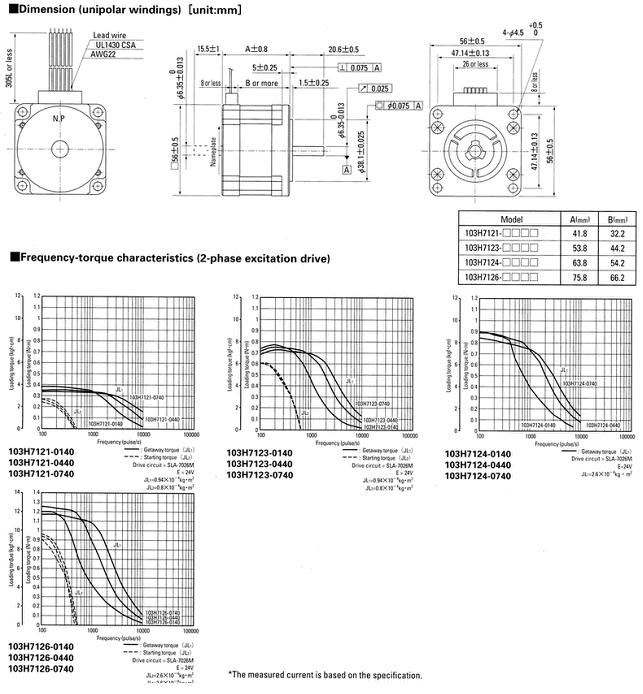

尺寸图
