超声波成像定位仪在电力局部放电中的解决方案
收藏本文     查看收藏

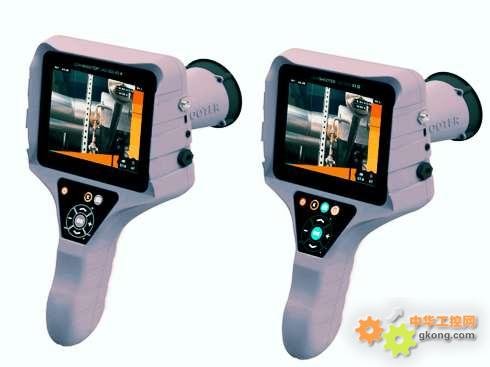

LE4800局部放电检测相机

昆山汉吉龙提供的欧洲LE4800超声波局放检测相机能够检测到电气局部放电所产生的高频信号。它使用独特外差法将这些高频信号转换为音频信号,让使用者通过耳机来听到这些声音,并且通过可视化的屏幕使得局放位置显示在仪器屏幕上。

莱克舒特声波成像定位仪的操作功能检测原理:

电气/电力设备的常见故障:电晕、电痕、电弧。电晕和早期的电痕不会产生热量,红外技术无法检测,但它们会产生超声波信号,超声波技术可以检测到;局放发生在设备内部是,红外方法难以检测,超声波检测仪在设备表面或结合处可以检测。LEAKSHOOTER-LE4800plus超声波局放检测相机对开关柜、绝缘子等电气设备的检测非常灵敏,配合使用标准的广角锥形探头,可远距离检测电气设备及架空线路。使用柔性带聚焦锥形传感器可检测高压开关柜、电器柜内部局放。

主要应用:

1. GIS/GCB高压开关柜、电器柜内部局放

电力开关柜能否正确动作、变压器能否正常工作是电网能否正常运行的关键因素。制造工艺、安装过程或运行维护失当,都会给设备造成缺陷,威胁电网的安全、稳定运行,影响正常的生活和生产,造成不良的社会反应。利用LE4800的超声技术及专利设计的传感器,可以在红外技术难以解决问题的情况下,发现早期故障,以便维护人员做好检修计划。



2.输电线路电缆接头/绝缘子

绝缘子、线路接头如果存在内部缺陷、外部污染,都会产生电晕、电痕、电弧现象,这些放电现象会削弱绝缘能力,导致部件损坏,引起非预期的停产、停运,严重的可导致火灾和爆炸。由于上述局放现象并不一定伴随明显的升温,高温环境也可能掩盖这些现象,但是它们会产生超声噪音,通过LE3000的广角锥形探头,可在不同距离进行检测,最远可达50米。

3.变压器、母线套管

4.CT/PT电容器和电抗器

测量结果显示:

屏幕上无显示为正常;黄色为疑似局放;红色为局放故障点

LE4800plus局部放电相机性能参数:

◎内置摄像头根据局部放电故障程度进行拍照记录

配置:泄漏摄像主机、5合一组合电池充电器、数据传输模组、便携式仪器箱、合格证、出厂认证、说明书、仪器保护套、仪器防脱手绳、传感器标定器(用于校准传感器)。

参数:

存储:10000张图片,可自动生产测试报告

灵敏度:可检测到距离100英尺(约30米),压力1bar,0.001mm大小的泄漏孔

泄漏量:显示单位为RMB,可显示每小时的具体泄漏量并在成像仪主机上自动显示浪费的多少RMB

传感器参数:传感器可调增益40至106 dB;带宽±1kHz至-2 dB;中心频率:40 kHz±0.05 kHz;混频器:30至50 kHz的可调频率;

故障呈现方式:声音+数值+彩色条+漏点自动摄像(四种判断泄漏的方法)

供电方式:镍氢电池具有的操作时间为10小时,具有2小时快充的电池组

测量显示单位:曲线 摄氏度 DB RMS MAX 每分钟泄漏量

工作温度范围:-30°C -- +85°C

可拍照摄像头:具有700万像素,内置LED照明系统可适应黑暗环境下拍照

红外热像摄像头:具有300万像素,可显示可见光、红铁温度热像变化颜色

液晶彩色显示屏: 7.5寸 " 屏幕分辨率640 x 480 连接方式: USB接口

听诊模块:蓝牙无线耳机听诊,蓝牙扬声器模式均可接入主机系统,音量可从0到10调节

精度:+/-0.3dBuV

尺寸:310x165x65 mm

重量 仪器是700g; 包含防水包装箱6kg




状 态: 离线
