仪表面板
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |

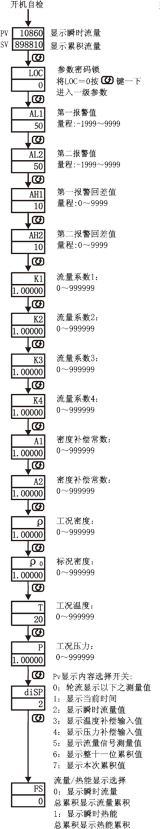

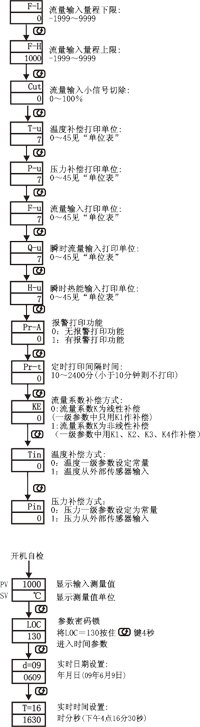

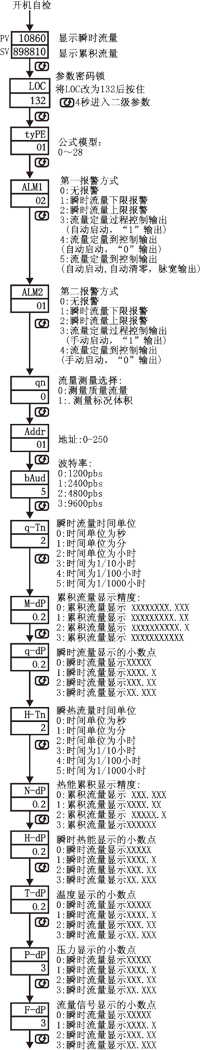

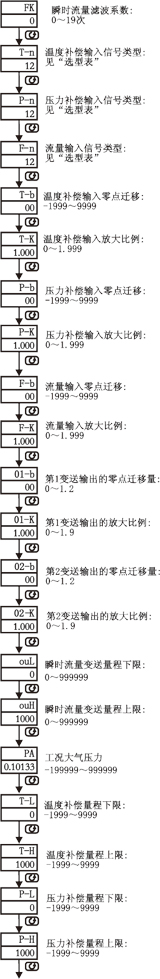

参数功能
★ 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

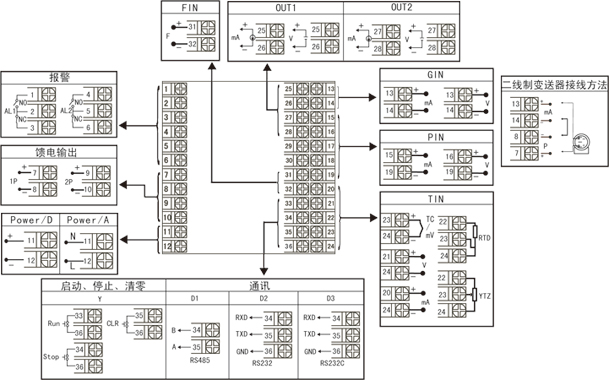

仪表接线图
规格尺寸为A、B、C型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。 |
图一 |
仪表选型
NHR-5600□-□/□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾
| ①规格尺寸 |
②第一路流量信号输入分度号
③第二路压力补偿输入分度号
④第三路温度补偿输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
A
B
C |
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式） |
X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56 |
无输入信号
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
脉冲输入(0～10KHz)
全切换
特殊规格 |
| ⑤变送输出1（OUT1） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑥变送输出2（OUT2） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑦报警输出（继电器接点输出） |
| 代码 |
报警限数 |
X
1
2 |
无输出
1限报警
2限报警 |
| ⑧通讯输出/外部事件输入 |
| 代码 |
通讯接口/数字量输入接口 |
X
D1
D2
D3
Y |
无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
启动、停止、清零 |
| ⑨馈电输出 |
⑩供电电源 |
| 代码 |
馈电输出（输出电压） |
代码 |
电压范围 |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。 |
A
D |
AC/DC 100-240V(AC/50-60Hz)
DC 20-29V |
| ⑾备注 |
| |
备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5600A-27/X/X-0/X/2/X/X-A(无补偿)
例2：NHR-5600A-27/27/14-0/X/2/D1/X-A(温压补偿)
3、压力补偿通道输入类型只选择电压或者电流信号；流量通道输入类型只选择电压、电流或者脉冲输入，其中脉冲输入只针对流量通道选择。
4、如涡街流量计需使用配电功能，可将第二路变送输出作为配电功能，此时第二路变送输出无效。
5、脉冲信号输入时，仪表不能选择第二路变送输出。 |
