| 详细描述：
安全认证
| 证书号 |
GYB081024(电压输出) |
| |
GYB081025(电流输出) |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=28.4V |
| 电流 |
Io=100mA |
| 功率 |
Po=0.71W |
| 电容 |
Co=0.079μF |
| 电感 |
Lo=3mH |

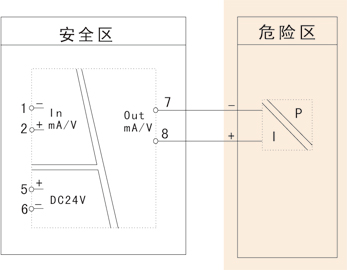

接线图
| 端子号 |
端子说明 |
| 安全区（绿色） |
1 |
mA/V(-) |
| 2 |
mA/V(+) |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危险区（蓝色） |
7 |
mA/V(-) |
| 8 |
mA/V(+) |
结构外型图

EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时，指示灯为红色。
35mm导轨式安装，安装时请注意卡位稳定、牢固。
请尽可能垂直安装，以利于仪表内部热量散发。
技术参数
| 电源 |
| 额定工作电压范围 |
24V±10% DC 功耗：≤1.4W |
| 安全侧 |
| 输入信号类型 |
电压/电流信号输入（订货时确定或配置编程器自行编程） |
| 输入阻抗 |
电流≤250Ω，电压≥510KΩ |
| 危险侧 |
| 输出信号类型 |
电压/电流输出（具体见选型） |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| 测量精度 |
0.2%FS±1字 |
| 绝缘强度 |
| 绝缘强度 |
2500V,a.c;1min（本安端与非本安端） |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
仪表选型
| |
|
7 |
|
8 |
| 电压/电流输入操作端隔离栅 NHR-B31 |
- |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7 |
<输入> |
|
| (从列表中选择代码) |
| 代码 |
类型 |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 32 |
0-10mA开方 |
| 33 |
4-20mA开方 |
| 28 |
0-5V |
| 29 |
1-5V |
| 30 |
-5-5V |
| 34 |
0-5V开方 |
| 35 |
1-5V开方 |
| 8/9 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
型号举例：NHR-B31-29-0
电压/电流输入操作端隔离栅，输入信号为：1-5V，输出信号为：4-20mA。 |
