ATZGB-2400F1系列模块基于最新Atmel的混合信号的硬件平台,他们是专为无线传感器、控制和数据采集应用设计的，它具有体积小巧、接口简单、 使用方便、功耗低、传输距离远等优点，模块具有中功率和小功率两种发射模式，满足不同功率要求的场合需求。
ATZGB-2400F1模块扩展了更多的功能：
1.扩展的接口（模拟和数字）：
•40备选GPIO（包括8备选的IRQ输入）
•4通道10位ADC的输入+1路电压监测（使用JTAG线复用时可达8通道ADC输入）
•带流控的异步串口（UART），可复用为同步串口USART
•8位数据总线+16位地址总线
•I2C
•SPI
•1-Wire
•PWM
2.最多可支持44个可配置的GPIO端口
3. 提供3V电平的UART口，可外接232或485电平转换芯片
4. 提供外部晶体接口
5. 可自定义MAC地址、PANID、簇号等参数，并存储在内部的EEPROM中
6. 2.4G ISM 频段
7. 集成ZGB-TRX协议栈，基于UART和命令设置
8. 发射功率、RF频段、网络标号（PANID）、节点地址等可配置
9. 自动组网，自动路由，链路自愈
10. 提供休眠控制IO，可与父设备同时进入低功耗模式
11. 管脚封装：1.27mm单排针直插封装或邮票孔封装
主要特点
|
电源电压 |
1.8to3.6 V |
|
工作电流：RX模式 |
15.5mA |
|
工作电流：TX(10dBm) 模式 |
21mA |
|
工作电流：节电模式 |
0.3~3 uA |
|
开阔地通信距离 |
750 m |
|
地下停车场通信距离 |
TBD |
|
CPU片内 Flash 存储器容量 |
128K bytes |
|
CPU片内 RAM 存储器容量 |
8K bytes |
|
CPU片内 EEPROM 存储器容量 |
4K bytes |
|
CPU工作频率 |
1～8 MHz |
|
尺寸 |
35*16*3mm |
射频指标
|
参数名称 |
数值范围 |
单位 |
说明 |
|
工作频率范围 |
2.405～2.485 |
GHz |
|
|
频段数量
频段间隔
发射功率 |
16 |
个 |
|
|
5 |
MHz |
|
|
-17～+3 |
dBm |
可进行16 步调整 |
|
接收灵敏度 |
-101 |
dBm |
PER = 1% |
|
无线速率 |
250～2000 |
kbps |
|
|
射频接口阻抗 |
50 |
Ohm |
单端非平衡输出 |
|
参数名称 |
数值范围 |
单位 |
说明 |
|
工作频率范围 |
2.405～2.485 |
GHz |
|
结构指标
|
参数名称 |
数值范围 |
单位 |
说明 |
|
外型尺寸 |
50*16 |
mm |
|
|
接口排针间隔 |
1．27 |
mm |
|
|
工作温度范围 |
-40～85 |
℃ |
|
|
工作湿度范围 |
0～95% |
|
非凝结 |
网络拓扑
点对点及星型网络拓扑图

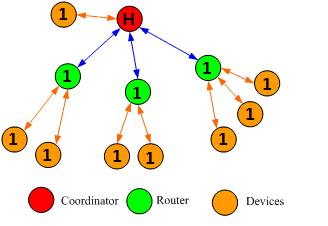

树型网络拓扑图（所有节点均为同一分簇）

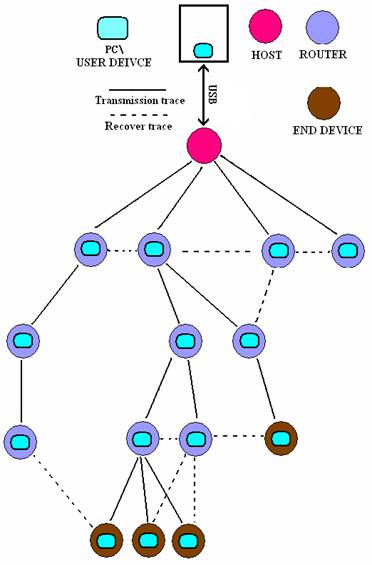

树型簇状网络拓扑图（只有处于同一簇内的节点才能组网通信）

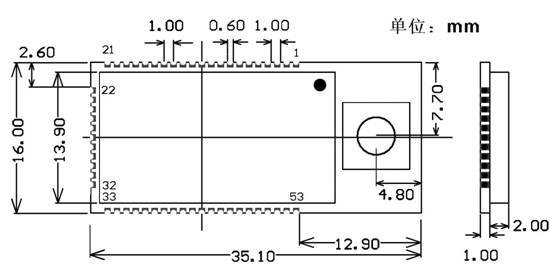

外型尺寸图
订货信息
|
模块名称 |
说明 |
| ATZGB2400F1 |
带有SMA天线连接器的2.4 GHz IEEE802.15.4/ZigBee模块传输速率250-2000Kbps。邮票孔接口。 |
| ATZGB2400FX1 |
带有SMA天线连接器的2.4 GHz IEEE802.15.4/ZigBee模块传输速率250-2000Kbps。1.27mm单排针直插封装。 |
