产品名称：
|
DeviceNet LED 多层信号灯 ST56EL-DVNB
|
|
型 号：
|
ST56EL-DVNB
|
|
价 格：
|
0.00
|
|
品 牌：
|
587
|
|
|
|
   以2根电源线，2根信号线连接灯身，并以以串联的方式连接的DeviceNet LED多色信号灯

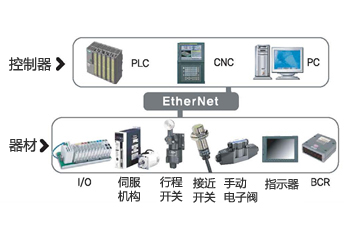

- 是一个近距离PLC通讯即现场总线, DeviceNet通讯用多层信号灯
- 把多层信号灯的动作信号适用一系列的通讯方式传送

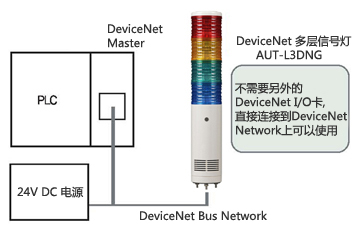

- 不需要另外的DeviceNet I/O卡, 直接连接到DeviceNet Network上可以使用
- DeviceNet网络除了主卡以外可以操作63个节点。(其外得加个主卡) ① MAC ID指定-装置内利用6P选择开关可以简单的调节, 可以指定(000000~111111)之中共63个ID ② Baud rate指定-装置内利用2P选择开关可以简单的调节, 可以指定125[kbps], 250[kbps], 500[kbps], AUTO的4种状态

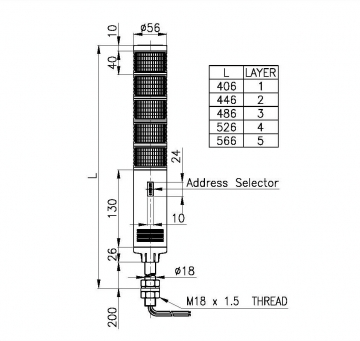

- 最多可实现5层安装，并可根据需求选择安装信号音

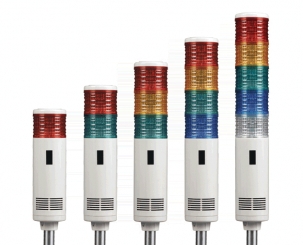

- 标准颜色排列
1层 :  红-R
2层 : 红-R  绿-G
3层 : 红-R  黄-A 绿-G
4层 : 红-R 黄-A 绿-G  蓝-B
5层 : 红-R 黄-A 绿-G 蓝-B  白-W
- 闪亮次数(闪亮工作时) : 60~80/min.
- 材质 : 灯罩-AS, 身体-ABS, Pole-铝合金
- 音量(蜂鸣器) : Max.90dB/m
- 保护等级 : IP23
| LB18 |
LW18 |
SCREW & NUT |
SL18 |
SZ18A |
 |
 |
 |
 |
 |
|
| 型号(Model) |
项目(Item) |
详细参数(Descripttion) |
ST56EL-DVNB
内装蜂鸣器型 |
多层信号灯 |
段数 : 1~5
电压 : DC24V
电流 : 0.18A
颜色 : 红-R 黄-A 绿-G 蓝-B 白-W |
| 蜂鸣器 |
电压/电流 : 24V/20mA 电压 : DC24V
音量 : Max.90dB/m |
| 信号 |

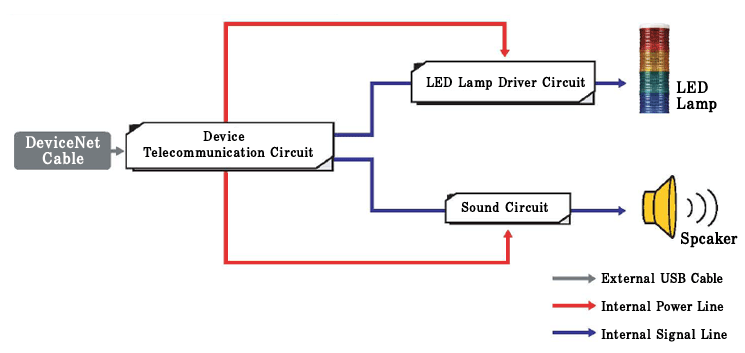

ISO 11898 标准规定, ISO 7 Layers Protocol 通讯方式
数据信号处理方式 : ISO 1Layer(Physical)
数据收发方式 : CAN Protocol, ISO 2 Layers(Data Linker)
数据处理及应用 : DeviceNet Protocol, ISO 7 Layers(Application) |
| 电缆 |
信号l : V+(Red), CANL(Blue), CANH(White), GND(Black), Shield的构成
电源 : DeviceNet Master Card的输出或中央Power Supply上供应电源
不需要另外的电源 |
| 电源供应方式 |
DeviceNet Master Card 的输出或另外的中央电源供应装置 DC24V
供应 : LED Lamp Power, Piezo Buzzer Power
DC-DC Buck Convert Type
输入 : DC24V, Output : DC5V/1000mA
供应 : DeviceNet Controller Power | |
| EX)
ST56EL |
-DVNB |
-3 |
-RAG |
-(SZ18) |
| 型号 |
内装蜂鸣器型 |
段数 |
颜色 |
支架 |
|
ST56EL |
DVNB |
1-1层
2-2层
3-3层
4-4层
5-5层 |
R-红
A-黄
G-绿
B-蓝
W-白 |
标准型
SZ18
LB18
LW18
SL18 |
|
连接图
회로
