一、产品用途及概述：

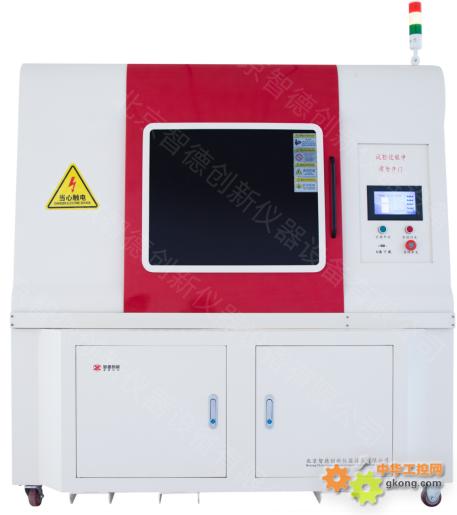

电压击穿设备采用触摸屏+计算机控制，通过人机对话方式，完成对绝缘介质的工频电压击穿，工频耐压试验。主要适用于固体绝缘材料如绝缘漆、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。本仪器经过多年不断改进完善，日趋成熟，具有很高的安全性和可靠性，受到了用户的好评。
二、依据标准：
GB/T1408.1-2016《绝缘材料电气强度试验方法 第1部分；工频下试验、第2部分》
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
GB/T3333-1999《电缆纸工频击穿电压试验方法》
GB/T1 2656-1990《电容器纸工频击穿电压测定法》
ASTM D149 - 09 《固体电绝缘材料在商用电源频率下的介电击穿电压和介电强度的标准试验方法》
DL/T376-2010 复合绝缘子用硅橡胶绝缘材料通用技术条件
三、仪器特点：
1、独立的控制系统，模块式结构方便于售后维护，外观美观大气，整个实验过程中无噪音，电级自动对中定位，操作方便，安全系数大，精度高。
2、由设备本身触摸屏及控制面板进行操作控制，如不需要进行曲线分析，可不配备计算机。
3、如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。
4、设备具有试验参数记忆功能，相同试验条件不需要每次试验都进行设置，且断电仍会记忆最后一次试验设置参数。

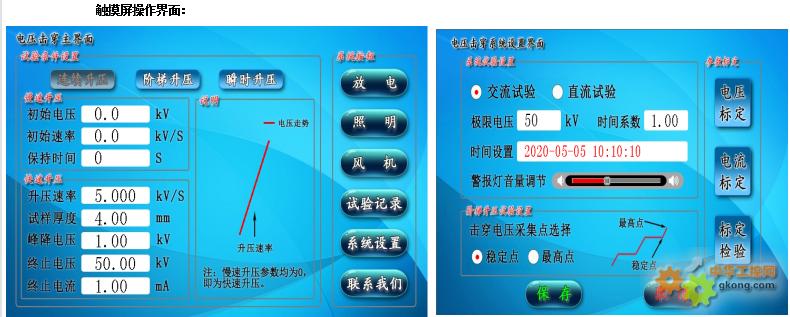

5、试验界面简单明了，且配有示意曲线说明，参数不同，曲线走势不同，方便理解。
6、控制面板简洁，功能标注明确，操作简单。
7、可记录并同时显示10次试验记录，方便试验数据的对比分析。且可以随时舍弃不理想的任意一组数据。
8、增加了U盘下载功能，可以将设备中的试验记录直接下载到U盘中。
9、如配备计算机，可生成详细的试验报告单，包括每一组具体信息，多组综合信息，及曲线。
10、设备试验界面采用仪表盘及数字同时且实时显示的方式，更方便试验过程的观看。
11、设备具有安全警告提示，在未关闭试验箱门时试验无法开始，且会弹出警告，在满度（即：高压变压器无输出）时会弹出警告，且试验过程中如果开门，试验会自动结束。
12、采用蓝牙数据传输，解决由于有隔离墙阻挡穿墙过线的麻烦和远距离操作安全可靠；

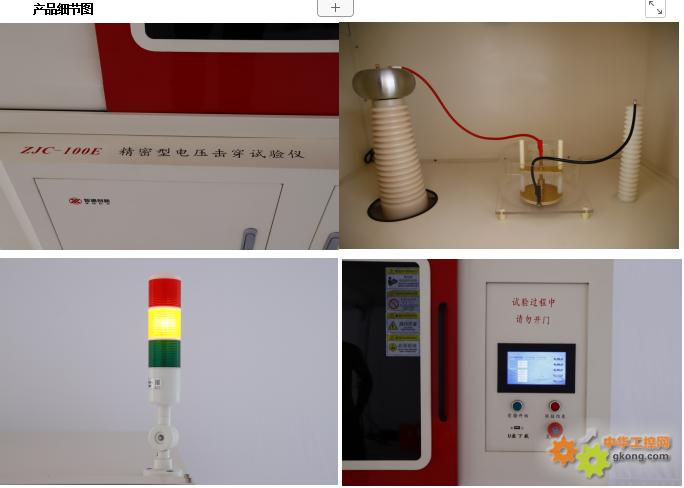

13、设备配有三色报警灯，绿灯亮时表示箱门关闭良好可以开始试验，黄灯亮时表示试验箱门打开，此时可进行试样更换。红灯亮时表示高压大于0.5KV，此时不要开箱门。直流试验结束放电过程警报灯会闪烁且报警。（总结：绿灯箱门关闭良好，黄灯开门小心操作，红灯有高压）
四、软件安全设置：
*1、电压保护3个：终止电压、量程电压（最大）、峰降电压 ；
*2、电流保护：设置电流大小（过流停止）过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.01S内切断电源；
*3、时间保护：设置试验时间（超过时间停止） ；
*4、高压装置运行提示（包含上升和下降） ；
*5、仪器电源未接通提示 ；
*6、高压运行结束提示 ；
*7、高压放电运行提示 ；
*8、高压起点提示 ；
*9、放电机构位置检测；
*10、无线蓝牙远程控制：
五、硬件安全设置：
•1、开关安全门（门开启自动断电） ；
•2、高压启动和高压停止有单独开关（与安全门联动） ；
•3、升压装置有起点和终点限位开关 ；
•4、主机带有单独电压、电流显示功能保护 ；
•5、主机带有试验结束自动放电机构 ；
•6、人工控制的手动放电装置有两种（放电棒和按钮开关放电） ；
•7、直流试验结束仪器自动放电；
•8、接地安全线检测功能保护；
六、其它特点及优势：
1、*蓝牙远程控制；
2、*三色灯报警装置（绿灯箱门关闭良好，黄灯开门小心操作，红灯有高压）；
3、*可实现触摸屏或电脑双重操作；
4、*可实现组合编程，梯度升压的升压和耐压时间可分别单独设置；
5、*U盘下载功能，不通过电脑可以将设备中的试验记录直接下载到U盘中。
七、技术指标：（以下为标准参数，也可按不同使用需求定制）
|
项目/型号
|
ZJC-20E
|
ZJC-50E
|
ZJC-100E
|
ZJC-150E
|
|
输入电压
|
220V 50HZ
|
|
电压测量范围
|
交/直流0-20KV
|
交/直流0-50KV
|
交/直流0-100KV
|
交/直流0-150KV
|
|
电器容量（功率）
|
2KVA
|
3KVA
|
10KVA
|
15KVA
|
|
过流保护
|
1-60mA可调
|
|
升压速率
|
0.1KV/S-3KV/S(无档连续可调)
|
0.5KV/S-5KV/S(无档连续可调)
|
|
可试验方式
|
交/直流试验：1、慢速升压 2、连续升压 3、阶梯升压 4、瞬时升压
|
|
电压测量误差
|
1%≤，（10%～100%）
|
|
耐压时间
|
0～12H可调（空载）
|
|
仪器尺寸（长宽高）
|
1000*700*1400mm
|
1720*1300*1800mm
|
2200*1700*2200mm
|
|
主机重约
|
300kg
|
800KG
|
1600kg
|
|
与计算机通讯
|
无线蓝牙连接；0-20米；
|
|
接地要求
|
仪器必须接地，接地电阻小于4Ω，接地棒深度1.5-2米。
|
八、设备组成：（以下为标准配置，也可按不同使用需求定制）
|
序号
|
名称
|
数量/单位
|
|
1
|
E型主机
|
1台
|
|
2
|
品牌计算机
|
1套
|
|
3
|
品牌打印机
|
1台
|
|
4
|
等直径电极+不等直径电极
|
1套
|
|
5
|
油盒
|
1个
|
|
6
|
电源线
|
1根
|
|
7
|
带线插排
|
1个
|
|
8
|
镊子
|
1个
|
|
9
|
托盘
|
1个
|
|
10
|
放电棒
|
1个
|
|
11
|
接地线
|
1根
|
|
12
|
备用光盘
|
1张
|
|
11
|
说明文件
|
1套
|
