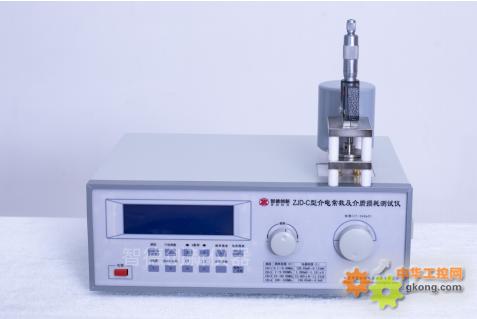

ZJD系类介电常数介质损耗测试仪产品介绍
一、符合标准：
ASTM D150-11实心电绝缘材料的交流损耗特性和电容率（介电常数）的标准试验方法；
GB/T1409-2006测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法；
GB/T1693-2007硫化橡胶介电常数和介质损耗角正切值的测定方法；
GBT5594.4-2015电子元器件结构陶瓷材料性能测试方法第4部分:介电常数和介质损耗角正切值的测试方法；
二、主机及夹具参数：
|
项目/型号
|
ZJD-B
|
ZJD-A
|
ZJD-C
|
|
信号源
|
DDS数字合成信号
|
|
频率范围
|
10KHZ-70MHZ
|
10KHZ-110MHZ
|
100KHZ-160MHZ
|
|
信号源频率覆盖比
|
7000:1
|
11000:1
|
16000:1
|
|
采样精度
|
11BIT
|
12BIT
|
|
信号源频率精度
|
3×10-5 ±1个字,6位有效数
|
|
Q值测量范围
|
1～1000自动/手动量程
|
|
Q值量程分档
|
30、100、300、1000、自动换档或手动换档
|
|
Q分辨率
|
4位有效数，分辨率0.1
|
|
Q测量工作误差
|
＜5%
|
|
电感测量范围
|
1nH～8.4H,；分辨率0.1
|
1nH～140mH；分辨率0.1
|
|
电感测量误差
|
＜3%
|
|
电容直接测量范围
|
1pF～2.5uF
|
1pF～25uF
|
|
调谐电容误差分辨率
|
±1pF或＜1%
|
|
主电容调节范围
|
30～540pF
|
17～240pF
|
|
谐振点搜索
|
自动扫描
|
|
自身残余电感扣除功能
|
有
|
|
大电容值直接显示功能
|
有
|
|
介质损耗直读功能
|
有
|
|
介质损耗系数精度
|
万分之一
|
|
介质损耗测试范围
|
0.0001-1
|
|
介电常数直读功能
|
有
|
|
介电常数精度
|
千分之一
|
|
介电常数测试范围
|
0-1000
|
|
LCD显示参数
|
F,L,C,Q,LT,CT,波段等
|
|
准确度
|
150pF以下±1pF；150pF以上±1%
|
|
Q合格预置范围
|
5～1000声光提示
|
|
环境温度
|
0℃～+40℃
|
|
消耗功率
|
约25W
|
|
电源
|
220V±22V，50Hz±2.5Hz
|
|
极片尺寸
|
38mm/50mm(二选一)
|
|
极片间距可调范围
|
≥15mm
|
|
材料测试厚度
|
0.1-10mm
|
|
夹具插头间距
|
25mm±0.01mm
|
|
夹具损耗正切值
|
≤4×10－4 （1MHz）
|
|
测微杆分辨率
|
0.001mm
|
|
测试极片
|
材料测量直径Φ38mm/50mm，厚度可调 ≥ 15mm
|

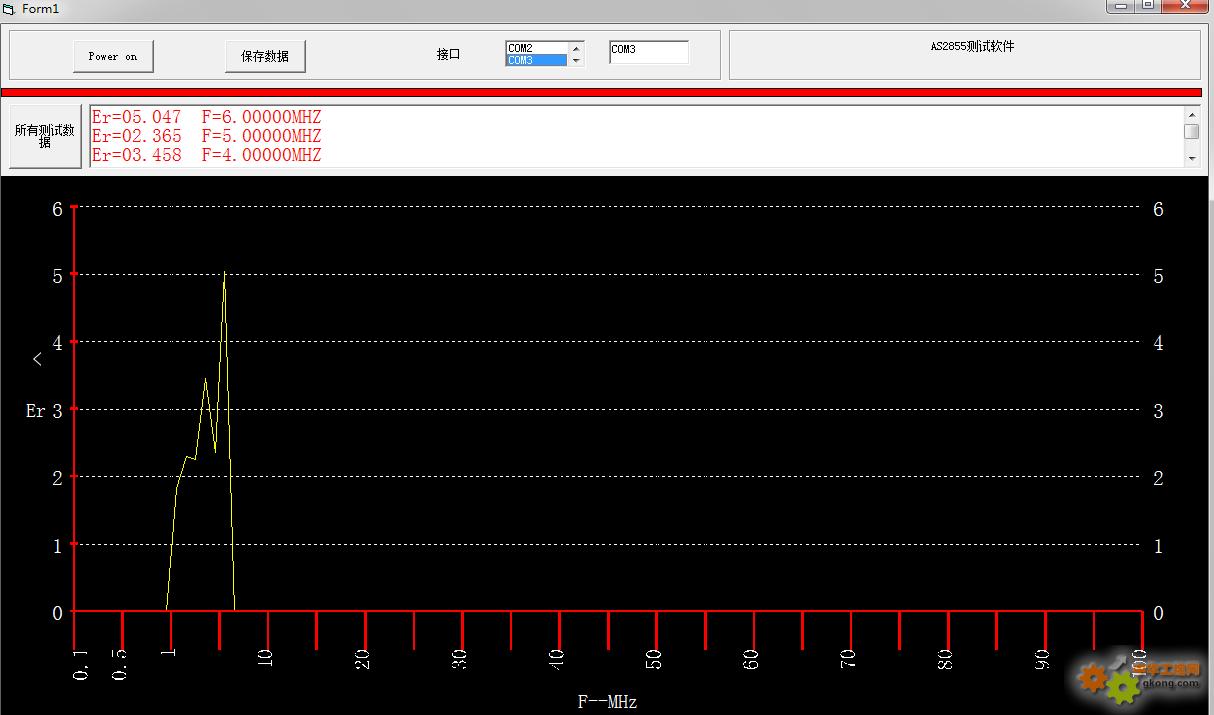

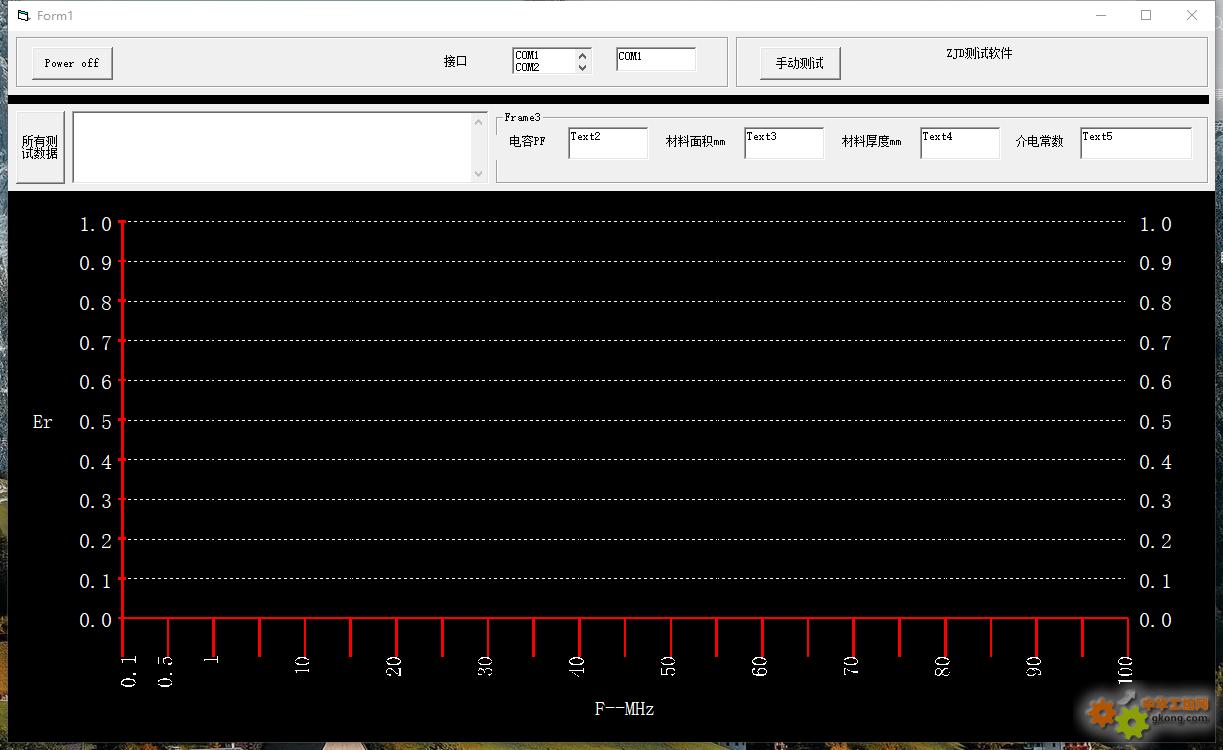

三、上位机软件部分，AB型可直读介电常数。C型可观察曲线变化：
三、配置：
|
序号
|
标准配置/数量
|
|
|
1
|
主机/一台
|
|
|
2
|
S916夹具/一套
|
|
|
3
|
电感组/九只
|
|
|
4
|
电源线/一根
|
|
|
5
|
上位机软件/一套
|
|
|
可选配：液体杯（测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm）
|
