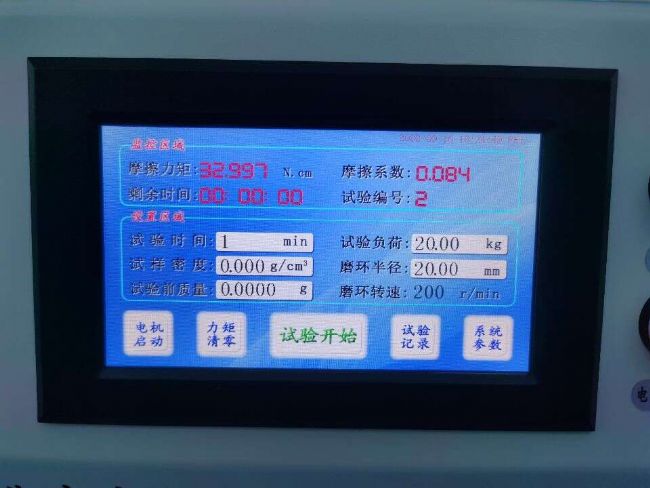

主要参数：
1.试样尺寸：30mm×7mm×6mm；
2.转动速度：200转/分；（可定制10转/分-400转/分）
3.负 荷：20kg（196N）≤1%；(可根据特殊材料定制不同负荷)
4.摩擦环尺寸：￠40×10mm ，倒角0.5×45°，外圆表面与内圆同心度偏差小于0.01；型号：M-200A
5.摩擦环材质：45号钢,淬火,热处理HRC40-45,外圆表面光洁度▼8；
6.摩擦力矩：0--4N·m；
7.速度精度：≤1%；
8.摩擦力矩精度：≤1%；
9.传感器测量精度：≤1% FS；
10.尺寸：长400mm*宽500mm*高350mm；
11.重量：约50kg；
12.型号：M-200A
GB/T3960-2016塑料滑动摩擦磨损试验方法
1 范围
本标准规定了塑料及其复合材料滑动摩擦磨损性能的试验方法。
本标准适用于测定塑料及其复合材料的滑动摩擦磨损性能。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件.
GB/T 2918塑料 试样状态调节和试验的标准环境(ISO 291， IDT)
GB/T 1033.1—2008塑料非泡沫塑料密度的测定第1 部分:漫渍法.液体比重瓶法和滴定法（ISO 1183-1 : 2004，IDT）
GB/T 17754- -2012 摩擦学术语
3 术语和定义
GB/T 17754-2012界定的以及下列术语和定义适用于本文件.为了便于使用，以下重复列出了GB/T 17754—2012中的某些术语和定义。
3.1
滑动摩擦 sliding friction
两物体接触面之间产生滑动时的摩擦。
3.2
摩擦 friction
在力作用下物体相互接触表面之间发生的切向相对运动或有运动趋势时，出现阻碍该运动行为并且伴随着机械能量损耗的现象和过程.
[GB/T 17754- -2012，2.2]
3.3
摩擦副 rubbing pair stribopair
专指由两个相对运动又相互作用摩擦学元素构成的最小的系统。
注：作为摩擦副的物体互称为对磨副。
[GB/T 1775—2012，4.4]
3.4
摩擦力 friction force
相互接触的两物体当一个相对于另一个切向相对运动或有相对运动趋势时，在两者接触面上发生的阻碍该两物体相对运动的切向力。
3.5
摩擦力矩 friction moment
M
在转动摩擦副中，转动体在周向上受到的摩擦力与转动体有效半径的乘积。
[GB/T 17754- -2012，4.38]
3.6
磨痕宽度 scar width
b
在环-块摩擦磨损试验时，块的表面经摩擦磨损后在摩擦面上留下的损伤痕迹的断面——凹形圆弧的圆弧弦长，单位为毫米(mm)。
见图1。
图1 磨痕宽度
3.7
磨损 wear
由于摩擦造成表面的变形、损伤或表层材料逐渐流失的现象和过程。
[GB/T 17754—2012，2.3]
3.8
磨损量 wear loss
在磨损过程中摩擦副的材料接触表面变形或表层材料流失的量。
注1：通常可用体积、质量、几何尺度等表示。
[GB/T 17754- -2012，5.1]
注2：本标准采用体积磨损、质量磨损磨痕宽度来表示，
3.9
摩擦系数 friction coefficient
一组摩擦副之间的摩擦力与法向力之比。
[GB/T 17754—2012，4.18]
3.10
润滑方式 methods of lubrication
向摩擦副的表面供给润滑介质的方式。
注：可分为间隙润滑、连续润滑、单程润滑、循环润滑等.
[GB/T 17754—2012，6.47]
3.11
润滑剂 lubricant
加人到两个相对运动表面之间，用于减少摩擦和控制磨损的易剪切物质.
[GB/T 17754—2012，6.48]
4 原理
将试样安装至试验机，试样安装于试验环上方，并加载负荷，试样保持静止，试验圆环以一定转速转动。见图2。
图2 实验示意图
5 设备
5.1 试验机
5.1.1 传动系统，用来带动圆环以给定的转速旋转，转速的相对误差应不大于土3%，并要求圆环安装部位轴的径向跳动小于0.01 mm。
5.1.2 加载系 统，对试样和圆环，施加法向力，法向力的相对误差应不大于土2%。
5.1.3 测定和记录摩擦力矩系统，摩擦力矩的相对误差应不大于土3%。
5.1.4 记录圆环转数的计数器或计时器，转数的相对误差应不大于土1%。
5.1.5 试样夹具应保证试样安装后无轴向窜动。
5.2 天平和量具
5.2.1 称量试样 质量的分析天平误差应不大于0.1 mg。
5.2.2 测量试样尺寸 及磨痕宽度的量具误差应不大于0.02 mm。
6 试验环及试样
6.1 试验环
试验环材料一般为45*钢，要求淬火，热处理HRC40~45 ，其外形尺寸:外径为(40士0.5)mm，内径为16 mm，宽度10 mm，外圆需倒角，倒角处均为0.5X 45 ，外圆表面与内圆同轴度偏差小于0.01 mm；外圆表面粗糙度Ra不大于0.4，每次试验前需测试试验环外圆表面粗糙度并记录，确保外圆表面粗糙度Ra不大于0.4；试验环应清除油污，贮存于干燥缸内以防生锈。
注：圆环材质可根据需要另定。
6.2 试样
6.2.1 外观和尺寸
试样为长方体，要求表面平整，无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。
具体尺寸及要求: (30本85 X7-:i X6士0.5)mm，试样上下表面平行度不小于0.02 mm。
6.2.2 数量
每组试样不少于3个。
6.2.3 状态调节
除受试标准另有规定，试样应按GB/T 2918的规定在室温(23士5) C和相对湿度(50士5) %的条件下调节16h以上，或按有关各方协商的条件。
7 试验条件
7.1 试验中试样保持静止，试验环以200 r/min转动，试验时间2 h，负荷196 N.根据材料，允许选择其他负荷。
7.2 试验可在无润滑条件(千摩擦)下进行，也可在有润滑条件下进行(润滑方式可采用滴油润滑，间隙润滑、连续润滑、单程润滑、循环润滑等；润滑剂可采用46#抗磨液压油，也可采用客户指定的润滑剂)。
8 试验步骤
8.1 除非有关各方另有商定(例如:在高温或低温下试验)，试验应与在状态调节相同条件下进行。
8.2 用乙醇、丙酮等不与试样起作用的溶剂仔细清除试样和圆环上的油污，此后不应再用手直接接触
试样和试验环的表面。
8.3 用分析天平 称取试样质量(
)，并用此试样按GB/T 1033.1—2008中A法的规定测试试样密度。
8.4 把试样 装进夹具，使摩擦面与试样环的交线处于试样正中。装好摩擦力矩记录纸。
8.5 平稳地加荷至选定的负荷值。
8.6 开启试验机，对磨2h后停机卸负荷，取下试样和试验环，用溶剂清理试样表面，待试样冷却至试验环境温度时，用量具测量磨痕寬度，或称取试样质量(m；).磨痕宽度测量应在磨痕中央及距膺痕两端1 mm处测量3个数值，测量值之间不得大于1 mm，取3次测量平均值作为一个试验数据。
8.7 读取摩擦力矩值 M。
9 结果计算和表示
9.1 磨痕宽度
磨痕寬度取试验数据的算术平均值。
注:本标准建议以磨痕宽度来表征磨损量。
9.2 质量磨损
质量磨损按式(1)计算：
m＝m1-m2 …………………………（1）
式中:
m
——质量磨损，单位为克(g)；
m1试验前试样的质量，单位为克(g)；
m2试验后试样的质量，单位为克(g)。
9.3 体积磨损
体积磨损按式(2)计算：
…………………………（2）
式中：
V1——体积磨 损，单位为立方厘米(cm3)；
p——试样的密度，单位为克每立方厘米(g/cm3)。
9.4 摩擦系数
摩擦系数
按式(3)计算：
…………………………（3）
式中：
M——摩擦力矩，单位为牛顿厘米(N·cm)；
r——圆环半径，单位为厘米(cm)；
F——试验负荷，单位为牛顿(N)。
9.5 有效数字
磨痕寬度，体积磨损、质量磨损保留3位有效数字，摩擦系数保留2位有效数字。
10 试验报告
a)试验报告包括下列内容：
b)注明采用本标准；
c)鉴别受试材料所需的全部资料，包括类型、来源、制造商代码.等级和历史；c) 试样制备方法；
d) 试样数量；
e) 状态条件 和试验的标准环境，若材料和产品标准有规定，应加上任何特殊的处理条件；
f) 试验环的材质、硬度、表面粗糙度和外形尺寸；
g) 润滑方式及润滑剂的名称；
h) 试验负荷、试验环的转速、试验时间；
i) 试验结果；
j) 试验日期、人员。
相关产品：
ZJC-20E电压击穿/介电强度试验仪GB/T1408.1-2016；IEC60243-1：2013
ZJC-50E电压击穿/介电强度试验仪GB/T1408.2-2016；IEC60243-2：2013
ZJC-100E电压击穿/介电强度试验仪ASTM D149
ZJC-150E电压击穿/介电强度试验仪GB/T1695-2005
ZST-121体积表面电阻测试仪GB/T 31838.2-2019； IEC 62631-3-1：2016;GB/T1410
ZST-122体积表面电阻测试仪 GB/T 31838.3-2019； IEC 62631-3-2：2015;GB/T1410
ZST-212全自动体积表面电阻率测试仪 GB/T 31838.4-2019； IEC 62631-3-3：2015
ZJD-A介电常数介质损耗测定仪GB/T1693-2007；GB/T1409-2006
ZJD-B介电常数介质损耗测定仪ASTM D150-11；GB/T1693-2007
ZJD-C介电常数介质损耗测定仪GB/T1409-2006；ASTM D150-11
QS37a介电常数介质损耗测定仪GB/T1409-2006；IEC60250
ZJD-87介电常数介质损耗测定仪GB/T1409-2006；IEC60250
ZDH-20kV耐电弧试验机GB-T 1411-2002；IEC61621-1997
LDQ-5全自动漏电起痕试验仪 GB/T4207-2012；IEC60112-2009
ZLD-6kV高压漏电起痕试验仪GB/T 6553-2014；IEC 60587-2007；ASTMD 2303-2013
CR-400A毛细管流变仪 GB/T25278-2010
TR-200A转矩流变仪
M-200A橡塑摩擦磨损试验机GB/T3960-2016
XRW-300HB热变形维卡温度测定仪GB/T1633、GB/T1634、GB/T8802、ASTM D1525、ASTM D648
XNR-400H熔体流动速率测定仪GBT 3682.1-2018 ；ASTM D1238-2013；
CZF-5水平垂直燃烧试验仪GB-T2408-2008；（ANSI/UL94 -2006）；GBT10707-2008
JF-5氧指数测定仪GB/T 2406.2-2009
ZRS-2灼热丝试验仪GB/T5169.10-2006；GB5169.11；GB4706.1
ZY-2针焰试验仪GB/T4706.1-2005；GB5169.5
过往用户名单：排名不分前后
|
航天科工防御技术研究试验中心
|
四川大学材料学院
|
|
中航飞机贵州有限责任公司
|
成都电子科技大学
|
|
中国航天科技集团烽火机械厂
|
中国计量大学
|
|
中航沈飞股份有限公司
|
南京工业大学
|
|
公牛集团股份有限公司
|
天津汽车技术研究中心
|
|
清华大学
|
广东时利和汽车实业集团有限公司
|
|
华北电力大学
|
唐山中车绝缘漆厂
|
|
景德镇陶瓷大学
|
北车唐山机车车辆有限公司
|
|
中国建材检验认证集团有限公司
|
中材科技股份有限公司
|
|
苏州赛伍应用技术股份有限公司
|
上海乐来汽车分析测试有限公司
|
|
浙江赛伍应用技术有限公司
|
深圳天祥质量技术服务有限公司广州分公司
|
|
苏州中来光伏新材股份有限公司
|
浙江国检检测技术股份有限公司
|
|
SK化学
|
山东省科学院新材料研究所
|
|
乐凯胶片股份有限公司
|
贵州省建材产品质量监督检检验院
|
|
南京聚隆科技股份有限公司
|
广州合成材料研究院有限公司
|
|
华为技术有限公司
|
温州市鹿城区科学技术局
|
|
合肥杰事杰新材料股份有限公司
|
山东黄河三角洲京博化工研究院有限公司
|
|
吉林江机特种工业有限公司
|
山东泰开高压开关有限公司
|
|
河北省应急管理厅
|
中国石油集团石油管工程技术研究院
|
|
许继变压器有限公司
|
中国石化大连石油化工研究院
|
|
江苏省特种设备安全监督检验研究院
|
中石化宁波新材料研究院有限公司
|
|
北京雷电防护装置测试中心
|
青岛海洋化工研究院
|
|
中国制浆造纸研究院
|
温州市鹿城区科学技术局
|
|
湖南把兄弟新材料股份有限公司
|
南京玻璃纤维研究院有限公司
|
|
宁夏宁煤集团
|
大连电瓷集团输变电材料有限公司
|
|
中石伟业科技股份无锡有限公司
|
天津泽西矿产加工有限公司
|
|
康龙化成（北京）新药技术有限公司
|
江苏佐敦涂料（张家港）有限公司
|
|
方圆汽车零部件有限公司
|
上海安彼太新材料有限公司
|
|
广东计量测试技术服务中心
|
惠州市三岛新材料有限公司
|
|
中国一汽股份有限公司
|
苏州霓佳斯工业制品有限公司
|
|
广东四方威凯新材料有限公司
|
广州特种承压设备检测研究院
|
|
洛阳中超新材料股份有限公司
|
阿科玛（常熟）氟化工有限公司
|
|
江苏华辰变压器股份有限公司
|
河南平煤神马聚碳材料有限责任公司
|
|
杭州科百特过滤器材有限公司
|
杭州意能电力技术有限公司
|
|
江苏宏景电气有限公司
|
国网天津电力公司
|
|
沃奇汽车技术（苏州）有限公司
|
南京东爵有机硅南京有限公司
|
|
常州强力电子新材料股份有限公司
|
杭州巨骐信息科技股份有限公司
|
|
潍坊三力本诺化学工业有限公司
|
江苏嘉盟电力设备有限公司
|
|
帕卡机电配件（佛山）有限公司
|
北京明士新材料开发有限公司
|
|
特变电工股份有限公司
|
山东高亚绝缘子有限公司
|
