| 产品名称： |

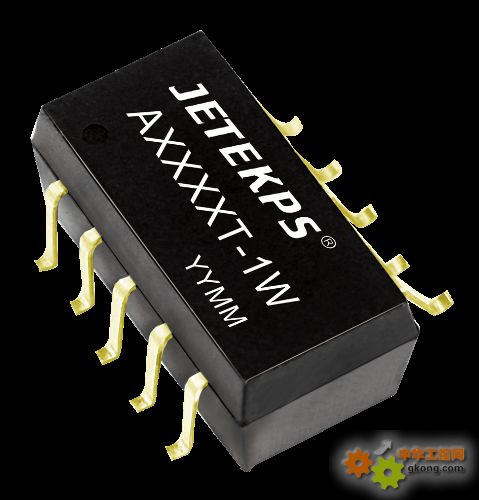

A_T-1W系列
|
| 型 号： |
A_T-1W系列 |
| 价 格： |
0.00 |
| 品 牌： |
|
| |
|
|
产品介绍： |
|
产品型号列表
|
|
型号
|
额定输入电压（V）
|
额定输出
|
典型效率
（％）
|
|
标称
|
范围
|
电压(V)
|
电流(mA)
|
|
A0305T-1W
|
3.3
|
3.0～3.6
|
±5
|
±100
|
71
|
|
A0312T-1W
|
±12
|
±42
|
78
|
|
A0315T-1W
|
±15
|
±34
|
79
|
|
A0505T-1W
|
5
|
4.5～5.5
|
±5
|
±100
|
71
|
|
A0509T-1W
|
±9
|
±56
|
78
|
|
A0512T-1W
|
±12
|
±42
|
78
|
|
A0515T-1W
|
±15
|
±33
|
78
|
|
A1205T-1W
|
12
|
10.8～13.2
|
±5
|
±100
|
73
|
|
A1209T-1W
|
±9
|
±56
|
73
|
|
A1212T-1W
|
±12
|
±42
|
80
|
|
A1215T-1W
|
±15
|
±34
|
82
|
|
A1505T-1W
|
15
|
13.5～16.5
|
±5
|
±100
|
76
|
|
A1515T-1W
|
±15
|
±33
|
79
|
|
|
引脚
|
功能
|
|
1
|
GND
|
|
2
|
Vin
|
|
4
|
0V
|
|
5
|
-Vo
|
|
7
|
+Vo
|
|
其他
|
NC
|
NC;不能与任何外部电器连接
端子规格：0.25*0.5
单 位：mm
|
包装管尺寸图
|
|
|
C2的选择可参考下表：
|
输入电压
|
外接电容c1
|
输出电压
|
外接电容c2
|
|
3.3VDC
|
4.7uF
|
±5VDC
|
10uF
|
|
5VDC
|
4.7uF
|
±9VDC
|
4.7 uF
|
|
12VDC
|
2.2uF
|
±12VDC
|
2.2 uF
|
|
15VDC
|
2.2uF
|
±15VDC
|
1 uF
|
- 尽量避免空载使用：当负载功耗小于模块输出额定功率的10% ，建议在输出端外接假负载或选择额定功率较小的模块，假负载（电阻）可按模块额定功率的5-10%计算，电阻值=U2 /（10%×1W）；
- 输出外接电容避免过大：输出端外接电容C2其容值不能过大，否则容易造成模块启动时过流或启动不良，具体应根据电容外接表进行选择；
- 对于纹波噪声要求较高的场合应外接LC滤波电路，LC滤波器的谐振频率要远小于DC/DC模块的开关频率，防止相互干扰，造成输出纹波增加或模块损坏 。
|
| 关 键 词： |
DC/DC 贴片1W 耐压1KV |
|
