特点 ⊙ 所有功能都在面板按键设置（名称输入输出模式，比例系数）
⊙ 计数速度50CPS/500CPS/5KCPS/50KCPS
⊙ 输入输出均有光电隔离，抗干扰能力强
⊙ E2PROM自动掉电数据保护,多种输入/多种输出模式选择
⊙ 继电器和三极管控制输出（可用于驱动因态继电器）

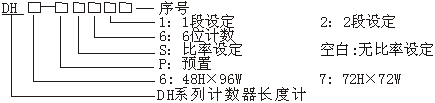

一、 型号及含义
二、 计数器，长度计
|
型号 |
DH6-P61A |
DH6-P62A |
DH6-PS61A |
DH6-PS62A |
|
可预置次数 |
1段 |
2段 |
1段 |
2段 |
|
系数设定 |
------ |
------ |
0.000~999999 |
0.000~999999 |
|
最大计数值 |
999999 |
999999 |
999999 |
999999 |
|
输入电压 |
4V~30V |
4V~30V |
4V~30V |
4V~30V |
|
计数速率 |
50/500/5K/50K |
50/500/5K/50K |
50/500/5K/50K |
50/500/5K/50K |
三、 技术参数
|
类 别 |
项 目 |
规 格 |
|
信 号
输 入 |
门限电压 |
0 < 低电平 < 2V, 4V < 高电平 < 30V |
|
输入阻抗 |
>5KΩ |
|
采样速率 |
50CPS/500CPS/5KCPS/50KCPS |
|
信号波型 |
方波，正弦波 |
|
计数精度 |
预期改变 |
±0.005% ±0.03%秒 |
|
工 作
环 境 |
重复精度 |
±0.01% ±0.05%秒Max |
|
环境湿度 |
30％～85％RH |
|
控制输出 |
环境温度 |
0～50℃ |
|
继电器 |
继电器报警输出250V/3A |
|
|
晶体管 |
晶体管集电极开路输出:DC 30v Max.100mA |
|
显示方式 |
|
红色LED |
|
比例系数 |
|
0.0001~999999 |
|
复位方式 |
|
手动复位、自动复位、外加复位信号 |
|
电抗强度 |
|
电源端子与其他端子之间1500VAC/1分钟 |
|
绝缘阻抗 |
|
电源端子与其他端子之间500VDC 20MΩ |
|
电源电压 |
|
AC 90~250V 50Hz/60Hz |
|
功率损耗 |
|
＜4.5AV |

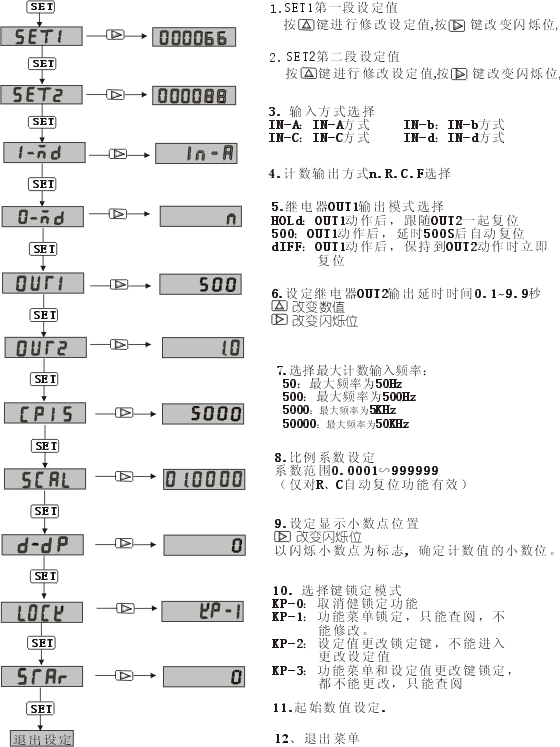

四、 菜单操作
按住SET键2秒钟仪表就会进入功能菜单（此时SET1和SET2指示灯都不亮），数码管显示功能菜单（每按一下SET键时，仪表就会进入下一级菜单）；按键进入各菜单的设定，此时可按△或
键进行更改，更改后自动保存设定值，更改完成后可按RST键复位或按
键进入下一级菜单。
注意：当键锁定模式LOCK设定为KP-1或KP-3时，除LOCK外，其它所有设定项目的设定值都不能更改。
1、 更改设定值：
进入：按一下 键时，仪表就会进入更改设定程序，此时设定值最高位不断闪烁（更改当前设定值，并不影响计数器正常计数）。
更改：按 键右移闪烁位，按一下 △ 键对闪烁位的数值进行加1，当按住键时，对闪烁位的数值进行连续递增。
退出：当设定完成后，按 RST 键退出或等待10秒后仪表自动退出，仪表自动保存设定值。
注意：当键锁定模式LOCK设定为KP-1或KP-3时，不能进入更改当前设定值。
2、 切换当前设定值显示：
按△键可对SET1/SET2设定值显示进行切换（不会影响计数器的正常计数），面板上SET1灯亮表示当前显示为OUT1的设定值，SET2灯亮表示当前显示为OUT2的设定值。

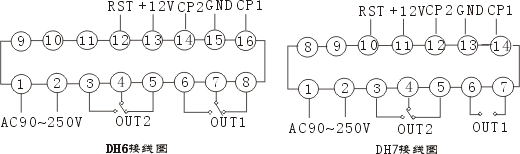

五、 接线图

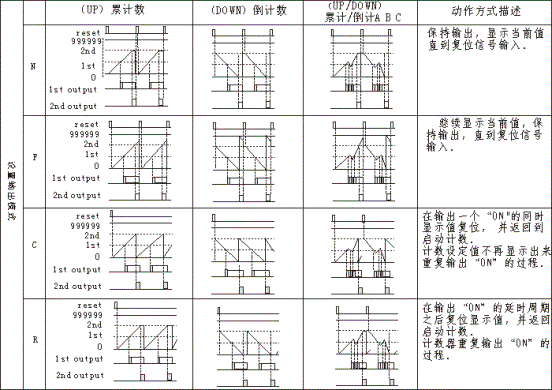

六、 输出模式
说明：在单段计数设置值计数器中，动作方式与2nd相同。

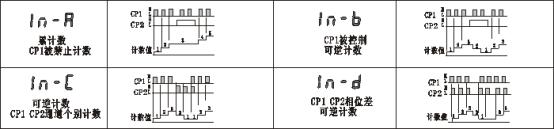

七、 计数器输入模式

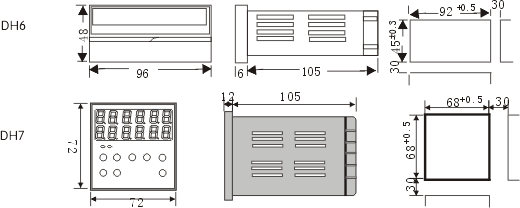

八、 外形尺寸及开孔尺寸
九、 计数器与传感器的连接

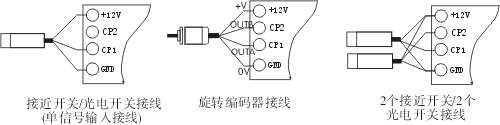

1、 传感器与计数器的连接

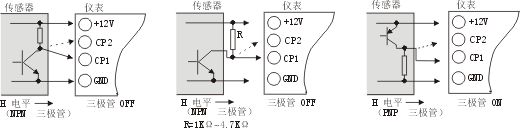

2、 传感器的负载电阻
注：用户不同传感器开关时，请根据以上方法连接。这里的传感器指一切能输出脉冲信号的接近开关，光电开关，旋转编码器，行程开关等。
