产品名称：
|
DM数字面板表
|
|
型 号：
|
DM-3A
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
|
|
特点 |
|
⊙测量直流电流电压,频率转速计数
⊙通用性表壳(三种外形可选)，体积小巧
⊙测量准确，性能可靠,SMT贴片制造工艺
⊙电流电压表具有小数点设定功能
⊙工作电源 DC 5V |
| 一、 型号及含义 |
|
|
|
| 二、 直流电压电流表 |
| 1、直流电压表 |
| 型号 |
量程 |
分辨力 |
输入电阻 |
精度 |
最大允许输入 |
| DM3□--DV0.2 |
199.9 mV |
100uV |
10MΩ |
±0.3%F.S±2Digit |
10V |
| DM3□--DV2 |
1.999V |
1mV |
10MΩ |
±0.3%F.S±2Digit |
100V |
| DM3□--DV20 |
19.99V |
10mV |
10MΩ |
±0.3%F.S±2Digit |
250V |
| DM3□--DV200 |
199.9V |
100mV |
10MΩ |
±0.3%F.S±2Digit |
500V |
| DM4C--DV2 |
1.9999V |
100uV |
10MΩ |
±0.3%F.S±2Digit |
100V |
| DM4C--DV20 |
19.999V |
1mV |
10MΩ |
±0.3%F.S±2Digit |
250V |
| DM4C--DV200 |
199.99V |
10mV |
10MΩ |
±0.3%F.S±2Digit |
500V | |
| 2、直流数字电流表 |
| 型号 |
量程 |
分辨力 |
输入电阻 |
精度 |
最大允许输入 |
| DM3□--DA0.0002 |
199.9uA |
100uA |
1KΩ |
±0.3%F.S±2Digit |
10mA |
| DM3□--DA0.002 |
1.999mA |
1uA |
100Ω |
±0.3%F.S±2Digit |
50mA |
| DM3□--DA0.02 |
19.99mA |
10uA |
10Ω |
±0.3%F.S±2Digit |
150mA |
| DM3□--DA0.2 |
199.9mA |
100uA |
1Ω |
±0.3%F.S±2Digit |
500mA |
| DM3□--DA2 |
1.999A |
1mA |
0.1Ω |
±0.5%F.S±2Digit |
3A | |
| 3、技术参数 |
| 最大显示 |
1999 |
| 输入方式 |
单端输入 |
| 测量方式 |
双积分 A/D 转换 |
| 测量速度 |
约2.5次/秒 |
| 溢出显示 |
“1”. “-1” |
| 极性显示 |
只显示 “-” |
| 显 示 |
红色LED |
| 电 源 |
DC 5V±10%≤70mA |
| 工作温度 |
0∽50℃<85%RH | |
| 4、端子连接 |
|
|
| 三、频率转速表 |
| 1、型号 |
| 型号 |
测频范围 |
测量转速范围 |
量程转换 |
| DM4A-FR1 |
0.11-10KHz |
0-9999Rpm |
插针改换 |
| DM5B-FR1 |
0.11-10KHz |
0-99999Rpm |
插针改换 |
| DM6C-FR1 |
0.11-10KHz |
0-999999Rpm |
插针改换 | |
| 2、功能选择 |
| 插针 |
功能 |
插针带上短路插 |
插针不带上短路插 |
| 1 |
仪表测量转速 |
仪表测量转速 |
| 2 |
倍率为1 |
倍率为0.1(显示=测量值*0.1) |
| 3 |
测量信号频率1HZ以上(仪表可以回速归零) |
测量信号频率1HZ以上(仪表归零时间较慢) | |
| 4插针 |
5插针 |
小数点设定功能 |
| 带上短路插 |
带上短路插 |
显示固定0位小数位 |
| 不带短路插 |
带上短路插 |
显示固定1位小数位 |
| 带上短路插 |
不带短路插 |
显示固定2位小数位 |
| 不带短路插 |
不带短路插 |
显示小数位随测量值自动调整 | |
| 3、技术参数 |
| 输入方式 |
脉冲信号输入,输入信号低电平0-2V,高电平4-30V,输入电阻5KΩ |
| 测量范围 |
0.11-10KHz |
| 采样时间 |
0.5-9秒,采样时间随输入脉冲宽度自动调节 |
| 溢出显示 |
“----” |
| 显示 |
RED LED （14mmH） |
| 小数位数 |
可选择0位/1位/2位小数或浮动小数 |
| 电源 |
DC 5V |
| 工作温度 |
0-50℃<85%RH | |
| 4、端子连接 |
|
|
| 四、计数器、长度计 |
| 1、型号 |
| 型号 |
显示位数 |
计数范围 |
倍率 |
输入信号 |
计数速度 |
| DM4A-CL1 |
4位 |
0-9999 |
0.1/1 |
4-30V |
30Hz/1KHz |
| DM5B-CL1 |
5位 |
0-99999 |
0.1/1 |
4-30V |
30Hz/1KHz |
| DM6C-CL1 |
6位 |
0-999999 |
0.1/1 |
4-30V |
30Hz/1KHz | |
| 2、功能选择 |
| 插针 |
功能 |
插针带上短路插 |
插针不带短路插 |
| 1 |
计数最高频率为30Hz(抑制误计数能力强,适用触点信号输入) |
计数最高频率为100Hz(适用非难触点信号输入) |
| 2 |
测量信号频率1Hz以上(仪表可以快速归零) |
测量信号频率0.1Hz以上(仪表归零时间较慢) | |
| 注意：改变插针1功能时，必须重新开关仪表电源才能实现。 |
| 3、技术参数 |
| 输入方式 |
脉冲信号输入,输入信号低电平0-2V,高电平4-30V |
| 计数频率 |
30Hz/5KHz |
| 计数复位 |
输入端子RST与GND短接,计数值归零 |
| 溢出显示 |
“----” |
| 显示 |
RED LED（14.2mmH） |
| 计数记忆 |
EPROM自动掉电数据保存 |
| 电源 |
DC 5V |
| 工作温度 |
0-50℃<85%RH | |

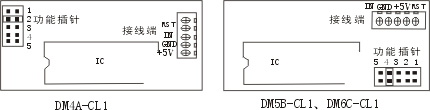

| 4、端子连接 |
|
|
| 五、外形及开孔尺寸 |
|
|
| 六、注意事项 |
1. 若输入信号伴随高频干扰,应在线里用高频过滤器.
2. 当电压与电流表共用一个电源极易造成数字表损坏,各表头应隔离供电.
3.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.
4.本仪表校准时间间隔为一年. | |
|
|
|
