特 点◎ 产品主要适用于各种具有线性输出特性的传感器或其他测量设备，如压力、重量、温度、湿度等的测量显示及控制。
◎可接受变频器输出的0-10V信号
◎ 两组继电器输出，可组态成上、下限报警。
◎ 输出DC+24V/30mA辅助电源，对传感器供电。
◎ 光电隔离模拟4-20mA变送输出。
◎ 可带RS 485/RS232通讯口

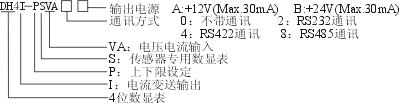

一、型号及含义
二、技术参数
|
测量功能 |
与各种感传器测量显示及控制 |
|
输入方式 |
电压V：0~200mA、0~2V、0~10V, 电流A：0~20mA、0~200mA |
|
A/D转换 |
双重积分 |
|
测量速度 |
约2.5次/秒 |
|
响应时间 |
0.25sec |
|
显示方式 |
红色数码管(14.2mmH) |
|
溢出显示 |
“UUUU”或”LLLL” |
|
错误显示 |
“Err.”（当L>H时，即出现该错误） |
|
变送输出 |
4-20mA 0.5%R.D± 3Digital |
|
变送范围 |
测量范围之间任意设定 |
|
控制输出 |
上下限报警继电器输出AC 3A/250V |
|
辅助电源 |
输出DC+24V/30mA辅助电源，对传感器供电 |
|
设置方式 |
数安设定使用按键 |
|
通讯方式 |
RS-485或RS-232 |
|
电源 |
开关电源 AC 90∽265V 50Hz/60Hz |
|
工作环境 |
0～50℃ ， 35∽85%RH |
|
功耗 |
≤4VA |
|
耐压 |
AC 1500V 1min |
|
绝缘电阻 |
DC 500V >50MΩ |
|
重量 |
Atc.500g |
三、输入方式选择代码
|
代码 |
输入型号 |
显示量程 |
代码 |
输入型号 |
显示量程 |
|
2 |
0∽10V |
-1999∽9999 |
5 |
0∽200mA |
-1999∽9999 |
|
3 |
0∽2V |
-1999∽9999 |
6 |
0∽20mA |
-1999∽9999 |
|
4 |
0∽200mV |
-1999∽9999 |
|
|
|

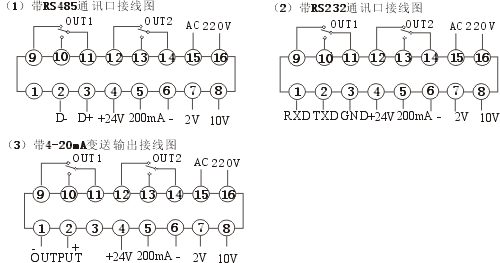

四、接线图
五、外形及开孔尺寸
六、菜单功能操作

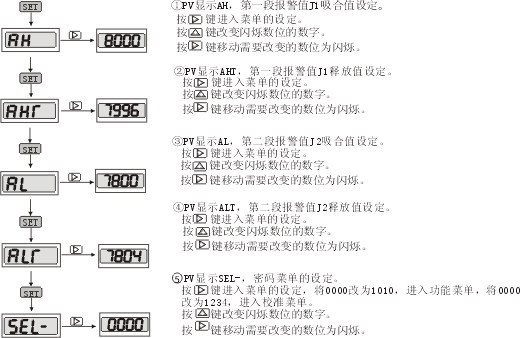

1、 上下限报警数值设定
注意：设定J1、J2继电器动作值，应依据如下三个原则：
①吸合值＞释放值：测量值≥吸合值继电器吸合，测量值≤释放值继电器释合。
②吸合值＜释放值：测量值≤吸合值继电器吸合，测量值≥释放值继电器释放。
③吸合值=释放值：继电器无动作。
吸合值不等于释放值，其之间的区域构成回程不动作区。回程不动作区直接影响继电器动作频繁程度，该区域越小，继电器动作越频繁，这将有利于提高控制精度，但不利于设备使用寿命。通常，报警1-3个字,使用中,还要根据现场情况,灵活掌握。
举例说明见下表
|
举 列 |
J 1 |
J 2 |
不动作区（字） |
|
吸合值 |
释放值 |
吸合值 |
释放值 |
J1 |
J2 |
|
上下限报警：上限8000，下限7800 |
8000 |
7996 |
7800 |
7804 |
3 |
3 |
|
上上限报警：报警点分别为500，600 |
500 |
497 |
600 |
597 |
2 |
2 |
|
下下限报警：报警点分别为500，600 |
497 |
500 |
597 |
600 |
2 |
2 |

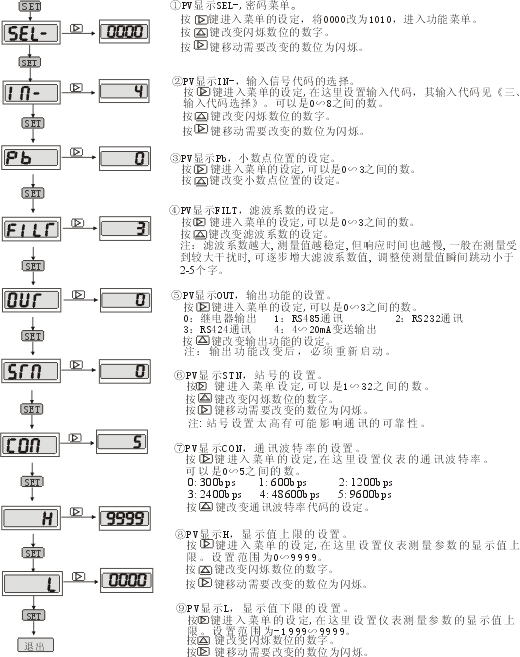

2、功能菜单的设定
注意：通常情况下,仪表测量值与显示值是一致的，那在这里将H设为仪表测量值上限, 将L设为仪表测量值下限。但在某特定情况下，测量值与显示值是不一致的，那么在这里须设置为显示值对应的上下限。另外，也可用这两个菜单作为仪表测量值修正菜单，亦即仪表测量值与实际测量值有误差时，可通过这两个菜单增加或减少数字来修正仪表测量值的上下限。

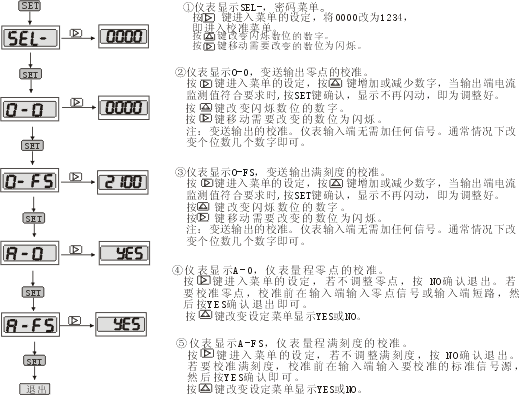

3、校准菜单的设定
七、 通讯协议 （略）
八、使用保存注意事项
1、使用前，仪表需通电予热15分钟。
2、适宜使用环境温度0~+40℃，相对湿度85％以下。
3、本仪表校准时间间隔为一年。
4、若输入信号伴随高频干扰，应在线里用高频过滤器。
5、输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。
6、若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。
