特 点 ◎ 产品适用于远传压力传感器的测量显示及控制
◎ 上下限报警继电器输出（250V/3A）
◎ 具有报警回差设定功能
◎ 显示范围±3999(采用3-3/4位A/D芯片)
◎ 工作电源AC 110/220V 50/60Hz
一、型号及含义
二、型号及技术参数
|
型 号 |
量 程 |
分辨力 |
测量不准确度 |
|
DP3-PR40 |
0～39.99Ω |
0.01Ω |
±0.5%F.S±2Digit |
|
DP3-PR400 |
0～399.9Ω |
0.1Ω |
±0.5%F.S±2Digit |
|
DP3-PR4K |
0～3.999KΩ |
1Ω |
±0.5%F.S±2Digit |
|
DP3-PR40K |
0～39.99KΩ |
10Ω |
±0.5%F.S±2Digit |
|
DP3-PR400K |
0～399.9KΩ |
100Ω |
±0.5%F.S±2Digit |
|
DP3-PR4M |
0～3.999MΩ |
1KΩ |
±0.5%F.S±2Digit |
三、技术参数
|
输入方式 |
单端输入 |
|
A/D转换 |
3-3/4双重积分 |
|
显示范围 |
-3999~3999 |
|
测量速度 |
约2.5次/秒 |
|
响应时间 |
0.25sec |
|
频率范围 |
45Hz∽400Hz（仅对交流） |
|
显示方式 |
红色高亮度数码管（14.2mmH） |
|
溢出显示 |
“E”和“-E” |
|
控制输出 |
上下限报警继电器输出 AC 3A/250V, 上下限报警值的设定范围：-3999∽3999，上下限报警回差值的设定范围：0∽999 |
|
电源 |
AC110V/220V 50Hz/60Hz |
|
功耗 |
≤1.5VA |
|
耐压 |
AC 1500V 1min |
|
绝缘电阻 |
DC 500V >50MΩ |

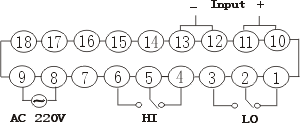

四、连接图
(此联接图仅供参考具体联接以仪表机壳标识为准)

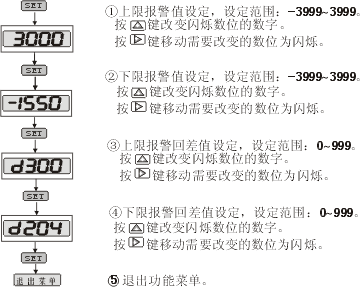

五、菜单操作说明
注意：1、带上下限两个控制。上限用于上限报警，下限用于下限报警。
2、每个控制限都必须设定两个数值，通过设定上限值和上限回差值确定上限，通过设定下限值和下限回差值确定上限。
3、“上限值”和“上限值-回差值”构成了上控制限允许的波动范围。
“下限值”和“下限值+回差值”构成了下控制限允许的波动范围。
4、从上限和下限的定义可知，一般情况下，上限和下限是不可以互换使用的。
六、外形及开孔尺寸
七、使用保存注意事项
1.使用前 ,仪表需通电予热15分钟.
2.适宜使用环境温度0～+40℃,相对湿度85%以下.
3.本仪表校准时间间隔为一年.
4.若输入信号伴随高频干扰,应在线里用高频过滤器.
5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连.
6.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.
