产品描述
型号：YG422C型 YG422TC 型
光隔 RS-422 中继器
一 用途
RS422 中继器用于实现信号的光电隔离、 延长RS422 的传输距离， 还可以用于增加RS422 信号的驱动能力（带负载能力）。波士电子的中继器具有零延时智能收发转换功能，无需控制信号。YG422C、YG422TC 型光电隔离 RS422（全双工） 中继器还可以作为光电隔离RS485（半双工）／RS422（全双工）转换器使用、是国内仅有能够支持全双工多机通信的 RS422 中继器。
二 安装及性能
在 RS422 通信线上串接一个 RS422 中继器，则可延长 1.2Km（9600bps 时）。串接一个RS422 中继器能够使RS422 的带负载能力增加128 个。光隔中继器支持最高通信速率一般为9600bps、超过9600bps 请特别声明即可。
三 外形图

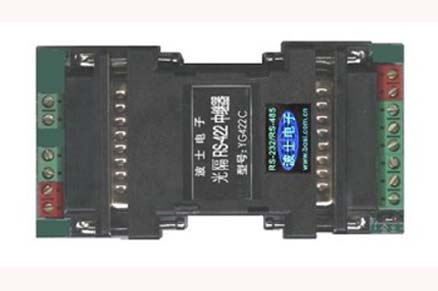

波士 RS422 中继器的外形均为 DB25／DB25 转接盒大小，两端均为 DB25 针座，如图。YG422C、YG422TC 两端的引脚分配同波士电子 G485C 型的 RS232／RS485／RS422 转换器。
两端 DB25 引脚分配请参考表格信息。
＊注意：YG422C 需要分别在两端 DB25 的 16 脚与 22 脚之间接相互隔离的 5V 电源。
＊注意：YG422TC 只需在其中标有“外加电源”的一端 DB25 的 16 脚与 22 脚之间接电源即可（见标签）。
当把 RS422 中继器作为全双工 RS422／半双工 RS485 光隔转换器使用时，可以将其中一个 DB25端设置成为半双工状态即可（见G485C转换器的引脚分配）。
波士电子的RS422 中继器的简单检测方法：首先加电源，然后在其中一端的“收（＋）”与收（—）之间加一节电池（0.6 到 5V 均可），当收（＋）接电池正极、收（—）接电池负极时则 RS422 中继器的另外一端的发（＋A）与发（—B）之间为正电压，反之，当收（＋）接电池负极、收（—）接电池正极时则 RS422 中继器的另外一端的发（＋A）与发（—B）之间为负电压。
YG422TC（或YG422C）对外接的＋5V 电源没有严格要求（电压 4.5～5.5V，功耗电流＜50mA）。建议选用波士电子的微型开关稳压电源。
5 (RS422)
|
6 (RS422)
|
8 (RS422)
|
9 (RS422)
|
16*
|
22
|
发 (+A)
|
发 (—B)
|
收 (+)
|
收 (—)
|
+5V 电源
|
地
|
