工控产品-BD SENSORS-博德 DMP 331i/DMP 333i/LMP 331i压力变送器-DMP 331i/DMP 333i/LMP 331i

►    额定量程
从  0 ... 170 mbar
至  0 ... 600 bar
►    精度
0.05 % FSO BFSL
(0.1 % FSO IEC 60770)
►    补偿范围 (-20 ... 80 °C) 内
最大温漂： 0.2 % FSO，
温漂系数： 0.02 % FSO / 10 K
►    输出信号
4 ... 20 mA / 2线制或
0 … 10 V / 3 线制
►    可选通讯接口
以调整零点偏移、量程范围和阻尼
►    出色的长期稳定性
►    可选防爆 Ex ：
(仅适合 4 … 20 mA / 2线制)
TÜV 03 ATEX 2006 X
►    客户特殊需求：
-    特殊量程范围
-    其他特殊型号请咨询
精确型压力变送器DMP 331i 和 DMP 333i 以及精确型旋入式液位计LMP 331i是标准压力变送器的升级换代产品。
DMP 331i、 DMP 331i和LMP 331i的基本组件是具有良好温漂特性和高精度的压阻不锈钢传感器（0.05 % FSO BFSL）。带有16位A/D转换器的数码放大器对传感器信号进行处理，使由于非线性、温漂所产生的信号偏差通过补偿得到修正，用户得到的是质高价廉的最新型压力变送器。
精确型压力变送器还能提供通讯接口和防爆 Ex。
典型应用领域：

DMP 331i / DMP 333i：
►    流程控制
►    实验室应用
►    气体消耗和热能测量
LMP 331i：
►    中性和腐蚀性液体的液位测量
►    化工、制药和食品加工工业
►    水及废水处理

额定量程

DMP 331i [1]

压力量程

表压 [bar]

0 … 0.17

0 … 0.35

0 … 1

0 … 2

0 … 7

0 … 17

0 … 35

绝压 [bar]

0 … 0.35

0 … 1

0 … 2

0 … 7

0 … 17

0 … 35

最大过压 [bar]

0.5

100

真空量程

表压 [bar]

-0.17 …0.17

-0.35 … 0.35

-1 … 1

-1 … 2

-1 … 7

最大过压 [bar]

0.5

DMP 333i ¹

表压 [2] [bar]

0 … 70

0 … 170

0 … 350

0 … 600

绝压 [bar]

0 … 70

0 … 170

0 … 350

0 … 600

最大过压 [bar]

140

340

600

1000

LMP 331i

表压 [bar]

0 … 0.17

0 … 0.35

0 … 1

0 … 2

0 … 7

0 … 17

0 … 35

液位 [mH₂O]

0 … 1.7

0 … 3.5

0 … 10

0 … 20

0 … 70

0 … 170

0 … 350

最大过压 [bar]

0.5

100

信号输出 / 电源
标准	2线制： 4 ... 20 mA / V_S = 12 … 36 V_DC	防爆 Ex：V_S = 14 ... 28 V_DC
可选	2线制： 4 ... 20 mA 带有通讯接口 [3] 3线制： 0 ... 10 V / V_S = 14 … 36 V_DC 3线制： 0 ... 10 V 带有通讯接口³

性能
精度量程比（turn down）调整 - turn down ≤ 1:5 - turn down > 1:5	BFSL： £ ± 0.05 % FSO IEC 60770 [4]： £ ± 0.1 % FSO 不影响精度 [5] 精度计算 (量程 £ 0.35 bar 参见注脚 5)：£ ± [0.05 + 0.0075 x turn down]% FSO BFSL 其中 turn down = 额定量程 / 修正量程例: 量程比为 1:10 精度 £ ± (0.05 + 0.0075x10) % FSO BFSL 即精度 £ ±0.125 % FSO BFSL
负载特性	电流2线制：R_max = [(V_S – V_{S min}) / 0.02] W 电压3线制：R_min = 10 kW
影响效应	电源：0.05 % FSO / 10 V 负载： 0.05 % FSO / kW
长期稳定性	£ ± (0.1 x turn down) % FSO / 年
响应时间	约 40 ms
可调性	以下参数可调 (需要相应接口 / 软件 [6])： - 电子阻尼： 0 … 100 s - 零点偏移： 0 ... 90 % FSO - 量程比 (turn down) 范围：最大 1:10

温漂特性 (零点偏移和量程范围)
补偿范围内最大温漂	£ ± (0.2 x turn down) % FSO
温漂系数	£ ± (0.02 x turn down) % FSO / 10 K
补偿范围	-20 ... 80 °C

机械稳定性
抗震	10 g RMS (20 ... 2000 Hz)
抗冲击	100 g / 11 ms

压力测量

电气保护

短路保护

永久

反极性保护

无损害，但不工作

电磁兼容

射频保护符合 EN 61326

可选防爆 Ex
仅适合 4 … 20 mA / 2线制

DX13-DMP 331i / DX13-DMP 333i / DX13-LMP 331i

0区 [7]： II 1 G Ex ia IIC T4

20区： II 1 D Ex tD A20 IP65 T 85°C

最大技术安全值：V_i = 28 V，I_i = 93 mA，P_i = 660 mW，C_i ≤ 1nF，L_i ≤ 10 mH

工作温度
介质	-25 ... 125 °C
电子元器件 / 环境	-25 ... 85 °C	防爆 Ex：应用于 0区： -20 ... 60 °C 应用于1区或更高： -25 ... 70 °C
保存	-40 ... 100 °C

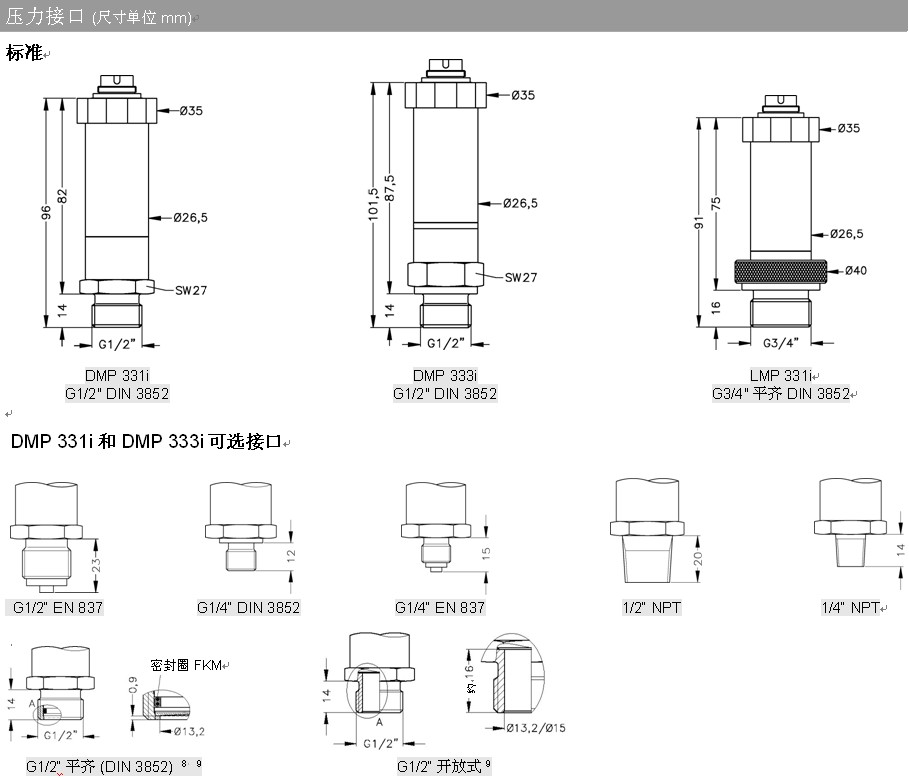

材料
压力接口	不锈钢1.4571 (316Ti)
壳体	不锈钢1.4301 (304)
密封件 (湿件)	DMP 331i / LMP 331i： FKM DMP 333i：NBR 可选：焊接式[1] / 其他请咨询
隔膜	不锈钢1.4435 (316L)
湿件	压力接口，密封件，隔膜

其他

电流损耗

本数据资料仅用于描述该产品技术参数，并不保证其技术性能。所作任何修改恕不另行通知。

电流信号输出：最大 25 mA

电压信号输出：最大 7 mA

重量

约 180 ... 200 g

安装位置

不限 [2]

使用寿命

> 100 x 10⁶ 周期

信号线定义

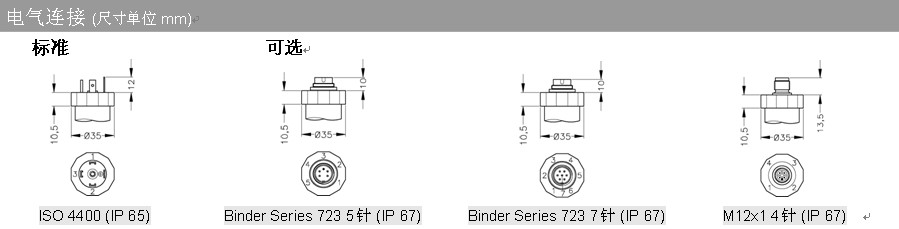

电气连接		ISO 4400	Binder 723 (5针)	Binder 723 (7针)	M12x1 (4针)
2线制系统	电源 + 电源 –	1 2	3 4	3 1	1 2
地线		接地	5	2	4
3线制系统	电源 + 电源 – 信号 +	1 2 3	3 4 1	3 1 6	1 2 3
地线		接地	5	2	4
通讯接口[3]	RxD TxD GND	- - -	- - -	4 5 7	- - -

^{^[1]} 焊接式仅适用于EN 837压力接口，且额定量程不能£ 0.16 bar或 >40 bar

^{^[2]} 本压力变送器校调时采取压力接口垂直向下的安装方式，在额定量程P_N £ 1 bar时，如在使用中采取其它安装方式可能会造成极其轻微的零点偏移。

[3] 不能直接与电脑连接，必须通过相应连接器如可选 "Adapt 1"

Windows^â 为Microsoft公司注册商标

[1] 额定量程 P_N £ 40 bar 为 DMP 331i; 额定量程 P_N> 40 bar 为 DMP 333i

[2] 以环境压力为起始压力

[3] 仅适合使用电气接口 Binder serie 723 (7针)

^{^[4]} 精度符合IEC 60770 –限位点调整 (非线性，迟滞性，复现性)

^{^[5]} 在量程 £ 0.35bar时计算精度方法如下: £ ± (0.05 + 0.01 x turn down) % FSO BFSL, 例如量程比为1:3: £ ± 0.05 + 0.01 x 3)% FSO BFSL即精度 £ ± 0.08 % FSO BFSL。

^{^[6]} 软件，接口和线缆必须分别预定 (软件对系统要求为Windows^® 95， 98， 2000， XP， NT Version 4.0 或更高版本)

^{^[7]} 仅允许用于环境大气压介于0.8 bar 至 1.1 bar时
