6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：
a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时
或事故扩大而造成大面积停电；
b.电网中的弧光接地使PT频频烧毁。
使用GK-TZY型、GK-TZY(B)一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
GK-TZY型、GK-TZY(B)型一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。而安装了GK-TZY型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。

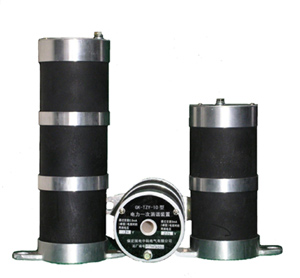

GK-TZY型消谐装置没有瓷套，装置本体是以特殊原料经独特工艺烧成，本体之间用特制合金
连接，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户欢迎。
主要特点
我公司最新推出的“GK-TZY型系列消谐装置，全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有：
1. GK-TZY型装置全部采用特殊合金进行制作，更采用单片大通流非线性元件，消除了原多片并联结构的消谐装置中通流不均匀现象，性能更加稳定。
2. PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，GK-TZY型系列消谐装置通流能力高达500mA。
3. GK-TZY型系列消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带B型)，可以有效限制消谐装置两端电压，从而保护中性点绝缘。
4. GK-TZY型消谐装置体积超小，尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接，无瓷套，无炸裂危险。
5. 针对部分电压互感器安装GK-TZY型系列消谐装置后开口三角出现较大谐波电压，GK-TZY型一次消谐装置提供本公司的GK-WXZ型二次消谐装置可有效抑制PT开口三角两端的谐波电压。
技术参数
表格中的参数为我公司典型产品参数，如用户有不同要求，我厂可根据用户要求生产。
| 型号 |
直流特性 KV/mA |
非线性系数 α |
热容量 50mA/10min |
| GK-TZY-10型 （适用6～10KV） |
通用型 |
1.45～1.65/15 |
0.40～0.45 |
通过 |
| 半绝缘型 |
1.38～1.45/15 |
0.40～0.45 |
通过 |
| GK-TZY-35型 （适用35KV） |
通用型 |
4.0～4.2/42 |
0.40～0.45 |
通过 |
| 半绝缘型 |
2.60～2.70/50 |
0.35～0.45 |
通过 |
消谐装置本体电气参数表
选型指南
GK-TZY型系列消谐装置按照PT所在电网额定电压可以分为10kV及35kV两种，其中10kV消谐装置也适用于6kV电网中的PT。
选取消谐装置的型号除了与压变所在电网额定电压有关，还与压变高压绕组X端（尾端）的绝缘等级有关。由于消谐装置是串在PT一次绕组中性点与地之间的非线性阻尼元件，其非线性特征使得消谐装置在正常工作电流段具有一定的阻值，从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷击、电网断线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称半绝缘压变，其高压尾端与二次侧一同输出），就有可能损坏压变X端绝缘。针对这种情况，GK-TZY型系列消谐装置因压变X端绝缘等级不同而分为GK-TZY型和GK-TZY型(B)型，GK-TZY型(B)型提供采用特制本体和元件，能有效限制消谐装置两端电压，使其在半绝缘压变的绝缘耐受水平之下，从而有效保护中性点绝缘。
经查资料得到国内主要厂家6～35kV压变绝缘结构，根据运行经验建议选配GK-TZY型系列消谐
装置如下：
| 电网额定电压 |
压变型号 |
所配消谐器型号 |
| 10(6)kV |
JSJW-6.10 JSJW-6.10G JDZJ6-10 JDEJ-6.10 JDZB-6.10 JDEW-6.10 JDZX7-6.10 |
GK-TZY -6型 GK-TZY -10型 |
| JDZX6-6.10 JDZX8-6.10 JDZX9-6.10 JDZX10-6.10 JDZX11-6.10 JDZXR1-6.10 JDZXR2-6.10 UNE10 REL10 URE10 URED10 |
GK-TZY (B)-6型 GK-TZY (B)-10型 |
| 35kV |
JDJJ-35 JDJJ1-35 JDJJ2-35 JDX6-35 JDX7-35 JDZX-35 JDZXW-35 |
GK-TZY -35型 |
| JDZX6-35G JDZX9-35 JDZX11-35 UNE35 UNEW35 |
GK-TZY (B)-35型 |
GK-TZY系列消谐装置建议选配型号表
外形尺寸

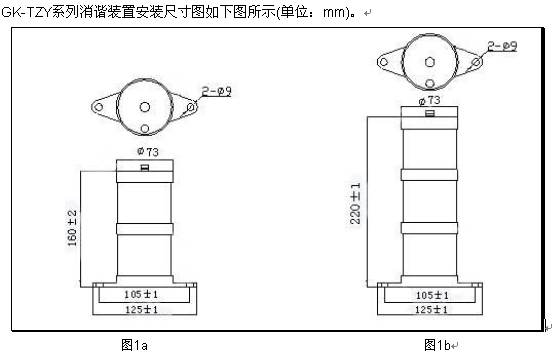

图1a：GK-TZY-10型普通型及GK-TZY(B)-10型
图1b：GK-TZY-35型普通型及GK-TZY(B)-35型
